Номер по Госреестру СИ: 60895-15
60895-15 Преобразователи виброскорости
(CV210, CV213, CV214 и VЕ210)
Назначение средства измерений:
Преобразователи виброскорости CV 210, CV 213, CV 214 и VE 210 (далее -преобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.
Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Внешний вид.
Преобразователи виброскорости
Рисунок № 2
Внешний вид.
Преобразователи виброскорости
Рисунок № 3
Внешний вид.
Преобразователи виброскорости
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1.
Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости CV 210, CV 213, CV 214 и VE 210Техническая документация фирмы Meggitt SA, Швейцария. ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Поверка
Поверка осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма Meggitt SA, Швейцария Адрес: Route de Moncor 4, 1752 Villars-sur-Glane, Switzerland Тел.: +41 26 407 11 11Факс.: +41 26 407 16 60
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Принцип работы преобразователей виброскорости CV 210, CV 213, CV 214 и VE 210 состоит в преобразовании механических колебаний контролируемого объекта в помехоустойчивый электрический сигнал с целью измерения виброскорости.
Преобразователи состоят из датчика виброскорости и удлинительного кабеля. Чувствительный элемент датчика виброскорости представляет собой катушку, движущуюся вокруг постоянного магнита, который генерирует напряжение прямо пропорциональное скорости колебаний. При перемещении катушки относительно постоянного магнита витки катушки взаимодействуют с постоянным магнитным полем. За счет этого взаимодействия в катушке индуцируется ток, величина которого пропорциональна скорости перемещения катушки относительно магнита.
Преобразователи CV 213, CV 214 и VE 210 имеют встроенные усилители сигналов, а преобразователи CV 210 всегда используются с усилителем сигнала IVC 632. Преобразователи CV 213 предназначены для применения в условиях высоких температур.
Преобразователи CV 213 имеют маркировку взрывозащиты 0E\iaII('T()... Т2, преобразователи CV 214 имеют маркировку взрывозащиты 0E\iaII('T()... Т4.
Преобразователи виброскорости CV 210, CV 213, CV 214 и Vb 210 выпускаются под товарным знаком Vibro-Meter.
Внешний вид преобразователей виброскорости CV 210, CV 213, CV 214 и УЕ 210 приведен на рисунке 1, внешний вид усилителя сигнала IVC 632 приведен на рисунке 2.

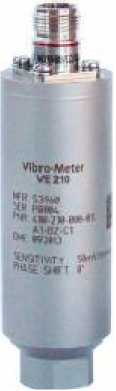

VE 210

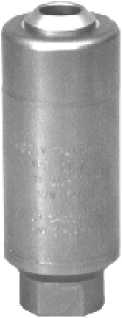

CV 210

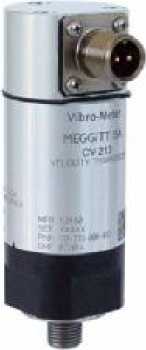

CV 213, CV 214
Рисунок 1 - Внешний вид преобразователей виброскорости
CV 210, CV 213, CV 214 и \'Е 210

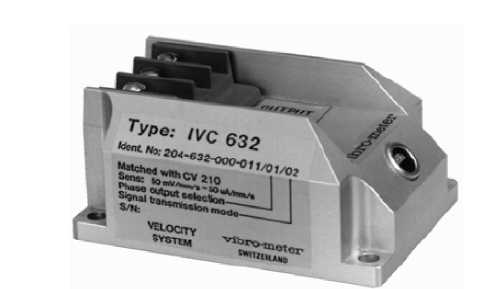

Рисунок 2 - Внешний вид усилителя сигнала IVC 632
1 шт .
1 шт .
1 компл. по согласованию с заказчиком
1 экз.
Усилитель сигнала IVC для модификации CV210 Кабельная сборка
Руководство по эксплуатации
Лист № 4 Всего листов 4
Таблица 1
Наименование характеристики |
Модификации | |
CV 210 |
VE 210 | |
Значения | ||
Диапазон измерения виброскорости, мм/с |
от 0,1 до 100 |
от 1 до 100 |
Диапазоны рабочих частот, Гц |
от 1 до 400 |
от 0,5 до 400 |
Номинальный коэффициент преобразования: мВ/(мм^с-1) мкА/(мм^с-1) |
50 |
50 50 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 | |
Неравномерность амплитудно-частотной характеристики в диапазонах частот, не более: от 1 до 400 Гц от 0,5 до 3 Гц от 3 до 400 Гц |
минус 3 дБ |
минус 30%; + 5% ±5% |
Нелинейности амплитудной характеристики в диапазонах измерения виброскорости, %, не более: от 0,1 до 400 мм/с от 1 до 10 мм/с от 10 до 100 мм/с |
±2 |
±1 ±2 |
Относительный коэффициент поперечного преобразования, %, не более |
5 | |
Пределы допускаемого отклонение коэффициента преобразования от действительного значения в диапазоне рабочих температур, %/°С |
±0,02 | |
Напряжение питания, В |
от 18 до 30 | |
Нормальные условия: 0 диапазон температур, С |
22±5 | |
Рабочие условия эксплуатации: диапазон рабочих температур преобразователя, 0С диапазон рабочих температур усилителя сигнала, 0С |
от минус 40 до 100 от минус 25 до 70 |
от минус 25 до 80 |
Масса, г, не более: преобразователя усилителя сигнала |
IJ о <о о о |
400 |
Габаритные размеры, мм, не более: преобразователя (диаметр высота) |
030х78 |
033x93,5 |
усилителя сигнала (длинахширинахвысота) |
79,9x54,5x36,8 |
Таблица 2
Наименование характеристики |
Модификации | |
CV 213 CV 214 | ||
Значения | ||
Диапазон измерения виброскорости, мм/с |
от 0,25 до 200 | |
Диапазоны рабочих частот, Гц |
от 10 до 1000 | |
Номинальный коэффициент преобразования, мВ/(мм^с-1) |
20 | |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 | |
Неравномерность амплитудно-частотной характеристики в диапазоне частот, дБ, не более: от 10 до 30 Гц от 30 до 400 Гц от 400 до 1000 Гц |
минус 3 ±0,5 минус 1 | |
Нелинейности амплитудной характеристики, %, не более |
±1 | |
Относительный коэффициент поперечного преобразования, %, не более |
10 | |
Пределы допускаемого отклонение коэффициента преобразования от действительного значения в диапазоне рабочих температур, %/°С |
±5 | |
Напряжение питания, В |
от 18 до 30 | |
Нормальные условия: 0 диапазон температур, С |
22±5 | |
Рабочие условия эксплуатации: диапазон рабочих температур, 0С |
от минус 29 до 204 |
от минус 29 до 121 |
Масса, г, не более |
400 | |
Габаритные размеры, мм, не более: (диаметр х высота) |
042,1x106,2 |
042,1x117 |
