Номер по Госреестру СИ: 61911-15
61911-15 Корректоры газа потоковые
(ЕК280, ЕК290)
Назначение средства измерений:
Корректоры газа потоковые ЕК280, ЕК290 (далее - корректоры) предназначены для измерения давления, перепада давления, температуры, импульсных или цифровых сигналов от расходомеров и счетчиков газа и приведения объема газа (попутного, свободного нефтяного, факельного, природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух) к стандартным условиям по ГОСТ 2939-63.
Внешний вид.
Корректоры газа потоковые
Рисунок № 1
Внешний вид.
Корректоры газа потоковые
Рисунок № 2
Внешний вид.
Корректоры газа потоковые
Рисунок № 3
Программное обеспечение
Корректоры имеют встроенное программное обеспечение (далее - ПО), которое разделено на метрологически значимую и незначимую части и обеспечивает реализацию функций корректора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО корректора приведены в таблице 1.
Таблица 1 - Идентификационные данные
Идентификационные данные (признаки) |
Значение |
Значение |
Наименование ПО |
ЕК280, ЕК290 |
ЕК280, ЕК290 |
Идентификационное наименование ПО |
ВерсМ |
ВерсМ |
Номер версии ПО |
1.10 |
1.11 |
Цифровой идентификатор ПО |
57586 |
59166 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерения приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к корректорам газа потоковым ЕК280, ЕК290
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчёта физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа
ТУ 4213-037-48318941-2014 (ЛГТИ.407229.280 ТУ) Корректоры газа потоковые ЕК280, ЕК290. Технические условия
Поверка
Поверкаосуществляется по документу ЛГТИ.407229.280 МП «Государственная система обеспечения единства измерений. Корректоры газа потоковые ЕК280, 290. Методика поверки (с изменением № 3)», утвержденному ООО Центр Метрологии «СТП» 22 октября 2019 г.
Основные средства поверки:
-
- калибратор многофункциональный DPI 620 (регистрационный номер в Федеральном информационном фонде 60401-15), диапазон измерения абсолютного/избыточного давления должен соответствовать диапазону поверяемого преобразователя, пределы допускаемой приведенной погрешности ±0,05 %;
-
- измеритель температуры многоканальный прецизионный МИТ8.10 (регистрационный номер в Федеральном информационном фонде 19736-11), диапазон измерения от минус 200 до 125 °С, пределы допускаемой абсолютной погрешности ±(0,003+10-5t) °С;
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3 (регистрационный номер в Федеральном информационном фонде 32777-06), диапазон измерения от минус 50 до 250 °С, абсолютная погрешность ±0,03 °С;
-
- термостат LAUDA RE1050, воспроизведение температур от минус 50 до плюс 150 °С;
-
- частотомер электронно-счетный Ч3-85/5 (регистрационный номер в Федеральном информационном фонде 56478-14), погрешность счета не более ±1 импульс;
-
- генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде 53406-13), диапазон воспроизведения импульсного сигнала частотой от 10 мГц до 5 МГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.
Знак поверки наносится в паспорт и на корректоры в соответствии с рисунком 2.
Изготовитель
Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»
(ООО «ЭЛЬСТЕР Газэлектроника»)
ИНН 5243013811
Адрес: 607224 г. Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д. 8а
Телефон: (83147) 7-98-00, 7-98-14, факс: (83147) 7-22-41
Web-сайт: http://www.gaselectro.ru
Е-mail: info.ege@elster.com
Испытательный центр
ГЦИ СИ Общество с ограниченной ответственностью «Метрологический центр СТП» (ГЦИ СИ ООО «Метрологический центр СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5
Телефон: (843)214-20-98, факс: (843)227-40-10
Web-сайт: http://www.ooostp.ru
Е-mail: office@ooostp.ru
Принцип действия корректоров основан на преобразовании количества импульсов в значение объема газа при рабочих условиях, измерении давления, перепада давления и температуры газа. По результатам измерения давления и температуры, а также введенного компонентного состава, корректор вычисляет коэффициент сжимаемости газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (для природного газа) или ГСССД МР 113-03 (для попутного, свободного нефтяного газов). Приведение объема газа к стандартным условиям осуществляется на основании рассчитанного или подстановочного значения коэффициента сжимаемости.
Корректоры состоят из корпуса, вычислительной платы, дисплея, клавиатуры, литиевых элементов питания, преобразователей давления, перепада давления и температуры, количество которых определяется по заказу. Дополнительно корректор может комплектоваться GSM/GPRS модемом, платой расширения интерфейса RS232/RS485 и внешним источником питания.
Корректор ЕК280 предназначен для работы с одним счетчиком газа, а корректор ЕК290 позволяет проводить измерения на одной или двух независимых измерительных линиях.
Корректоры обеспечивают выполнение следующих функций:
-
- измерение давления в трубопроводе преобразователем абсолютного давления для приведения объема газа к стандартным условиям и/или преобразователями абсолютного/избыточного, перепада давления для контроля технологических параметров;
-
- измерение температуры газа встроенными термопреобразователями сопротивления платиновыми по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) для приведения объема газа к стандартным условиям и/или контроля технологических параметров;
-
- приведение объема газа к стандартным условиям;
-
- обработка, отображение и хранение результатов измерений и вычислений;
-
- прием/передача информации по цифровым интерфейсам связи;
-
- прием/передача информации посредством GSM/GPRS связи;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы.
Общий вид корректоров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
ЕК2В0 Коиннгцг ПФ* ЧФН«нв4 @
: 1 : - -Корректор ЕК280
Корректор ЕК290
Рисунок 1 - Общий вид корректоров
Корректор ЕК280
Корректор ЕК290

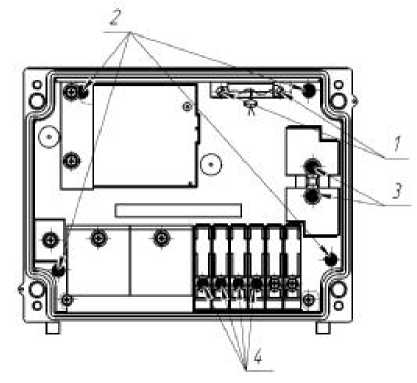

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест
нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Корректор газа потоковый ЕК280 (ЕК290) |
- |
1 шт. |
Руководство по эксплуатации |
ЛГТИ.407229.280 РЭ для ЕК280; ЛГТИ.407229.290 РЭ для ЕК 290 |
1 шт. |
Паспорт |
ЛГТИ.407229.280 ПС для ЕК280; ЛГТИ.407229.290 ПС для ЕК 290 |
1 шт. |
Методика поверки |
ЛГТИ.407229.280 МП с изменением №3 |
1 шт. |
Преобразователь перепада давления |
- |
* |
Преобразователь абсолютного давления |
- |
* |
Преобразователь избыточного давления |
- |
* |
Термопреобразователь сопротивления |
- |
* |
Комплект монтажных частей |
- |
* |
* Количество определяется при заказе |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерения абсолютного давления*, МПа |
от 0,08 до 15 |
Верхний предел измерения избыточного давления*, МПа |
от 0,004 до 16 |
Верхний предел измерения перепада давления*, кПа |
от 0,4 до 100 |
Максимальное абсолютное давление измеряемой среды, обусловленное алгоритмом расчета коэффициента сжимаемости, МПа:
|
7,5 15 15 |
Диапазон измерения температуры*, °С |
от -30 до +60; от -40 до +70 |
Диапазон температуры измеряемой среды, обусловленный алгоритмом расчета коэффициента сжимаемости, °С:
|
от -23 до +60 от -10 до +60 |
Пределы относительной погрешности при измерении абсолютного давления**, % |
±0,35 |
Пределы приведенной погрешности при измерении избыточного давления**, % |
±0,5; ±0,25; ±0,15*** |
Пределы относительной погрешности при измерении температуры**, % |
±0,1 |
Пределы относительной погрешности при вычислении объема газа, приведенного к стандартным условиям, % |
±0,05 |
Пределы относительной погрешности при приведении объёма газа к стандартным условиям, в диапазоне изменения параметров газа, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости**, % |
±0,37 |
Пределы основной приведенной погрешности при измерении перепада давления, % |
±0,1 |
Пределы дополнительной приведенной погрешности при измерении перепада давления на каждые 10 °С, % |
±0,1 |
* Диапазон измерения выбирается при заказе. Максимальное значение диапазона измерения абсолютного давления для приведения рабочего объема к стандартным условиям зависит от выбранного метода расчёта коэффициента сжимаемости ** Во всем диапазоне рабочих условий эксплуатации корректора. *** Пределы приведенной погрешности при измерении избыточного давления выбираются при заказе. |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Входной низкочастотный сигнал, Гц, не более |
8 |
Входной высокочастотный сигнал, кГц, не более |
5 |
Максимальное количество измерительных каналов давления (абсолютное, избыточное, перепад давления) |
6 |
Наименование параметра |
Значение |
Максимальное количество измерительных каналов | |
температуры |
4 |
Максимальное количество низкочастотных импульсных измерительных каналов: | |
- ЕК 280 |
1 |
- ЕК290 |
2 |
Максимальное количество высокочастотных импульсных измерительных каналов: | |
- ЕК280 |
1 |
- ЕК290 |
2 |
Протокол обмена данными с позиционно кодирующим | |
устройством (энкодером) |
Namur |
Выходной импульсный сигнал: | |
- напряжение, В |
30 |
- ток нагрузки, мА |
100 |
- число одновременно подключенных каналов, шт. |
4 |
Интерфейсы связи |
RS 232/RS485; оптический интерфейс по ГОСТ IEC 61107-2011; GSM/GРRS-модем |
Напряжение питания, В: | |
- встроенное |
7,2 (две батареи 3,6 В) |
- от внешнего источника |
9±0,5 |
Потребляемая мощность, Вт, не более |
0,4 |
Габаритные размеры, мм, не более: | |
- высота |
210 |
- ширина |
280 |
- длина |
130 |
Масса, кг, не более |
4 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -40 до +60 |
- относительная влажность, % |
до 95 при температуре +35°С |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
15 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Маркировка взрывозащиты |
1ExibDBT3/1ExibIIBT4 |
