ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р (далее - комплексы) предназначены для измерения объема неагрессивного, сухого газа, а также очищенного попутного нефтяного газа, приведенного к стандартным условиям по ГОСТ 2939-63 путем измерения объема газа при рабочих условиях и автоматической электронной коррекции по измеренным значениям температуры и давления газа, вычисленного или подстановочного значения коэффициента сжимаемости газа.

Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиком газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором и вычисленного или подстановочного значения коэффициента сжимаемости.

Комплексы состоят из корректора и счетчика газа. В качестве корректора используется корректор объема газа ЕК270 (регистрационный номер 41978-13) или корректор газа потоковый ЕК280 (регистрационный номер 61911-15).

В зависимости от типа счетчиков газа комплексы имеют две модификации:

• - СГ-ЭК-Вз-Т на базе счётчиков газа турбинных TRZ (регистрационный номер 31141-13) (далее - TRZ), счётчиков газа СГ (регистрационный номер 14124-14) (далее - СГ);

• - СГ-ЭК-Вз-Р на базе счётчиков газа ротационных RABO (регистрационный номер 54267-13) (далее - RABO), счётчиков газа ротационных RVG (регистрационный номер 16422-10) (далее - RVG).

Комплексы с корректором газа потоковым ЕК280 комплектуются счётчиком газа ротационным RABO, счётчиком газа турбинным TRZ или счетчиком газа СГ.

Счетчики имеют следующие исполнения: счетчики TRZ - исполнение «1», «2», «2У» (исполнение «1» и «2» отличаются количеством диапазонов, в соответствии с описанием типа на счетчик), счетчики RVG - исполнение «основное», «У», счетчики RABO - исполнение «основное», «У», «2У».

В счетчиках c помощью магнита, установленного в счетном механизме, и датчика импульсов (геркона), формируется импульсный сигнал для корректора, пропорциональный объему, прошедшему через счетчик, для корректора.

Корректор измеряет температуру газа термопреобразователем сопротивления типа Pt500 (500П), установленным в потоке газа, и давление газа преобразователем абсолютного (избыточного) давления. В корректоре имеются дополнительные функции контроля температуры, давления, перепада давления и высокочастотный вход для подключения дополнительного датчика импульсов различных типов (средне и высокочастотных). Корректор обеспечивает сохранение в энергонезависимых архивах, измеренных и вычисленных значений.

Корректор может быть смонтирован удаленно от счетчика.

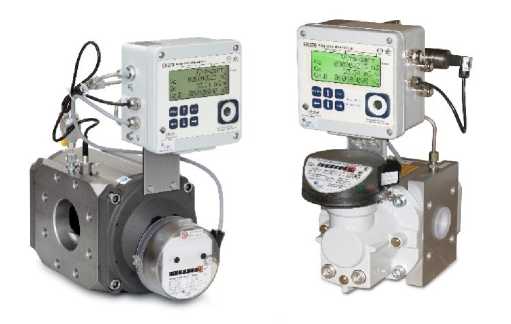

Общий вид основных исполнений комплекса представлен на рисунке 1.

В комплексах в различных исполнениях пломбируются место присоединения преобразователя температуры и давления, место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема

пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Ручка крана в открытом положении пломбируются поставщиком газа после выполнения монтажных работ. В случае удаленного монтажа корректора, канал счета импульсов пломбируется пломбой с оттиском знака поверки, а ручка крана в открытом положении и места присоединения преобразователей температуры и давления пломбируются поставщиком газа после выполнения монтажных работ.

Комплекс Комплекс

Комплекс

Комплекс

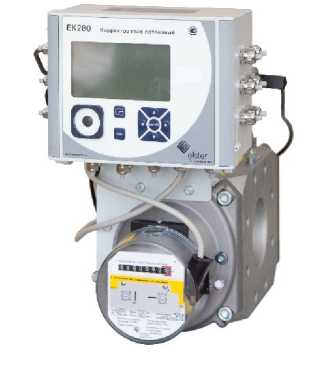

Комплекс модификации СГ-ЭК-Вз-Р с корректором газа потоковым ЕК280

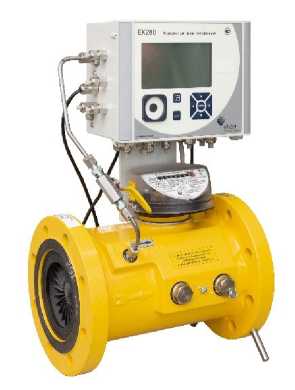

Комплекс модификации СГ-ЭК-Вз-Т с корректором газа потоковым ЕК280

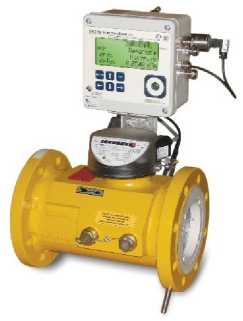

Рисунок 1 - Общий вид комплексов

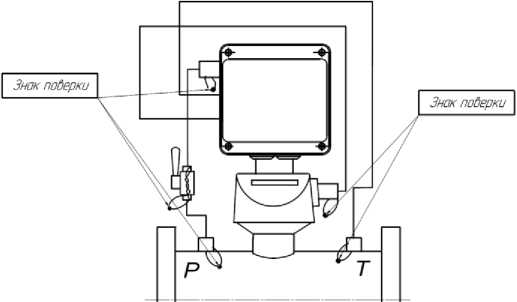

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (далее - ПО) комплексов представляет собой встроенное ПО корректоров объема газа ЕК270 и корректоров газа потоковых ЕК280.

Конструкция корректоров объема газа ЕК270 и корректоров газа потоковых ЕК280 исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик комплекса методом металлографики и/или гравировки и на титульных листах эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка осуществляется по документу ЛГТИ.407321.001/1 МП «ГСИ. Комплексы для измерения количества газа СГ-ЭК модификаций СГ-ЭК-Т, СГ-ЭК-Р. Методика поверки (с изменением № 1)», утвержденному ООО Центр Метрологии «СТП» 24 октября 2019 г.

Основные средства поверки:

- установка проверки на герметичность, предел измерения до 10 МПа, верхний предел измерений давления должен быть не менее максимального рабочего давления для датчика давления или максимального рабочего давления счетчика, входящего в комплекс (в зависимости от того, какое значение меньше), пределы допускаемой погрешности ±1,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится методом давления на пломбу и на паспорт в виде оттиска поверительного клейма.

ГОСТ Р 8.740-2011 ГСИ. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости

ГОСТ 30319.3-2015 Газ природный. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ТУ 4213-021-48318941-99 (ЛГТИ.407321.001 ТУ) Комплексы для измерения количества газа СГ-ЭК. Технические условия
