Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в терминал (со встроенным устройством обработки аналоговых данных), в котором сигнал обрабатывается, для отображения на цифровом табло результатов взвешивания в единицах массы.

Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), имеющего от одной до шести весовых платформ с датчиками типа WBK, с регистрационным номером в Госреестре СИ 56685-14 (модель WBK-50), производства фирмы «CAS Corporation», Республика Корея, или типа МВ 150, с регистрационным номером в Госреестре СИ 44780-10 (модификации МВ 150-(60)-С3), производства ЗАО ВИК «Тензо-М», или типа МВ с регистрационным номером в Госреестре СИ 53637-13 (модификации МВ50-50-01), с установочной оснасткой, производства ЗАО ВИК «Тензо-М», терминала DISOMAT Tersus, регистрационный номер в Госреестре СИ 53571-13, производства фирмы «Schenck Process GmbH», Германия, и внешних электронных устройств (компьютера или принтера) со встроенным программным обеспечением (ПО).

Информация о массе взвешиваемого груза по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232Q RS-485 может быть передана на внешние устройства (ПЭВМ, принтер и т.п.).

ПО терминала позволяет осуществлять взвешивание в статическом режиме, формирование протоколов измерения массы вагонов . На дисплей выводится статус процесса взвешивания, порядковый номер взвешиваемого вагона.

Результаты измерений выводятся на дисплей компьютера. Управление весами осуществляется с помощью функциональных клавиш терминала или с помощью компьютера.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

• - устройство индикация отклонения от нуля (п. 4.5.5.);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирование (п. Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

Весы имеют обозначение DGW-1/Х,

где Х - тип датчиков: 1 - WBK-50; 2 - МВ 150-(60)-С3; 3 - МВ50-50-01.

Общий вид весов и терминала представлен на рисунках 1 - 2.

Рисунок 1 - Общий вид весов

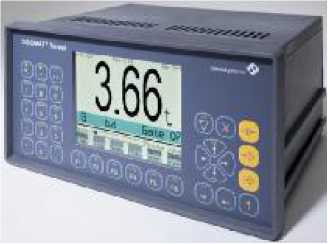

Рисунок 2 - Общий вид терминала DISOMAT Tersus

• 1 Весы                       - 1 шт.

• 2 Руководство по эксплуатации - 1 экз.

Класс точности по ГОСТ OIML R 76-1-2011                                   средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), диапазона взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке.

Диапазон выборки массы тары (Т^-), % от Max                                  от 0 до 100

Влияние устройства установки нуля на результат взвешивания, кг

Предельная нагрузка (Lim), % от Max, не более

Показания индикации массы, кг, не более                                        Мах+9е

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max

Диапазон первоначальной установки нуля, % от Max

Время прогрева весов, мин

Длина линии связи между ГПУ терминалом, м, не более

Диапазон рабочих температур весов, °С                            от минус 30 до плюс 40

Параметры электрического питания от сети переменного тока: - напряжение, В

- частота, Гц

Потребляемая мощность, В-А, не более Количество грузоприёмных платформ, шт.

Габаритные размеры весовой платформы, мм:

• - длина

• - ширина

Масса весовой платформы, кг Средний срок службы, лет
