Номер по Госреестру СИ: 33308-06
33308-06 Датчики весоизмерительные тензорезисторные
(PWS)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные PWS (далее - датчик) предназначены для преобразования статических и квазистатических значений нагрузки в электрический сигнал в весах, весовых и весодозирующих устройствах.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в эксплутационной документации на датчики весоизмерительные тензорезисторные
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным PWS
1 ГОСТ 8.021-2005 «ГСИ . Государственная поверочная схема для средств измерений массы».
2 OIML R 60: 2000 «Метрологическое регулирование весоизмерительных датчиков ».
-
3 МИ 2720-2002 «Рекомендация. Государственная система обеспечения единства измерений. Датчики весоизмерительные тензорезисторные. Методика поверки
-
4 Техническая документация изготовителя .
вне сферы государственного регулирования.
Поверка
Поверкаосуществляется по документу МИ 2720-2002 «Рекомендация. ГСИ. Датчики весоизмерительные тензорезисторные. Методика поверки», утвержденному в декабре 2001 г.
Основное поверочное оборудование:
- гири эталонные 4- го разряда в соответствии с ГОСТ 8.021-2005;
- массозадающие установки с пределом допускаемой погрешности не более 1/3 пределов допускаемой погрешности датчика.
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС»(ООО «Шенк Процесс РУС»)
Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Фактический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail: inforus@mt.com
Http: www.mt.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» регистрационный номер № 30010-10 117418, г. Москва, Нахимовский пр., 31 Факс: 8 (499)124 99 96E-mail: info@rostest.ru
Принцип действия датчика заключается в преобразовании нагрузки, действующей на его упругий элемент, в деформацию тензорезисторов и в последующем преобразовании этой деформации тензорезисторами, соединенными по мостовой схеме в виде одного или двух измерительных контуров, в пропорциональный электрический сигнал.

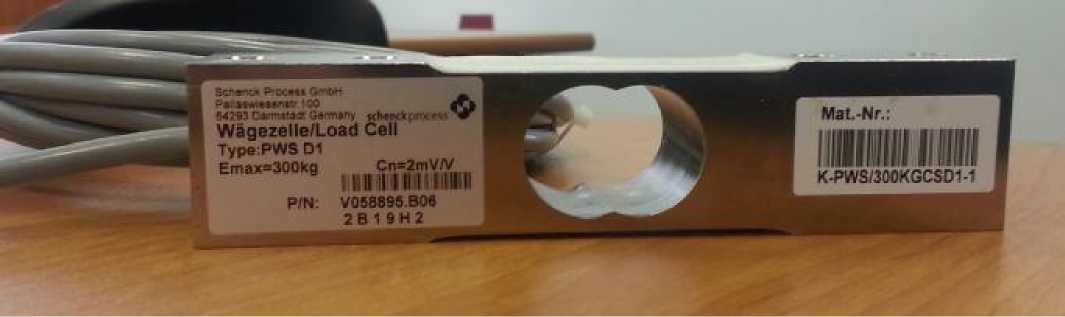

Общий вид датчика представлен на рисунке 1.
Рисунок 1- Общий вид датчика PWS
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- торговая марка изготовителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- класс точности по OIML R 60:2000;
-
- максимальная нагрузка Emax.
-
1 Датчик с кабелем - 1 шт.
-
2 Руководство по эксплуатации - 1 экз.
Класс точности по OIML R 60:2000
Максимальное число поверочных
Максимальная нагрузка Emax, кг 10, 30, 60, 100, 150, 300, 500, 700
Рабочий коэффициент передачи
номинальной нагрузке (РКП), мВ/В 2±0,002
Наименьшее значение поверочного
Напряжение электропитания, В
Изменение РКП при изменении
температуры на 10 °С, % от РКП
Изменение начального коэффициента
передачи (НКП) при изменении температуры на
Предельно допускаемая нагрузка, % от E„ax Диапазон рабочих температур, °С Габаритные размеры, мм: |
150 от минус 10 до плюс 40 |
Масса датчиков, кг, не более |
139,7 от 30,73 до 36,50 30,18 от 0,855 до 2,5 |
Значения пределов допускаемой погрешности датчика по входу при первичной поверке или калибровке, в единицах поверочного интервала (у=ЭП1ах/число поверочных интервалов) приведены в таблице 1.
Таблица 1
Допускаемый размах значений выходного сигнала датчиков,
приведенные ко входу,
соответствующих одной и той же нагрузке, не более
Пределы допускаемого изменения
абсолютные значения пределов
допускаемой погрешности
значения выходного сигнала датчика, приведенные к входу, при постоянной нагрузке, составляющей (90 - 100) % Emax
Пределы допускаемого изменения знания выходного сигнала датчика, приведенные ко входу, при постоянной нагрузке Е,,,,,,
0,7 пределов допускаемой погрешности в течение 30 мин;
0,15 пределов допускаемой погрешности за время между 20 и 30 минутами нагружения
± 0,5 n после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей (90 - 100) % I „ax;
± 0,7 n при изменении температуры окружающего воздуха на каждые 5 °С;
Диапазон измерения |
Пределы допускаемой погрешности |
От Emi„ до 500 n включ. |
± 0,35 n |
Св. 500 n до 2000 n включ. |
± 0,7 n |
Св. 2000 n |
± 1,05 n |
Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются |
