Номер по Госреестру СИ: 59128-14
59128-14 Термопреобразователи сопротивления платиновые
(PT100-143002)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые PT100-143002 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного чехла ТС.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на ТС.Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым PT100-143002
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
-
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
«Cementys», Франция Адрес: 27 Villa Daviel, 75013 Paris, Франция Тел.: 01 48 52 21 68; Факс: 01 48 52 23 80Web: info@cementys.com
Заявитель
Общество с ограниченной ответственностью «Фрейссине» (ООО «Фрейссине») Адрес: 117105, г.Москва, Варшавское шоссе, д.17, оф. 341
Тел.: +7 (495) 662 15 66; Факс: +7 (495) 662 15 65
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри который размещен один тонкопленочный ЧЭ с минеральной изоляцией соединительных проводов.

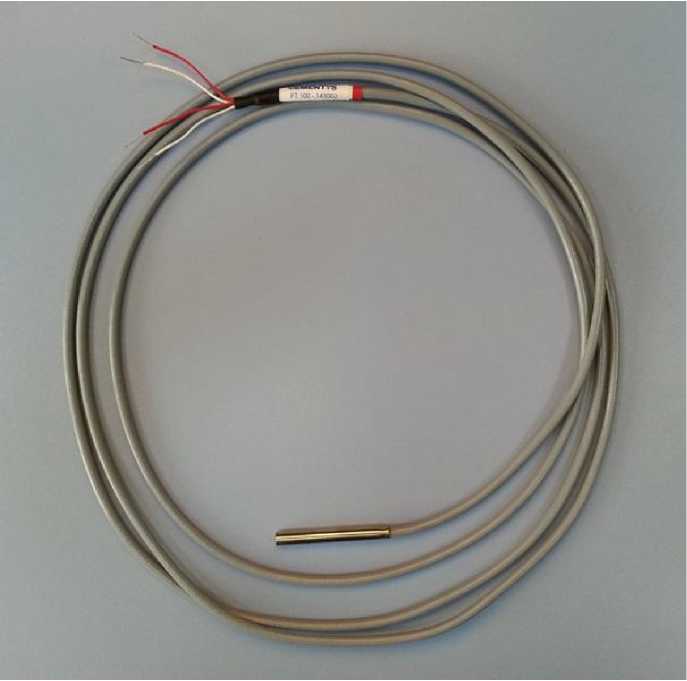

Фотография общего вида ТС представлена на рисунке 1.
Рис.1
ТС имеют четырехпроводную схему соединения внутренних проводов с ЧЭ.
Диапазон измерений температуры, °С:............................от минус 50 до плюс 300
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100
Температурный коэффициент ТС a , °С-1: ...............................................0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: ...........................100
Класс допуска по ГОСТ 6651-2009/МЭК 60571:...........................................A, В
Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой температуры):
- для класса А:....................................................................
±(0,15 + 0,002|t|);
- для класса В:.......................................................................±(0,3 + 0,005|t|)
Длина кабеля с удлинительными проводами, мм:...........................от 2000 до 5000
Диаметр монтажной части ТС (в зависимости от модели ТС), мм:
Рабочие условия эксплуатации ТС:
от минус 50 до плюс 150
- диапазон температур окружающей среды, °С:.................
- относительная влажность воздуха, %:
Средний срок службы, лет, не менее:
