Назначение средства измерений:
Датчики деформации с вибрирующей струной ExtensoVib Е51.5 (далее датчики) предназначены для измерения относительных деформаций растяжения и сжатия (линейных перемещений) в бетонных конструкциях (зданиях, плотинах) или скальных массивах.
Внешний вид.
Датчики деформации с вибрирующей струной
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.11.2019
Номер записи - 149661
ID в реестре СИ - 372061
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - Фирма "Cementys"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1756 от 2014.11.09 Об утверждении типов средств измерений (ГР 58948-14 - 58987-14)
№799 от 2020.04.22 ПРИКАЗ. О продлении срока действия свидетельства об утверждении типа и внесении изменений в описание типа Преобразователи первичные ШАДР 01-32МР
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Датчики деформации с вибрирующей струной (ExtensoVib Е51.5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Cementys"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58955-14 10.11.2019 |
Датчики деформации с вибрирующей струной, ExtensoVib Е51.5 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59013-14 12.11.2019 |
Датчики деформации с вибрирующей струной, MicroVib M153 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59029-14 12.11.2019 |
Датчики деформации с вибрирующей струной, DeltaVib Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
59128-14 26.11.2019 |
Термопреобразователи сопротивления платиновые, PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
59177-14 26.11.2019 |
Приборы измерительные, PenduLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
59342-14 08.12.2019 |
Приборы измерительные, MobiLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
71868-18 |
Термопреобразователи сопротивления платиновые, Cementys PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Датчики деформации с вибрирующей струной (ExtensoVib Е51.5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики деформации с вибрирующей струной (ExtensoVib Е51.5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приводятся в паспорте «Датчики деформации с вибрирующей струной ExtensoVib Е51.5».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам деформации с вибрирующей струной ExtensoVib Е51.5
Техническая документация «Cementys», Франция
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 58955-14 «Датчики деформации с вибрирующей струной ExtensoVib Е51.5. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.Основные средства поверки: головка измерительная серии 1, 2, 3, 4 (г/р № 23005-13); частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Изготовитель
«Cementys», Франция
Адрес: 27 Villa Daviel, 75013 Paris, Франция
Тел.: 01 48 52 21 68; Факс: 01 48 52 23 80
Web: info@cementys.com
Заявитель
Общество с ограниченной ответственностью «Фрейссине» (ООО «Фрейссине»), Москва
Адрес: 117105, г. Москва, Варшавское шоссе, д.17, оф. 341
Тел.: +7 (495) 662 15 66; Факс: +7 (495) 662 15 65
Таблица 1
Лист № 3 Всего листов 3
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы датчиков основан на возбуждении струны импульсом электромагнитного поля и создания переменной ЭДС от ее собственных колебаний при помощи электромагнитной головки, установленной посредине струны. Деформация исследуемой среды через анкеры передается струне, изменяя ее натяжение, и, следовательно, частоту собственных колебаний. Изменение частоты колебания струны, в свою очередь, ведет к изменению магнитных характеристик цепи со встроенной («сенсорной») катушкой. На выходе датчика контролируют переменный сигнал, пропорциональный частоте колебания струны, наведенный в «сенсорной» катушке. По измеренному периоду колебаний струны с помощью индивидуальной градуировочной зависимости удлинения струны датчика от частоты ее колебаний определяют относительные осевые деформации базы датчика.
Датчики состоят из сплошного цилиндрического корпуса и двух анкеров, между которыми смонтированы натянутая струна и электромагнитная головка.

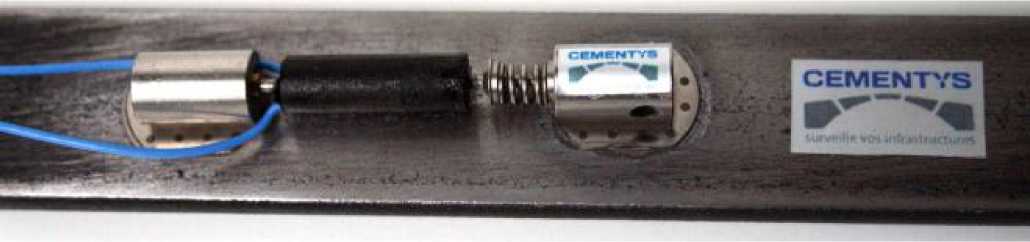

Внешний вид датчика приведен на рисунке 1.
