Номер по Госреестру СИ: 59029-14
59029-14 Датчики деформации с вибрирующей струной
(DeltaVib)
Назначение средства измерений:
Датчики деформации с вибрирующей струной DeltaVib (далее датчики) предназначены для дистанционного измерения деформаций растяжения и сжатия (линейных перемещений) в бетонных конструкциях (зданиях, плотинах) или скальных массивах.
Внешний вид.
Датчики деформации с вибрирующей струной
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.11.2019
Номер записи - 149750
ID в реестре СИ - 372150
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Cementys"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1803 от 2014.11.11 Об утверждении типов средств измерений (ГР 58988-14 - 59052-14)
№3399 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электроэнергетика" (ТК 016)
Наличие аналогов СИ: Датчики деформации с вибрирующей струной (DeltaVib)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Cementys"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58955-14 10.11.2019 |
Датчики деформации с вибрирующей струной, ExtensoVib Е51.5 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59013-14 12.11.2019 |
Датчики деформации с вибрирующей струной, MicroVib M153 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59029-14 12.11.2019 |
Датчики деформации с вибрирующей струной, DeltaVib Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
59128-14 26.11.2019 |
Термопреобразователи сопротивления платиновые, PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
59177-14 26.11.2019 |
Приборы измерительные, PenduLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
59342-14 08.12.2019 |
Приборы измерительные, MobiLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
71868-18 |
Термопреобразователи сопротивления платиновые, Cementys PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Датчики деформации с вибрирующей струной (DeltaVib)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики деформации с вибрирующей струной (DeltaVib)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приводятся в паспорте «Датчики деформации с вибрирующей струной DeltaVib».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещения с вибрирующей струной DeltaVib
Техническая документация «Cementys», Франция
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 59029-14 «Датчики деформации с вибрирующей струной DeltaVib. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г.Основные средства поверки: головка измерительная серии 1, 2, 3, 4 (г/р № 23005-13); частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Изготовитель
«Cementys», Франция
Адрес: 27 Villa Daviel, 75013 Paris, Франция
Тел.: 01 48 52 21 68; Факс: 01 48 52 23 80
Web: www.cementys.com
Заявитель
Общество с ограниченной ответственностью «Фрейссине» (ООО «Фрейссине»), Москва Адрес: 117105, г. Москва, Варшавское шоссе, д.17, оф. 341Тел.: +7 (495) 662 15 66; Факс: +7 (495) 662 15 65
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы датчиков основан на возбуждении струны импульсом электромагнитного поля и создания переменной ЭДС от ее собственных колебаний при помощи электромагнитной головки, установленной в центре струны. Деформация исследуемой среды через анкеры передается струне, изменяя ее натяжение, и, следовательно, частоту собственных колебаний. Изменение частоты колебания струны, в свою очередь, ведет к изменению магнитных характеристик цепи со встроенной («сенсорной») катушкой. На выходе датчика контролируют переменный сигнал, пропорциональный частоте колебания струны, наведенный в «сенсорной» катушке. По измеренному периоду колебаний струны определяют относительные осевые деформации базы датчика.
Датчики состоят из цилиндрического корпуса и двух анкеров, между которыми смонтированы натянутая струна и электромагнитная головка.

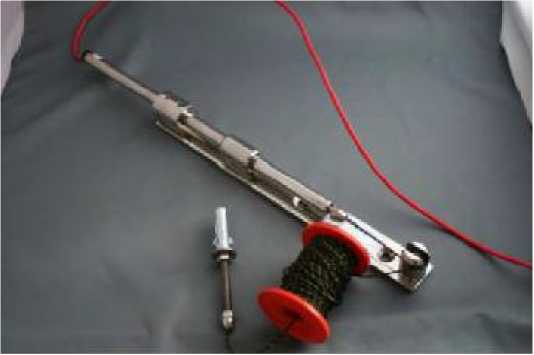

Внешний вид виброанализатора приведен на рисунке 1.
Рисунок 1
Датчик деформации с вибрирующей струной DeltaVib Паспорт
1 шт .
1 шт .
1 экз.
Методика поверки
|
Наименование характеристики |
Значение |
|
Диапазон измерения линейной деформации, мм |
±12,5 |
|
Рабочий диапазон частот, Гц |
от 1000 до 3000 |
|
Пределы допускаемой относительной погрешности измерения линейной деформации, % |
±0,5 |
|
Длина струны, мм |
300 |
|
Напряжение питания постоянного тока, В |
12 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от минус 40 до 80 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
300x25 |
|
Масса, г, не более |
450 |
