Номер по Госреестру СИ: 59013-14
59013-14 Датчики деформации с вибрирующей струной
(MicroVib M153)
Назначение средства измерений:
Датчики деформации с вибрирующей струной MicroVib М153 (далее датчики) предназначены для дистанционного измерения относительных деформаций растяжения и сжатия (линейных перемещений) в бетонных конструкциях (зданиях, плотинах) или скальных массивах.
Внешний вид.

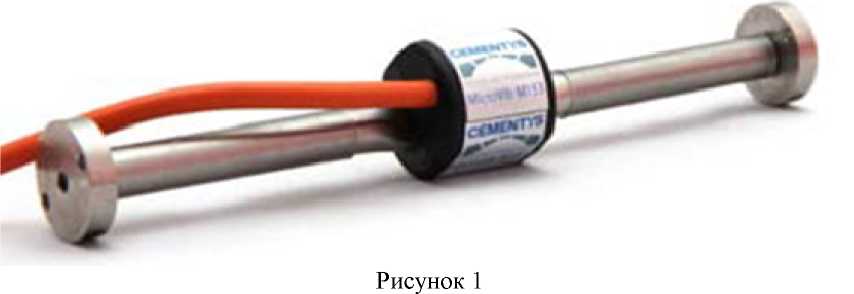

Датчики деформации с вибрирующей струной
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.11.2019
Номер записи - 149733
ID в реестре СИ - 372133
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - Фирма "Cementys"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
