Номер по Госреестру СИ: 59342-14
59342-14 Приборы измерительные
(MobiLog)
Назначение средства измерений:
Приборы измерительные MobiLog (далее приборы) предназначены для измерения сигналов с изменяющейся частотой, поступающих от датчиков деформации с вибрирующей струной, температуры, относительной влажности и унифицированного токового сигнала.
Аналитический паспорт типа средства измерений
59342-14 — Приборы измерительные
MobiLog
Фирма "Cementys"
ФРАНЦИЯ
МПИ: 2 года
Действует
1
организаций0
владельцев3
версий32
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
0
Владельцев СИ
эффективное число: 0
1
Экземпляров СИ
по агрегатам владельцев / организаций
50%
Периодические поверки
первичные: 50%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
2 436 ₽
Средневзвешенная цена
медиана: 2 436 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
7
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 32 поверок; пик пришёлся на 2021 год (32).
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- Средневзвешенная цена поверки — 2 436 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.
Документы и быстрые переходы
Пик активности: 2021 — 32
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: 2 436–2 436 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1dadfccb-eca5-a5f9-7ae6-2dbc13628f88 | 59342-14 | 2023-12-30 | — | актуальная |
| cfa246ad-3f06-597a-aba4-c3b1ab734432 | 59342-14 | 2023-12-28 | 2023-12-30 | архивная |
| 4c10fda7-51c6-c633-88c1-4d8391764c9a | 59342-14 | 2020-05-07 | 2023-12-28 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Приборы измерительные
Рисунок № 1
Внешний вид.
Приборы измерительные
Рисунок № 2
Общие сведения
Дата публикации - 30.12.2023
Срок свидетельства - 08.12.2019
Номер записи - 150093
ID в реестре СИ - 372493
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Cementys"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1942 от 2014.12.08 Об утверждении типов средств измерений (ГР 59296-14 - 31726-14)
№151 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационные технологии" (ТК 022)
Наличие аналогов СИ: Приборы измерительные (MobiLog)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Cementys"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58955-14 10.11.2019 |
Датчики деформации с вибрирующей струной, ExtensoVib Е51.5 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59013-14 12.11.2019 |
Датчики деформации с вибрирующей струной, MicroVib M153 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59029-14 12.11.2019 |
Датчики деформации с вибрирующей струной, DeltaVib Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
59128-14 26.11.2019 |
Термопреобразователи сопротивления платиновые, PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
59177-14 26.11.2019 |
Приборы измерительные, PenduLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
59342-14 08.12.2019 |
Приборы измерительные, MobiLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
71868-18 |
Термопреобразователи сопротивления платиновые, Cementys PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Приборы измерительные (MobiLog)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 32 | 16 | 16 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы измерительные (MobiLog)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2030 | 2030 |
Программное обеспечение
Программное обеспечение (ПО) подразделяется на встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память прибора во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Устанавливаемое на персональный компьютер программное обеспечение «MobiLog.Prog», не влияет на метрологические характеристики и выполняет функции средства переноса данных из прибора, средства визуализации полученных данных и их обработки.
Таблица 1
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие иден-тификацион-ные данные (если есть) |
|
MobiLog.Prog |
MobiLog.Prog |
не ниже V01.00 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО прибора пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 2
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Приборы измерительные MobiLog» раздел 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам измерительным MobiLog
Техническая документация «Cementys», Франция
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 59342-14 «Приборы измерительные MobiLog. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.Лист № 4 Всего листов 4 Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12); термометр цифровой прецизионный DTI-1000 (г/р № 15595-12), измеритель комбинированный Testo 645 с зондом 0636 9741 (г/р № 17740-12), камера климатическая КХТВ-100-О, калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (г/р № 35062-07).
Изготовитель
«Cementys», Франция Адрес: 27 Villa Daviel, 75013 Paris, Франция Тел.: 01 48 52 21 68; Факс: 01 48 52 23 80Web: www.cementys.com
Заявитель
Общество с ограниченной ответственностью «Фрейссине» (ООО «Фрейссине»), г. Москва Адрес: 117105, г. Москва, Варшавское шоссе, д.17, оф. 341Тел.: +7 (495) 662 15 66; Факс: +7 (495) 662 15 65
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;E-mail: office@vniims.ru, www.vniims.ru
Принцип работы приборов основан на измерении и обработке электрических сигналов, поступающих от датчиков деформации с вибрирующей струной, от термопреобразователей сопротивления PT100, датчиков температуры и относительной влажности HydraCap и приборов измерительных PenduLog.
Приборы измерительные MobiLog представляют собой электронное устройство с 4 независимыми измерительными каналами:
-
- канал измерения температуры для подключения термопреобразователей сопротивления РТ100;
-
- канал измерения температуры и относительной влажности для подключения датчиков температуры и относительной влажности HydraCap;
-
- канал измерения сигналов с изменяющейся частотой для подключения датчиков деформации с вибрирующей струной;
-
- канал измерения постоянного тока для подключения приборов измерительных PenduLog.
Датчики HydraCap, входящие в комплект проборов измерительных MobiLog, конструктивно выполнены в виде защитного корпуса, в котором размещен блок измерительных элементов с подключенным к нему кабелем с 5-ю выводами. Защитный корпус датчиков имеет ударопрочную фторопластовую оболочку и откручивающуюся крышку со стороны чувствительных элементов. Блок измерительных элементов состоит из емкостного датчика температуры и относительной влажности.
Приборы измерительные MobiLog являются переносными и состоят из корпуса, встроенного блока питания на аккумуляторах и модуля приема и обработки входных аналоговых сигналов. Приборы предназначены для контроля и диагностики состояния промышленных зданий и сооружений.

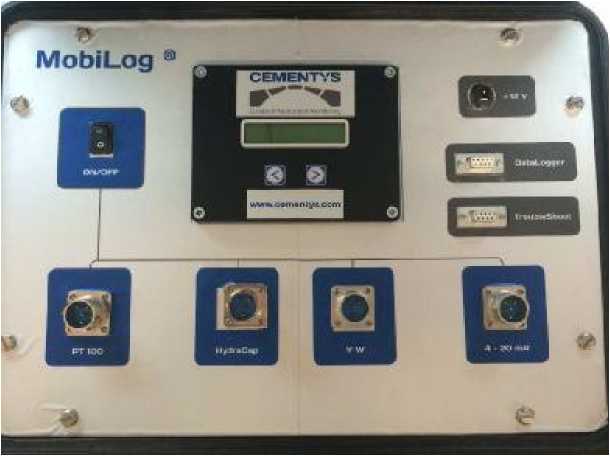

Внешний вид приборов приведен на рисунке 1.
Рисунок 1

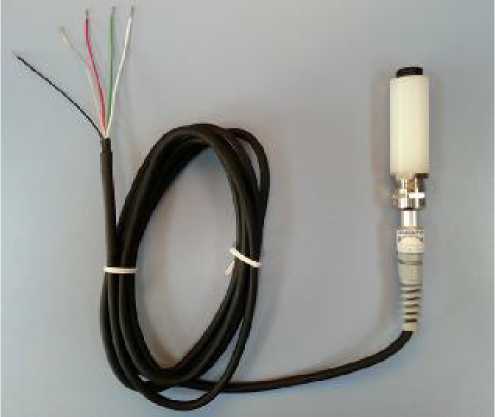

Лист № 2 Всего листов 4 Внешний вид датчиков температуры и относительной влажности HydraCap приведен на рисунке 2.
Рисунок 2
Приборы измерительные MobiLog 1 шт.
Датчик температуры и относительной влажности HydraCap 1 шт.
Руководство по эксплуатации 1 экз.
|
Наименование характеристики |
Значение |
|
1. Канал измерения температуры «РТ100» | |
|
Диапазон измерений температуры, °С |
от минус 60 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
2. Канал измерения температуры и относительной влажности «HydraCap» | |
|
Диапазон измерений температуры, оС |
от минус 40 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С
|
±0,3 ±0,4 ±0,9 |
|
Диапазон измерения относительной влажности, % |
от 3 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %
|
± 3 ± 5 |
|
3. Канал измерения сигналов с изменяющейся частотой «VW» | |
|
Диапазон измерений частоты входного сигнала, Гц |
от 450 до 6 000 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % |
±0,02 |
|
4. Канал измерения постоянного тока «4-20 мА» | |
|
Диапазон измерений постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений постоянного тока, мА |
±1 |
|
Общие характеристики | |
|
Напряжение питания постоянного тока, В |
12 |
|
Рабочие условия эксплуатации приборов измерительных MobiLog: - диапазон рабочих температур, °С |
от минус 10 до 40 |
|
Рабочие условия эксплуатации датчиков температуры и относительной влажности HydraCap:
|
от минус 40 до 70 до 98 |
|
Г абаритные размеры приборов измерительных MobiLog (длина х ширина х высота), мм, не более |
410x296x170 |
|
Габаритные размеры монтажной части датчиков температуры и относительной влажности HydraCap (длина х диаметр), мм |
130 х 024 |
|
Масса приборов измерительных MobiLog, кг, не более |
7,2 |
|
Масса датчиков температуры и относительной влажности HydraCap, кг, не более: |
0,25 |
|
Длина кабеля датчиков температуры и относительной влажности HydraCap, мм, не более |
100000 |
