Номер по Госреестру СИ: 71868-18
71868-18 Термопреобразователи сопротивления платиновые
(Cementys PT100-143002)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые Cementys PT100-143002 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры внутри бетонных конструкций.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 10.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397388
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Cementys"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1504 от 2018.07.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (Cementys PT100-143002)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71868-18 Термопреобразователи сопротивления платиновые (Cementys PT100-143002) Фирма "Cementys" (ФРАНЦИЯ ) |
71870-18 Термопреобразователи сопротивления (TR, TF) АО "ВИКА МЕРА" (РОССИЯ г.Москва) |
Все средства измерений АО "ВИКА МЕРА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58955-14 10.11.2019 |
Датчики деформации с вибрирующей струной, ExtensoVib Е51.5 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59013-14 12.11.2019 |
Датчики деформации с вибрирующей струной, MicroVib M153 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59029-14 12.11.2019 |
Датчики деформации с вибрирующей струной, DeltaVib Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
59128-14 26.11.2019 |
Термопреобразователи сопротивления платиновые, PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
59177-14 26.11.2019 |
Приборы измерительные, PenduLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
59342-14 08.12.2019 |
Приборы измерительные, MobiLog Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
71868-18 |
Термопреобразователи сопротивления платиновые, Cementys PT100-143002 Фирма "Cementys" (ФРАНЦИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Термопреобразователи сопротивления (TR, TF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления (TR, TF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым Cementys PT100-143002ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Cementys», Франция.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Cementys», Франция
Адрес: 27 Villa Daviel, 75013 Paris, France
Тел.: +33 (0) 1-69-93-88-82
Web-сайт: www.cementys.com; E-mail: info@cementys.com
Заявитель
Общество с ограниченной ответственностью «Фрейссине» (ООО «Фрейссине») Адрес: 127055, г. Москва, ул. Палиха, д. 10, строение 5
ИНН 7726662504
Тел.: +7 (495) 662-15-66
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в тефлоновой изоляции. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри которой размещён один тонкопленочный ЧЭ с минеральной изоляцией соединительных проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с чувствительным элементом: 4-х проводная.
Монтаж ТС на объекте измерений осуществляется путем закрепления ТС к арматурным конструкциям с последующей заливкой бетоном.
Общий вид ТС представлен на рисунке 1.

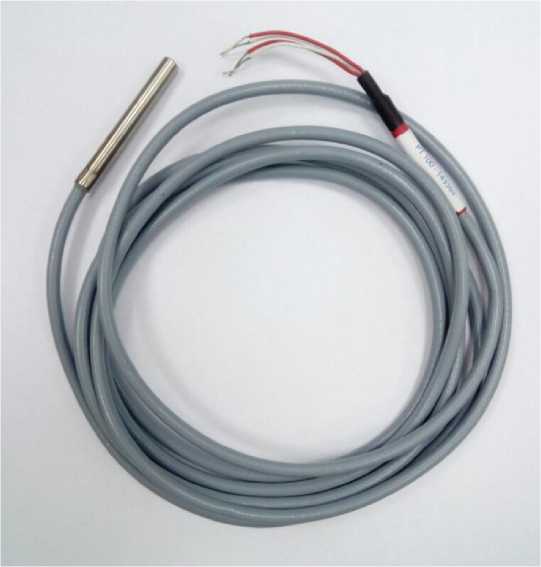

Рисунок 1 - Общий вид термопреобразователей сопротивления Cementys PT100-143002
Пломбирование термопреобразователей сопротивления Cementys PT100-143002 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - ТС
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур, °С |
от -50 до +150 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
±(0,3+0,005|t|), где t - абсолютное значение температуры, °C |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Диаметр монтажной части корпусаТС, мм |
6,0 |
|
Длина монтажной части корпуса ТС, мм |
50 |
|
Длина кабеля с удлинительными проводами, мм |
от 2350 до 2650 |
|
Масса ТС, г |
от 85 до 95 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -50 до +150 |
