№799 от 22.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 148550
ПРИКАЗ.
О продлении срока действия свидетельства об утверждении типа и внесении изменений в описание типа
Преобразователи первичные ШАДР 01-32МР
Приказы по основной деятельности по агентству Вн. Приказ № 799 от 22.04.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 апреля 2020 г. 799
________ №______
Москва
О продлении срока действия свидетельства об утверждении типа средства измерений № 58955 «Преобразователи первичные ШАДР-01-32МР» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО «АСИТА» от 6 марта 2020 г. № 44-11/20 и № 45-11/20 и Госкорпорации «Росатом» от 26 марта 2020 г. № 1-8.16/13758,
приказываю:
-
1. Внести изменения в описание типа на преобразователи первичные ШАДР-01-32МР, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60841-15, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа № 58955 «Преобразователи первичные ШАДР-01-32МР» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием
типа средства измерений и_вьтлячу его заявителю
4. Контроль за испоЬне1{пемине€Фояи1©гонпрМ'казагдатав; яю за собой.
1 хранится в системе электронного документооборота
Заместитель Руководителя
Федеральное агентство по техническому регулированию и метрологии.
Сертификат; OOE1O36E18O7EOFB80EA1189O0BCB6DO9O
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
к___________________________________
С.С. Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2020 г. № 799
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи первичные ШАДР-01-32МР
Назначение средства измеренийПреобразователи первичные ШАДР-01-32МР предназначены для измерения объемного расхода теплоносителя через технологические каналы (ТК) и используется в составе расходомера шарикового ШТОРМ-32М, а также в других автоматизированных системах измерения расхода реактора РБМ-К, вместо преобразователя ШАДР-32М.
Описание средства измеренийПринцип действия преобразователей первичных ШАДР-01-32МР основан на измерении частоты вращения ферромагнитного шарика, находящегося во внутренней замкнутой тороидальной канавке, путем индуцирования электрического сигнала в обмотке внешнего магнито-индукционного преобразователя (МИП).
Преобразователи первичные ШАДР-01-32МР состоят из сменного шарикового преобразователя расхода ШП, МИП, корпуса и деталей, обеспечивающих заданное расположение ШП в корпусе сборки РБМ-К-11-79.
Внутри трубы установлен струевыпрямитель, обеспечивающий формирование эпюры скоростей потока, поступающего в ШП.
ШП состоит из корпуса, выполненного из нержавеющей немагнитной стали и втулки с элементами, создающими вращение потока измеряемой среды. Внутренняя поверхность корпуса и наружная поверхность втулки, за счет разности диаметров, образуют кольцевую камеру, раскрытую в сторону потока. Внутри камеры помещен шар из ферромагнитной стали.
Поток измеряемой среды, поступающей на вход преобразователя первичного ШАДР-01-32МР, после прохождения струевыпрямителя и втулки с элементами, создающими вращение жидкости вокруг продольной оси прибора, приобретает определенную скорость вращения, пропорциональной расходу.
Вращение жидкости за счет сил вязкого трения и турбулентного перемешивания передается жидкости, находящейся в камере. Жидкость, вращающаяся вокруг оси прибора, передает движение шару. Напротив шара, на наружной поверхности корпуса сборки РБМ-К, устанавливается магнитоиндукционный преобразователь МИП, представляющий собой индукционную катушку с постоянным магнитом. При вращении шара и проходе его мимо сердечника катушки в ней, за счет изменения магнитного поля, наводится электродвижущая сила (ЭДС). Скорость вращения шара, а значит, и частота сигнала, выдаваемого МИП пропорциональны расходу измеряемой среды.

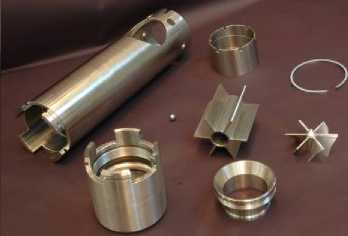

Общий вид преобразователей первичных ШАДР-01-32МР представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей первичных ШАДР-01-32МР
Пломбирование не предусмотрено.
Пломбирование преобразователей первичных ШАДР-01-32МР невозможно ввиду особенностей открытого типа конструкции. В случае вмешательства в конструкцию, соединительный элемент (кольцо) имеет однократное применение, выходящий из строя, и дальнейшее его использование становится невозможным.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений расхода, м3/ч |
от 8 до 50 |
|
Пределы допускаемой основной приведенной погрешности при измерении расхода при температуре измеряемой среды (20±1) °С, %, | |
|
в диапазоне расходов: - от 8 до 10 м3/ч включительно |
±2,2 |
|
- от 10 до 50 м3/ч |
±1,2 |
|
Пределы допускаемой дополнительной приведенной погрешности при измерении расхода (объема) при температуре измеряемой среды плюс (270±5)°С, %, не более |
±12,5 |
|
Дополнительная приведенная погрешность, при измерении расхода, обусловленная заменой сменного шарикового преобразователя (ШП), не более, % |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Измеряемая среда |
вода по ГОСТ Р 51232, ГОСТ 26841 |
|
Диапазон температуры измеряемой среды, °С |
от +20 до +285 |
|
Рабочая температура измеряемой среды, °С |
+270 |
|
Диапазон измерения избыточного давления измеряемой среды, МПа |
от 0 до 10,1 |
|
Рабочее давление, МПа |
8,58 |
|
Потеря давления, МПа, не более |
0,05 |
|
Диапазон токовых выходных сигналов, мВ |
от 2 до 40 |
|
Частота выходного сигнала, соответствующая максимальному расходу, Гц |
12,50±1,25 |
|
Габаритные размеры, мм, не более: ШАДР-01-32МР - длина |
331 |
|
- высота |
72 |
|
- ширина |
72 |
|
ШП | |
|
- длина |
76 |
|
- высота |
72 |
|
- ширина |
72 |
|
МИП | |
|
- длина |
110 |
|
- высота |
68 |
|
- ширина |
50 |
Продолжение таблицы 2
|
1 |
2 |
|
Масса, кг, не более: | |
|
ШАДР-01-32МР |
3,0 |
|
ШП |
0,8 |
|
МИП |
0,9 |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, лет |
30 |
отсутствует
Знак утверждения типананосится на корпус преобразователей первичных ШАДР-01-32МР электрографическим способом, а также в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность преобразователей первичных ШАДР-01-32МР
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь первичный ШАДР-01-32МР |
КИФЮ.407222.002-01 |
1 шт. | |
|
Магнитоиндукционный преобразователь МИП |
08905024 |
1 шт. |
Поставляется по отдельному заказу |
|
Паспорт ШАДР-01-32МР |
КИФЮ. 407222.002 ПС |
1 экз. | |
|
Руководство по эксплуатации |
КИФЮ. 407222.002 РЭ |
1 экз. |
На партию приборов поставляемых в один адрес |
|
Копия сертификата о качестве материала деталей и шара |
1 экз. |
Допускается указывать данные в паспорте | |
|
Таблица 4 | |||
|
Преобразователь ШП |
КИФЮ.407222.001-01 |
1 экз. | |
|
Паспорт ШП |
КИФЮ.407222.001 ПС |
1 экз. | |
|
Копии сертификата о качестве материала деталей и шара |
1 экз. |
Допускается указывать данные в паспорте | |
|
Специальный инструмент оснастка |
1 комплект |
По требованию Заказчика |
Примечание - Преобразователи шариковые (ШП), предназначенные для замены выработавших ресурс изделий, поставляются по отдельному заказу, при этом комплектность должна соответствовать настоящей таблице.
Поверкаосуществляется в соответствии с МП 0226-2-2014 «Инструкция. ГСИ. Преобразователи первичные ШАДР-01-32МР. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИР» 10 октября 2014 г.
Преобразователи первичные ШАДР-01-32МР подлежат только первичной поверке. В процессе эксплуатации преобразователи первичные ШАДР-01-32МР периодической поверке не подлежат.
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3 -го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или на свидетельство о поверке преобразователей первичных ШАДР-01-32МР в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям первичным ШАДР-01-32МРПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-191-00130292-2014 Преобразователь первичный ШАДР-01-32МР.
Технические условия.
ИзготовительЗакрытое акционерное общество «АСИТА»
(ЗАО «АСИТА»)
ИНН 7720252131
Адрес: 390043, г. Рязань, ул. Шабулина, д.2а
Юридический адрес: 111123, г. Москва, ул. 1-я Владимирская, д. 4
Почтовый адрес: 144007, Московская область, г. Электросталь, ул. Пионерская д. 22
Телефон (факс): +7 (495) 770-07-18, +7 (905) 284-11-52
E-mail: aseta@list.ru
Испытательный центр
Лист № 5 Всего листов 5 Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
В части вносимых изменений Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
