Весы имеют модульную конструкцию и состоят из:

• - грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики, Т.2.2.1 ГОСТ OIML R 76-1—2011);

• - Преобразователи весоизмерительные вторичные (индикатор, Т.2.2.2 ГОСТ OIML R 76-1—2011).

ГПУ представляет собой металлическую конструкцию с платформой для принятия нагрузки. Платформа опирается на 1, 3, 4, 6, 8 или 10 аналоговых весоизмерительных тензорези-сторных датчика одного из следующих типов:

• - датчики весоизмерительные тензорезисторные HLC, BLC (Госреестр № 21177-13); PW (Госреестр № 21172-09; C16A (Госреестр № 20784-09); Z6 (Госреестр № 15400-13), изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия или «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай;

• - датчики весоизмерительные тензорезисторные RTN, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 21175-13);

• - датчики весоизмерительные тензорезисторные BS, HBS, изготавливаемые «CAS Corporation Ltd», Корея (Госреестр № 51261-12);

• - датчики весоизмерительные тензорезисторные М (Госреестр № 53673-13); МВ (Гос-реестр № 53637-13); МВ150 (Госреестр № 44780-10); Т (Госреестр № 53838-13); H (Госреестр № 53636-13), изготавливаемые ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково;

• - датчики весоизмерительные тензорезисторные ZS, NHS (Госреестр № 57674-14); S, USB (Госреестр № 57673-14); изготавливаемые «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай;

• - датчики весоизмерительные тензорезисторные торговой марки «SIERRA» Bend beam, Single shear beam, Dual shear beam, S beam, Со1итп, Spoke type (Госреестр № 55917-13), изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай;

• - датчики весоизмерительные тензорезисторные С11 (Госреестр № 51168-12); Р и В (Госреестр № 53964-13), изготавливаемые «Deasar Sensors Ou», Эстония.

Общий вид весов представлен на рисунках 1 и 2.

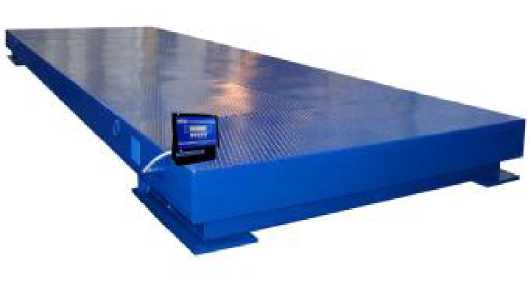

Рисунок 1 — Общий вид весов

Рисунок 2 — Общий вид весов

Конструкция ГПУ весов может включать ложементы, рольганги, транспортеры, рельсы, ёмкости, бункера, пандусы, гидроподъемники в зависимости от специфики применения весов.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе. Преобразователем весоизмерительным вторичным этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей преобразователя весоизмерительного вторичного. При соответствующем оснащении измеренное значение передается на периферийные устройства, например, вторичный дисплей, персональный компьютер и т.д.

В весах используются преобразователи весоизмерительные вторичные Ньютон, (Гос-реестр № 56674-14), изготавливаемые ООО «ВЕСКОМ», г Челябинск, ООО ТД «ВЕСКОМ», г Челябинск, ООО ИК «ВЕСКОМ», г Челябинск. Преобразователь может быть установлен отдельно или же размещен в блоке управления вместе с устройствами коммутации.

Общий вид преобразователей весоизмерительных вторичных представлен на рисунке 3.

Ньютон-11М, Ньютон-11С

Ньютон-41, Ньютон-42

Ньютон-21

Ньютон-22

Ньютон-81

Рисунок 3 — Общий вид преобразователей весоизмерительных вторичных

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство выбора единиц измерений (2.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

• - устройство переключения грузоприемных устройств (Т.2.7.8), позволяющее подключать к весам дополнительные ГПУ;

• - формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем.

Модификации весов имеют следующие обозначения:

ВПС-2,0-2500-2000-С

Максимальная нагрузка, т:

0,015; 0,03; 0,06; 0,1; 0,15; 0,3; 0,5; 1,0; 2,0; 3,0; 5,0; 10; 15; 20; 30; 40; 50; 60; 80; 100; 150; 200

Длина ГПУ, мм:

от 300 до 1000 с шагом 10 мм; от 1000 до 20000 с шагом 100 мм.

Ширина ГПУ, мм:

от 300 до 1000 с шагом 10 мм; от 1000 до 7000 с шагом 100 мм

Точность (индекс может отсутствовать):

С: специальное исполнение весов с конструкцией ГПУ по заказу.

Пломбировке от несанкционированного доступа подвергается переключатель режимов работы/настройки.       В       модификациях       Ньютон-11М,      Ньютон-11С,

Ньютон-21, Ньютон-22, Ньютон-81 он расположен на задней панели прибора. В модификациях Ньютон-41, Ньютон-42 — на лицевой панели. В приборах Ньютон-11М, Ньютон-11С переключатель блокируется с помощью пластины и пломбируется свинцовой пломбой (знаком поверки в виде свинцовой пломбы). В модификациях Ньютон-21, Ньютон-22, Ньютон-41, Ньютон-42 Ньютон-81 переключатель утоплен в корпус, и блокируется с помощью разрушаемой наклейки (знаком поверки в виде наклейки).

Схема пломбировки весов приведена на рисунках 4 и 5.

Переключатель режимов работы/настройки и место пломбировки (размещения знака повер ки)

Ньютон-11М, Ньютон-11С

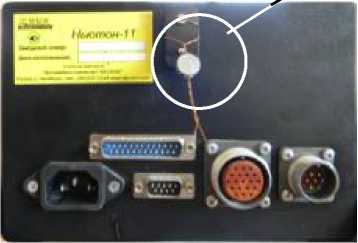

Рисунок 4 — Схема пломбировки от несанкционированного доступа

Ньютон-21, Ньютон-22, Ньютон-81

Переключатель режимов работы/настройки и место пломбировки (размещения знака поверки)

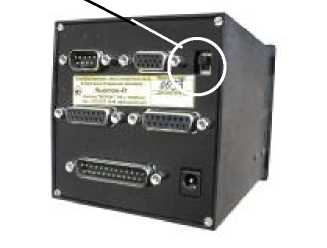

Рисунок 5 — Схема пломбировки от несанкционированного доступа

Весы ................................................................................................................................1 шт.

Паспорт весов .................................................................................................................1 экз.

Руководство по эксплуатации весов ............................................................................1 экз.

Паспорт преобразователя весоизмерительного вторичного .....................................1 экз.

Руководство по эксплуатации преобразователя весоизмерительного вторичного .1 экз.

Класс точности по ГОСТ OIML R 76-1—2011..........................................................III (средний).

Значения максимальных нагрузок Max, числа n поверочных интервалов e весов указаны в таблице 2.

Таблица 2

Диапазон температуры для ГПУ (пп. 3.9.2.1, 3.9.2.2 ГОСТ OIML R 76-1-2011), ^оС, при исполь-

зовании датчиков:

• - HLC, BLC.....................................................................................

• - PW, Т, Н, HBS, BS, Р, В, Bend beam..........................................

  • - RTN, Z6, МВ...........................................

  • - С16А........................................................

  • - ZS, NHC, S, USB, С11...........................

  • - М (М70)...................................................

  • - М (М30, М50, М100), МВ150, Single

  Spoke type...............................................................

  ....................................от минус 30 до плюс 50;

  ....................................от минус 50 до плюс 50;

  ....................................от минус 40 до плюс 50;

  ....................................от минус 10 до плюс 40; shear beam, Dual shear beam, S beam, Со1итп, ....................................от минус 30 до плюс 40.

Диапазон температуры для преобразователей весоизмерительных вторичных (п. 3.9.2.2 ГОСТ

OIML R 76-1-2011) ^оС:..............................................................................от минус 40 до плюс 70.

Параметры электропитания от сети переменного тока:

• - напряжение, В....................................................................................................... 220⁺_-1¹₅^0%_%;

• - частота, Гц...................................................................................................................50±1.
