Номер по Госреестру СИ: 67957-17
67957-17 Дозаторы весовые непрерывного действия
(КЛИМ-ВД)
Назначение средства измерений:
Дозаторы весовые непрерывного действия КЛИМ-ВД (далее-дозаторы) предназначены для измерения массы транспортируемого материала в единицу времени (производительности) в режиме непрерывного дозирования.
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 4
Программное обеспечение
Встроенное программное обеспечение (далее ПО) реализовывается микроконтроллером и жестко привязано к электрической схеме.
Непосредственно первичная обработка сигнала тензодатчика и преобразование в цифровой код выполняется в специализированной высокоинтегрированной микросхеме АЦП, алгоритм обработки в которой не может быть изменен. Режимы работы АЦП, такие как параметры цифровой фильтрации, шкала масштабного преобразования и др., хранятся в памяти калибровочных данных в энергонезависимой микросхеме EEPROM.
Программное обеспечение (ПО) ПВВ является встроенным и загружается в постоянное запоминающее устройство (ПЗУ) при выпуске из производства и не может быть изменено в процессе эксплуатации дозаторов, т.к. защищено от изменения аппаратными средствами микропроцессора. После загрузки встроенного программного обеспечения в микропроцессоре активируется механизм, закрывающий доступ к загруженному программному обеспечению.
Метрологически значимая часть ПО, выполняющая функции сбора и обработки информации, сохраняется в энергонезависимой памяти в виде числовых настроечных коэффициентов и не может быть непреднамеренно изменена, т.к. внутри стоит механизм полной защиты от любого изменения ПО. Для защиты от несанкционированного доступа к этим коэффициентам используется переключатель блокировки доступа внутри прибора и пломба, механически блокирующая возможность его переключения. Метрологически значимая часть результатов измерения и калибровок не может быть непреднамеренно изменена.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Сведения об идентификационных данных программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для НЬЮТОН-25 НЬЮТОН-25Щ |
Значение для НЬЮТОН-15 |
Идентификационное наименование ПО |
НЬЮТОН-25 |
НЬЮТОН-15 |
Номер версии (идентификационный номер ПО) |
Не ниже V7.0 |
Не ниже 3.0 |
Цифровой идентификатор ПО |
Не применяется |
Не применяется |
Знак утверждения типа
Знак утверждения типананосится в паспорт дозатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам весовым непрерывного действия КЛИМ-ВД
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования
ТУ 4274-010-45627446-10 Дозаторы весовые непрерывного действия КЛИМ-ВД. Технические условия
Поверка
Поверкаосуществляется по документу МП 196-261-2016 «ГСИ. Дозаторы весовые непрерывного действия КЛИМ-ВД. Методика поверки», утверждённому ФГУП «УНИИМ» 15.05. 2017 г.
Основные средства поверки:
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 (весы для статического взвешивания);
- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (рулетка измерительная металлическая TR 20/5, ГР СИ №22003-07);
- рабочий эталон единицы линейной плотности 4-го разряда по ГОСТ 8.021-2015;
- секундомер.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «МЕРА» (ООО «МЕРА»)
ИНН 7451385998
Адрес: 454091, Россия, г. Челябинск, ул. Цвиллинга 55-А, офис 22
Тел./факс: (351) 237-12-88, (351) 268-41-52
Е-mail: mail@ves-com.com
Заявитель
Общество с ограниченной ответственностью «ВЕСКОМ» (ООО «ВЕСКОМ»)
ИНН 7451062563
Адрес: 454091, г. Челябинск, ул. Цвиллинга, д. 55А, офис 23
Тел.: (351) 237-13-44, (351) 268-41-52
Е-mail: mail@ves-com.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Е-mail: uniim@uniim.ru
Принцип действия дозаторов заключается в следующем: при движении дозируемого продукта по измерительному участку транспортера весоизмерительный тензорезисторный датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком скорости формируется электрический сигнал, пропорциональный скорости движения транспортерной ленты. Сигналы от тензорезисторного датчика (далее датчик веса) и датчика скорости поступают во вторичный весоизмерительный преобразователь, в котором происходит преобразование сигналов в цифровой вид с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости движения транспортерной ленты в зависимости от значения текущей производительности.
Дозаторы состоят из грузоприемного устройства (далее ГПУ) и блока управления.
ГПУ представляет собой ленточный горизонтальный транспортер с приводным и натяжным барабанами, оснащенный импульсным датчиком скорости и одним или более датчиками веса. Транспортер приводится в движение мотор-редуктором.
В ГПУ могут быть использованы следующие датчики веса:
-
- датчики весоизмерительные тензорезисторные серии Т (Госреестр № 53838-13);
-
- датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-13);
-
- датчики весоизмерительные тензорезисторные модели USB (Госреестр № 57673-14);
-
- датчики весоизмерительные тензорезисторные модели L6, B6, Н6 (Госреестр № 55198-13);
-
- датчики весоизмерительные тензорезисторные модели IL (Госреестр № 55379-13).
Блок управления состоит из вторичного весоизмерительного преобразователя «Ньютон» (далее ПВВ), частотного преобразователя, устройств коммутации и управления.
Частотный преобразователь может быть установлен в отдельном корпусе.
В блоке управления могут быть использованы ПВВ модификаций Ньютон-15 или Ньютон-25. Ньютон-25 может использоваться в исполнении Ньютон-25 или Ньютон-25Щ.
Дозаторы выпускаются в модификациях, отличающихся шириной транспортерной ленты и расстоянием между осями приводного и натяжного барабанов.
Наименование модификации указывается в виде «КЛИМ-ВД-H-L», где:
Н - ширина ленты (300, 400, 500, 650, 800, 1000, 1200, 1400, 1600), мм;
L - расстояние между осями валов приводного и натяжного барабанов (от 900 до 15000 мм с шагом 50 мм).
В зависимости от характеристик дозируемых материалов и условий эксплуатации дозаторы могут оснащаться формирующей воронкой, виброворонкой, регулирующей шибер-заслонкой, отсекающими заслонками, аспирационным кожухом, выгрузочным кожухом.
Общий вид дозатора приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Блок управления
ГПУ с аспирационным и выгрузочным кожухами и формирующей воронкой
Рисунок 1 - Общий вид дозатора
r4nsn I
о Ньютон- f& I

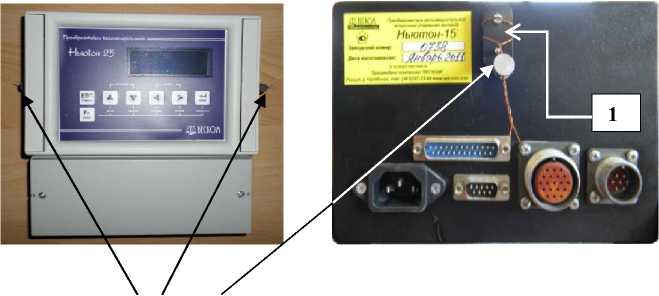

Пломба свинцовая или пластиковая
1 - пломбировочная пластина на тумблере переключения
* ^7УХл/ДД1 *1 | |
!ГД здст ] |

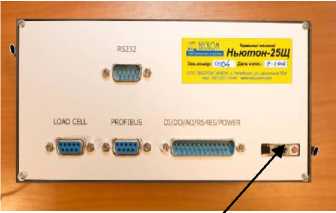

Пломба в виде разрушаемой наклейки
Ньютон-25
режимов
Ньютон-15
Ньютон-25Щ
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность дозаторов
Наименование |
Обозначение |
Кол-во |
Дозатор весовой непрерывного действия в составе -ГПУ -блок управления |
КЛИМ-ВД |
1 шт. |
Комплект принадлежностей и соединительных кабелей |
— |
1 компл. |
Эксплуатационная документация в составе:
|
КЛИМ-ВД-25М.000.000-01 РЭ КЛИМ-ВД-25.000.000.007 ПВВ-Н25-У8.000.000-04 РЭ/ ПВВ-Н15-У3.000.000-02 РЭ |
1 компл. |
ГСИ. Дозаторы весовые непрерывного действия КЛИМ-ВД. Методика поверки |
МП 196-261-2016 |
1 экз. |
Примечание — в зависимости от модификации комплект поставки может включать в себя дополнительные узлы и эксплуатационную документацию. |
Таблица 2 - Метрологические характеристики дозаторов
Наименование характеристики |
Значение |
Наибольший предел производительности (ИНН), т/ч |
1,0; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 250; 400; 630; 1000 |
Наименьший предел производительности (НмПП), т/ч |
0,1 от Н1П1 |
Пределы допускаемой приведенной погрешности (от наибольшего предела производительности при условии непрерывной работы дозатора в течение 6 мин), % |
±0,5; ±1; ± 1,5; ±2,0 |
Примечание — значения пределов допускаемой погрешности для конкретного образца дозатора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств материала, подлежащего дозированию. |
Таблица 3 - Основные технические характеристики дозаторов
Наименование характеристики |
Значения для модификаций дозаторов КЛИМ-хххх | ||||||||
вд- 300 |
вд- 400 |
вд- 500 |
вд- 650 |
ВД- 800 |
ВД- 1000 |
ВД- 1200 |
ВД- 1400 |
ВД- 1600 | |
Ширина конвейерной ленты, мм |
300 |
400 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
Расстояние между осями валов |
от 900 |
от 1 |
750 |
от 2 000 | |||||
приводного и натяжного барабанов, мм |
до 15 000 |
до 15 000 |
до 15 000 | ||||||
Габаритные размеры, мм, не более | |||||||||
-длина |
17000 |
17000 |
17000 |
17000 |
17000 |
17000 |
17000 |
17000 |
17000 |
-ширина |
1300 |
1400 |
1500 |
1650 |
1800 |
2000 |
2200 |
2400 |
2600 |
-высота |
700 |
700 |
700 |
1000 |
1000 |
1200 |
1500 |
1500 |
1500 |
Масса, кг, не более |
600 |
900 |
1300 |
1900 |
2400 |
3000 |
3600 |
4200 |
5000 |
Продолжение таблицы 3
Наименование характеристики |
Значения для модификаций дозаторов КЛИМ-хххх | ||||||||
вд- 300 |
вд- 400 |
вд- 500 |
вд- 650 |
вд- 800 |
вд- 1000 |
ВД- 1200 |
ВД- 1400 |
ВД- 1600 | |
Условия эксплуатации:
|
от -10 до + 40 от -30 до + 40 от -10 до + 45 не более 90 | ||||||||
Параметры электрического питания:
|
380 -57 +22 220 -33 50±1 | ||||||||
Вероятность безотказной работы за 2000 ч |
0,90 | ||||||||
Средний срок службы, лет, не менее |
10 |
