Принцип действия весов основан на преобразовании аналоговых сигналов, пропорциональных линейной плотности транспортируемого по конвейерной ленте материала, поступающих от первичных тензорезисторных преобразователей, и импульсного сигнала, поступающего от датчика скорости движения конвейерной ленты, в цифровой вид с последующей математической обработкой, в результате которой вычисляются: линейная плотность транспортируемого материала, скорость движения конвейерной ленты, мгновенный расход и суммарная масса взвешиваемого материала.

Значения линейной плотности материала, скорости движения конвейерной ленты, мгновенного расхода и суммарной массы материала индицируются на отсчетном устройстве электронного блока, а также могут передаваться на внешнее устройство по последовательному цифровому интерфейсу, аналоговыми и дискретными сигналами.

Конструктивно весы состоят из грузоприемного устройства (далее ГПУ), включающего в себя первичные тензорезисторные преобразователи, электронного блока с преобразователем весоизмерительным вторичным «Ньютон» (далее ПВВ) и датчика скорости движения конвейерной ленты. ГПУ монтируется при помощи специальных креплений, позволяющих производить юстировку его положения относительно става конвейера. Датчик скорости закрепляется на ставе конвейера вблизи ГПУ. Тензорезисторные преобразователи и датчик скорости подключаются к ПВВ при помощи экранированных кабелей.

В ГПУ могут использоваться первичные тензорезисторные преобразователи следующих типов: Т70А, Т100А (Госреестр №53838-13), RSC (Госреестр №21174-07), BLC/HLC (Госреестр №21177-07), PW (Госреестр №21172-09), RTN (Госреестр №21175-13), Z6 (Госреестр №27608-09).

Весы выпускаются нескольких модификаций, которые отличаются диапазонами значений линейной плотности взвешиваемого материала, числом грузоприемных роликоопор, шириной конвейерной ленты, массой и габаритами грузоприемного устройства.

Весы имеют обозначение КЛИМ-W-N, где

W - ширина ленты конвейера по ГОСТ 22644 в мм;

N - количество грузоприемных роликоопор.

Внешний вид ГПУ весов представлен на рисунке 1.

Общий вид электронного блока с ПВВ и место нанесения знака поверки представлен на рисунке 2.

Место пломбирования от несанкционированного доступа приведено на рисунке 3.

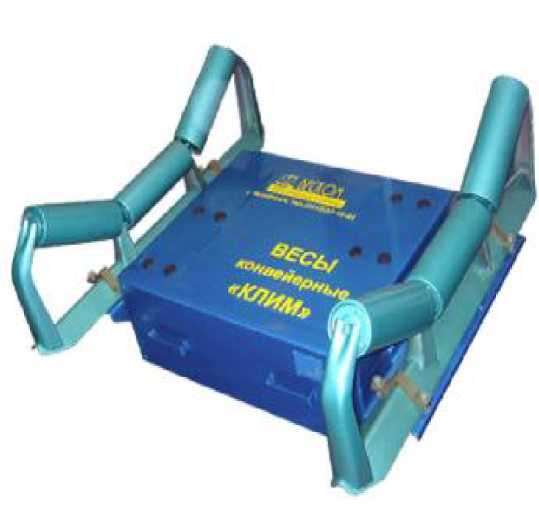

Рисунок 1 - Внешний вид ГПУ с двумя грузоприемными роликоопорами для ширины ленты от 400 до 1200 мм

Место нанесения знака поверки

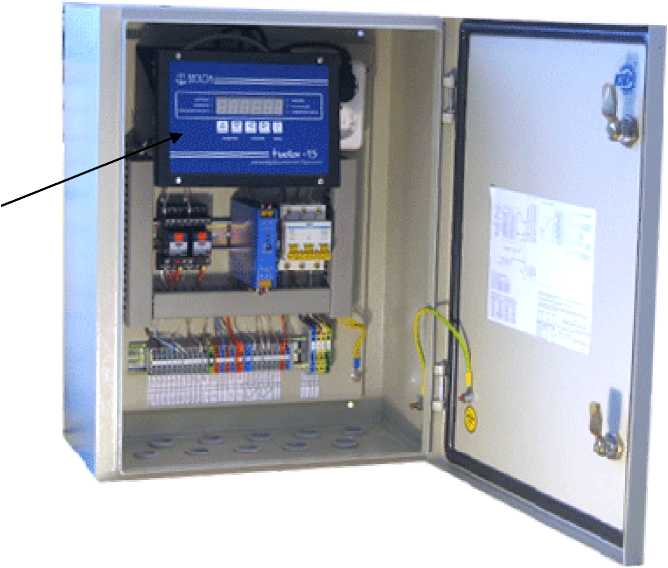

Рисунок 2 - Общий вид электронного блока и место нанесения знака поверки

Jft.Kii'row-i'S

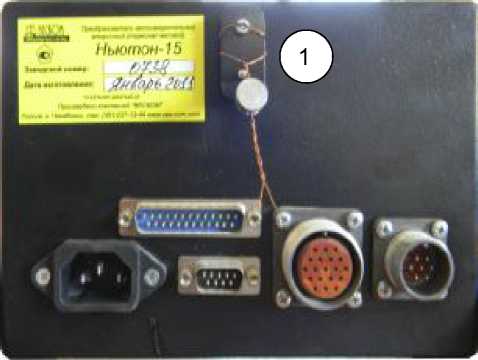

Рисунок 3 — Схема опломбирования.

(1-пломбировочная пластина на тумблере переключения режимов на задней панели прибора)

Диапазоны линейных плотностей взвешиваемого материала, ширина ленты конвейера, масса и габаритные размеры ГПУ весов приведены в таблице 2.

Таблица 2

Пределы допускаемой относительной погрешности весов по ГОСТ 30124-94, % от

измеряемой массы.....................................................................±0,5; ±1,0; ±1,5; ±2,0

Непостоянство показаний ненагруженных весов, не более, от пределов допускаемой относительной погрешности...............................................................................0,3

Лист № 5 Всего листов 6 Наименьший предел взвешивания составляет 0,1 массы материала, взвешиваемого на конвейерных весах в течение 1 часа при наибольшей линейной плотности

Цена деления суммирующего устройства, кг...........................................1; 10; 100; 1000

Скорость движения конвейерной ленты, м/с, не более................................................5,0

Условия эксплуатации:

• - температура окружающего воздуха, °С:

для весов с датчиками RSC, PW............................................от минус 10 до +40

для весов с датчиками Т70А, Т100А.......................................от минус 30 до +40

для весов с датчиками BLC/HLC, Z6, RTN...............................от минус 30 до +50

• - относительная влажность при t=25 °С, %, не более........................................98

• - атмосферное давление, кПа...........................................................от 87 до 160

Параметры питания от сети переменного тока:

• - напряжение, В........................................................................от 187 до 242

• - частота, Гц...............................................................................от 49 до 51

Напряжение питания постоянного тока, В................................................от 20,4 до 27,6

Потребляемая мощность, Вт, не более

Вероятность безотказной работы весов за время 2000 ч, не менее

Средний срок службы весов, лет
