Сведения о средстве измерений: 58385-14 Трансформаторы тока

Номер по Госреестру СИ: 58385-14
58385-14 Трансформаторы тока
(ТШП-0,66)

Назначение средства измерений:
Трансформаторы тока ТШП-0,66 (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

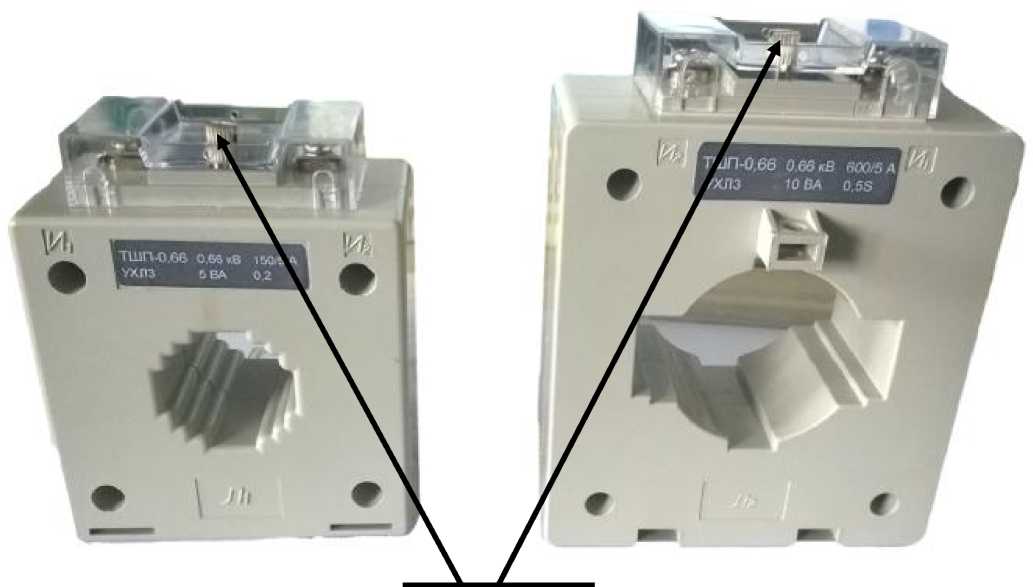

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1

Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 29.08.2019
Номер записи - 149010
ID в реестре СИ - 371410
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТШП-0,66 30T, ТШП-0,66 300/5 по классу точности 0,5S, ТШП-0,66 0,66кВ 400/5А УХЛ3 5ВА 0,5, ТШП-0,66, ТШП 0,66 У3, ТШП 0,66 300/5, ТШП 0,66 300/5, ТШП 0,66, ТТИ-40, Трансформатор тока ТШП-0,66, Т-0,66 МУ3, Нет модификации, нет данных, нет, модификация ТШП-0,66-30, мод. ТШП-0,66, Без модификации, TШП-0,66, "ТШП-0,66",

Производитель

Изготовитель - Фирма "Zhejiang Dixsen Electrical Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_23 Регистрация типов СИ в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1439
Выдано извещений - 5
Кол-во периодических поверок - 878
Кол-во средств измерений - 177
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 5861 дн.

Приказы РСТ, где упоминается данный тип СИ

№718 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ АО "Тандер" (11-я очередь)

№2601 от 2021.11.19 Об утверждении типов средств измерений

№3052 от 2019.12.18 О переоформлении свидетельства об утверждении типа средства измерений № 44953 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Сода" и внесении изменений в описание типа

№2392 от 2021.10.26 Об утверждении типов средств измерений

№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)

№3041 от 2022.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)

№882 от 2021.05.31 О внесении изменений в сведения об утвержденном типе средств измерений

№883 от 2021.05.31 О внесении изменений в сведения об утвержденном типе средств измерений

№3142 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1172 от 2020.07.06 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ ОА "Тандер" (12-я очередь)

№1766 от 2020.10.23 о внесении изменений в описание типа на АИИС КУЭ ООО "АгроЭнергоСбыт" по объектам ОАО "Куриной Царство", ОАО "БИКОМ", ЗАО "Куриной Царство - Брянск"

№2358 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учёта электроэнергии (АИИС КУЭ) АО "Тандер" (15-я очередь)

№902 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений

№901 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений

№941 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений

№942 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений

№2977 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В

№1175 от 2022.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1378 от 2022.06.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)

№1736 от 2022.07.14 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1861 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2261 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2406 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

№3225 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

№475 от 2023.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1095 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1218 от 2023.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2531 от 2023.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№2303 от 2023.11.02 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2302 от 2023.11.02 ПРИКАЗ_Об утверждении типов средств измерений_в рамках признания (1)

№2756 от 2023.12.21 ПРИКАЗ_Об утверждении типов средств измерений (14)

№119 от 2020.01.30 Об утверждении типов средств измерений 77

№327 от 2020.02.17 О продлении срока действия свидетельств об утверждении типа средств измерений 19 шт

№413 от 2020.02.26 О внесении изменений в ОТ СИ О переоформлении свидетельства об утверждении типа АИИС КУЭ Филиала ОАО 'Труппа Илим" в г.Братске с Изменением №1

№1761 от 2020.10.23 О внесении изменений в описание типа АИИС КУЭ ЗАО "Моссельпром"

№2457 от 2021.11.01 Об утверждении типов средств измерений

№2311 от 2021.10.19 О внесении изменений в сведения об утвержденных типах средств измерений

№773 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2162 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2215 от 2022.09.06 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)

№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений

№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№471 от 2023.03.06 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)

№1322 от 2023.06.26 ПРИКАЗ_Об утверждении типов средств измерений (22)

№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1853 от 2023.09.08 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2266 от 2023.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

№180 от 2024.01.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

№308 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

№489 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Трансформаторы тока (ТШП-0,66)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Zhejiang Dixsen Electrical Co., Ltd."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
38847-08 01.10.2013	Трансформаторы тока разъемные , ТРП Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )	ОТ	4 года
39231-11 18.05.2026	Амперметры, вольтметры, Э47 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )	ОТ МП	2 года
54961-13 09.07.2023	Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ, ТРП Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )	ОТ МП	4 года
58385-14 29.08.2019	Трансформаторы тока, ТШП-0,66 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )	ОТ МП	4 года
58386-20 30.01.2025	Трансформаторы тока, ТОП-0,66 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )	ОТ МП	4 года
58385-20 30.01.2025	Трансформаторы тока, ТШП-0,66 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )	ОТ МП	4 года

V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп. Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года. В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТШП-0,66)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Периодических поверок	Извещений	Для юриков	Для юриков периодические
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12)	РСТ	Нет модификации	3		3	0	3	3
ООО"ИИК "УЭНКО" (RA.RU.311318)		ТШП-0,66-IУ2	3		0	0	0	0
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (RA.RU.311311)	РСТ	ТШП-0,66	6		0	0	0	0
ООО "НМОП" (RA.RU.311359)		нет модификации	7		7	0	7	7
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389)	РСТ	ТШП-0,66	15		0	0	0	0
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510)	РСТ	ТШП-0,66	3		3	0	3	3
ООО «МетрЛифтСервис» (RA.RU.314115)		ТШП-0,66	27		27	0	27	27
ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296)	РСТ	Т-0,66 МУ3 ТШП 0,66 300/5	6		6	0	3	3
ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784)		ТШП-0,66 УХЛ3	9		9	0	6	6
ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692)		ТШП-0,66	6		6	0	6	6
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	ТШП-0,66	1		1	0	1	1
ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150)			11		0	0	0	0
ДЦМ ДВОСТ (RA.RU.312767)		ТШП-0,66-30 ТШП-0,66 30T Нет модификации ТШП-0,66 60	13		13	0	13	13
ФБУ "КОМИ ЦСМ" (RA.RU.311490)	РСТ	Трансформатор тока ТШП-0,66	1		0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	ТШП-0,66 ТШП-40 Нет модификации	26		21	1	18	18
ДЦМ СКАВ (516)		ТШП-0,66	1		1	0	1	1
ООО "СУЭС" (RA.RU.312694)		ТШП-0,66	9		9	0	9	9
ООО "МЦМО" (РОСС RU.0001.310255)		ТШП-0,66-1-5 У3 ТШП-0,66 У3 ТШП 0,66 У3	15		15	0	15	15
ООО "ПРИБОРАВТОМАТИКА" (1780)		ТШП-0,66-60-0,5-800/5 мод. ТШП-0,66 "ТШП-0,66"	12		12	0	12	12
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	ТШП-0,66	15		15	0	15	15
Куйбышевская железная дорога - филиал ОАО "РЖД" (RA.RU.312755)		ТШП-0,66 ТТИ-40	358		0	0	358	0
ООО "НПК" (RA.RU.313336)		ТШП-0,66 УХЛ3	3		3	0	0	0
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109)	РСТ	ТШП-0,66	1		0	1	1	0
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407)	РСТ	ТШП-0,66 300/5 по классу точности 0,5S	3		3	0	0	0
ООО "ЭНЕРГОПРОМРЕСУРС" (RA.RU.312376)		ТШП-0,66 ТШП 0,66 TШП-0,66	421		409	0	397	397
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487)	РСТ	ТШП-0,66	6		6	0	6	6
ООО "УК СТС" (RA.RU.312198)		нет	39		36	0	6	6
ФБУ «Ставропольский ЦСМ» (RA.RU.311422)	РСТ		6		0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	Без модификации ТШП-0,66	33		33	0	21	21
АО "ВОЛОГДАОБЛЭНЕРГО" (RA.RU.312702)		ТШП-0,66	6		0	0	6	0
ООО "ЭНЕРТЕСТ" (RA.RU.311723)		ТШП-0,66 УХЛ3 ТШП 0,66 ТШП-0,66	33		33	0	33	33
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ	ТШП-0,66	3		3	0	3	3
ООО "ПРИБОРАВТОМАТИКА" (1780)		ТШП-0,66 0,66кВ 400/5А УХЛ3 5ВА 0,5	3		0	0	0	0
АО "БЭСК" (1226)		ТШП 0,66 300/5	4		0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	ТШП-0,66	12		0	0	0	0
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	ТШП-0,66	4		0	0	0	0
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (41)	РСТ		3		0	0	0	0
ОАО "РЖД" (RA.RU.310555)		нет данных	75		0	0	0	0
ООО "МЕТРОСЕРВИС" (RA.RU.312120)		ТШП-0,66	3		0	0	0	0
ФБУ «Коми ЦСМ» (RA.RU.311490)	РСТ	нет данных	3		0	0	0	0
ФБУ «Сахалинский ЦСМ» (RA.RU.311389)	РСТ	ТШП-0,66	15		0	0	0	0
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232)	РСТ	ТШП-0,66	12		0	0	0	0
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	Нет модификации	9		9	0	9	9
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	ТШП-0,66	3		3	0	0	0
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	ТШП-0,66	9		9	0	0	0
"Мордовэнерго" (РОСС RU.0001.310106)		ТШП-0,66 УХЛ3	3		3	0	3	3
ООО "МЦМ" (RA.RU.312223)		ТШП-0,66 ТШП-0,66 У3	45	3	45	0	45	45
ООО "ЦЭС" (RA.RU.312879)		ТШП-0,66 У3	3		3	0	3	3
ПАО "РОССЕТИ СИБИРЬ" (RA.RU.312241)		ТШП-0,66	11		11	3	11	11
ДЦМ ЗАБ (RA.RU.312774)		ТШП-0,66	3		3	0	0	0
КРАС ДЦМ (RA.RU.312813)		ТШП-0,66	16		16	0	0	0
ДЦМ Ю-Ур (RA.RU.312751)		ТШП-0,66	3		3	0	3	3
НПЦМ Прив. ж.д. ОАО "РЖД" (RA.RU.312744)		ТШП-0,66	10		10	0	0	0
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488)	РСТ	ТШП-0,66	14		14	0	14	14
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	Нет модификации	3		3	0	0	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		ТШП-0,66	15		15	0	15	15
АО "ГОРЭЛЕКТРОСЕТЬ" (RA.RU.314414)		ТШП-0,66	24	24	24	0	24	24
ДЦМ КРАС ЖД ОАО «РЖД» (RA.RU.310555)		ТШП-0,66	1		1	0	0	0
ДЦМ С-КАВ ЖД ОАО «РЖД» (RA.RU.310555)		ТШП-0,66	3	3	3	0	3	3
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362)	РСТ	ТШП-0,66	3		3	0	3	3
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	ТШП-0,66 модификация ТШП-0,66-30	6		6	0	6	6
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502)	РСТ	ТШП-0,66	8		8	0	8	8
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	Нет модификации ТШП-0,66 УХЛ3	12	6	12	0	12	12

Стоимость поверки Трансформаторы тока (ТШП-0,66)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	794	1148
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика	447	1148
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика	536	1148
Московский центр метрологии - структурное подразделение Московской железной дороги - филиала ОАО РЖД Москва	1663	1148
ФБУ Дагестанский ЦСМ Республика Дагестан	1124	1148

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта, руководства по эксплуатации и на боковую часть корпуса трансформатора тока типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений изложены в разделе 5 Руководства по эксплуатации и паспорта IT.001.1 «Трансформаторы тока ТШП-0,66».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШП-0,66

1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. Техническая документация фирмы-изготовителя.

Поверка

Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основных средств, применяемых при поверке:

- трансформатор тока измерительный лабораторный ТТИ-5000.5, номинальное рабочее напряжение, кВ: 0,66, номинальные значения первичного тока, А: от 5 до 5000, класс точности 0,05;
- прибор сравнения КТ-01, предел измерения токовой погрешности, %: ± 19,99,предел измерения угловой погрешности, угловых мин: ± 1999;
- нагрузочное устройство НТТ 50.5.

Изготовитель

«Zhejiang Dixsen Electrical Co., LTD Адрес: Daqiao Industrial zone, Wenzhou, Zhejiang, P.R.C., (КНР) Телефон: .+86 57762865113, факс +86 57762865112
E-mail: dixsen@dixsen.com

Заявитель

Общество с ограниченной ответственностью
«ИЭК ХОЛДИНГ» (ООО «ИЭК ХОЛДИНГ»)
Адрес: Россия, 142100, Московская область, г. Подольск, проспект Ленина, д.107/49, офис 457 Почтовый адрес: Россия, Россия, 142100, Московская область, г. Подольск, проспект Ленина, д.107/49
Телефон: +7(495) 542-22-22, факс +7(495) 542-22-20
http://www.iek.ru/

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный цент стандартизации, метрологии и испытаний в Москве», (ГЦИ СИ ФБУ «Ростест-Москва).
117418, г. Москва, Нахимовский проспект, д.31
http://www.rostest.ru

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты первичной обмотки трансформатора в переменный ток вторичной обмотки при электрических измерениях с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель, устанавливаемые в окно магнитопровода.

Пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Внешний вид. Трансформаторы тока (ТШП-0,66), http://oei-analitika.ru

места

пломбировки

Рисунок 1 - Фотографии общего вида трансформаторов тока ТШП-0,66

Лист № ²Всего листов 4

В комплект поставки входят:

- трансформатор тока - 1 шт.;
- защитная крышка для выводов вторичной обмотки - 1 шт.;
- самоклеящиеся маркеры фаз - 6 шт. (красный - 2 шт., желтый - 2 шт., зеленый - 2 шт.);
- держатели для крепления на монтажной поверхности - 4 шт.;
- крепежная пластина (для габаритов 30, 30Т, 40, 60) - 1 шт;
- винты для крепления шины - 2 шт.;
- пластиковые изоляторы на винты - 2 шт.;
- упаковочная коробка - 1 шт.;
- руководство по эксплуатации и паспорт - 1 экз.

Основные метрологические и технические характеристики трансформаторов тока ТШП-0,66 представлены в таблице 1

Таблица 1

Наименование параметра	Модификации трансформаторов
Наименование параметра	ТШП- 0,66	ТШП- 0,66	ТШП- 0,66	ТШП- 0,66	ТШП- 0,66	ТШП- 0,66
Модификация (по габаритному размеру)	30 (30Т)	40	60	85	100	125
Номинальное
напряжение и_ном, кВ			0,66
Номинальная частота сети /ном, Гц	50
Номинальный	100	300	600	750	1000	1500
первичный ток 1_1ном, А	150	400	750	800	1200	2000
	200	500	800	1000	1250	2500
	250	600	1000	1200	1500	3000
	300			1500	1600	4000
					2000	5000
					2500
					3000
Номинальный			i
вторичный ток 1_2ном, А
Номинальная
вторичная нагрузка			5; 10; 15
^ном, ^В • ^А
Класс точности	0,5; 0,5S; 0,2
Номинальный коэффициент
безопасности			5
вторичной обмотки, ^КБном
Климатическое
исполнение и
			УХЛ3
категория размещения по ГОСТ 15150
Степень защиты по			ID ОП
ГОСТ 14254-96
Средняя наработка до			106000
отказа, часов
Масса, кг, не более	0,7	0,7	0,7	1,2	1,2	2,5
Габаритные размеры (ШхВхГ), мм	75(84)х 98(103)х 42(48)	75х98х42	101х127х 42	128х157х 42	144х154х 42	191х220х 42
