МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

21 июня 2024 г.

1479

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

средств

измерений,

прилагаемые

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «___» __2024 г. № ____

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозна

чение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Комплексы испытательные

ИК-02-

СНЧ

С

92433-24

Мод. ИК-02-СНЧ-

А-62 № 003

Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «Обнин-скЭнерго-Тех»), Калужская обл., г.

Обнинск

Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «Обнин-скЭнерго-

Тех»), Калужская обл., г.

Обнинск

ОС

МП 0012024 «ГСИ. Комплексы испытательные

ИК-02-

СНЧ. Методика поверки»

2 года

Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «Обнин-скЭнергоТех»), Калужская обл., г. Обнинск

ООО «ЛЕММА», г. Екатеринбург

17.01.2024

2.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электро

энергии

Обозна

чение отсутствует

Е

92434-24

427/2

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРО-ЛОГИЯ» (ООО «ЭНЕРГОМЕТРО-ЛОГИЯ»), г.

Москва

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г.

Москва

ОС

МП 26.51/283/2 4 «ГСИ. Система автоматизированная информационно-измери

тельная

4 года

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРО-ЛОГИЯ» (ООО «ЭНЕРГО-МЕТРОЛОГИЯ»), г.

Москва

ООО «Энерго-тестконтроль», г. Москва

15.03.2024

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ. Мето-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Антенны

измерительные магнит-

ные

П6-73

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92435-24

П6-73, зав. №№ 73210001, 73-210002

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Милливоль-

тметры

VERDO

MF2100

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92436-24

мод. VERDO MF2101 №

G07A220292, мод.

VERDO MF2102 №

G072230119

Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»), г.

Москва_____

Changzhou Tonghui Electronic Co. Ltd, Китай

Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»), г.

Москва_____

Changzhou Tonghui Electronic Co. Ltd, Китай

ОС

ОС

дика по

верки»

МП П6-73

2024 «ГСИ.

Антенны

измерительные

магнитные

П6-73. Ме-

тодика по

верки»

МП-

НИЦЭ-011-

24 «ГСИ.

Милли-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Системы

контрольно-измерительные

СКИ Агат-20А

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92437-24

129/130, 134/135,

137/138, 139/140

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс»), г. Москва

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс»), г. Москва

ОС

вольтметры VERDO MF2100.

Методика поверки» МП

3.34.038 2024 «ГСИ Системы

контроль

но-

измерительные

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

1 год

1 год

1 год

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»), г. Москва_____

Общество с ограниченной ответственностью ТК «Ол-дис» (ООО ТК «Олдис»), г.

Москва

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс»), г. Москва

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ФГУП «ВНИИФТРИ»,

Московская обл., г. Солнечногорск, рп.

Менделеево

ООО «НИЦ «ЭНЕРГО», г. Москва

ФАУ «ЦАГИ», Московская обл., г. Жуковский

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

24.01.2024

26.01.2024

01.04.2024

СКИ «Агат-20А». Методика поверки»

6.

Преобразователи давления

WIN10

С

92438-24

1231020003;

1231020004;

1231020005; 1231020006

WINTERS INSTRUMENT

S, Китай

WINTERS INSTRUMENT

S, Китай

ОС

МП 202007-2024 «ГСИ.

Преобразователи давления

WIN10.

Методика поверки»

3 года

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва

ФГБУ «ВНИИМС», г.

Москва

01.04.2024

7.

Генератор сигналов измерительный

SMT06

Е

92439-24

100688

Фирма «Rohde & Schwarz GmbH & Co.

KG», Германия

Фирма «Rohde

& Schwarz GmbH & Co.

KG», Германия

ОС

МП 651

24-004 «ГСИ. Генератор сигналов измерительный SMT06.

Методика поверки»

2 года

Общество с ограниченной ответственностью «ИЛ им. Максвелл» (ООО «ИЛ им. Максвелл»), г. Москва

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

12.01.2024

8.

Термопреобразователи сопротивления

MTT

С

92440-24

GCA 05521 (MTTRTD10-1/2-335/1500-FY-F-L0-3L-W-FI), GCA 05522 (MTTRTD10-1/2-335/1500-FY-F-L0-3L-W-FI), GCA 05523 (MTTRTD10-1/2-335/1500-FY-F-L0-3L-W-FI), GCA 05541 (MTTRTD10-1/2-380mm-60-FY-F-L0-3L-W-FI)

Shanghai Sen-soriot Technology Co.,Ltd.,

Китай

Shanghai Sen-soriot Technology Co.,Ltd.,

Китай

ОС

ГОСТ

8.461-2009 «ГСИ.

Термопре-образова-тели со-противления из платины, меди и никеля. Методика поверки»

2 года

«Mambo Tech

nical Service

Co., Ltd», Китай

ФГБУ «ВНИИМС», г.

Москва

05.03.2024

9.

Система ав-томатизиро-ванная ин-формацион-

Обозна

чение отсут

ствует

Е

92441-24

03

Общество с ограниченной ответственностью «РН-

Акционерное общество «Сызранский нефтеперера-

ОС

МП ЭПР-662-2024 «ГСИ. Система ав-

4 года

Общество с ограниченной ответственностью «РН-

ООО «Энерго-ПромРесурс», Московская обл., г. Красно-

22.03.2024

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

но-

измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Сызранский НПЗ» 2024

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Энерго» (ООО «РН-Энерго»), Московская обл., г.о. Красногорск, д. Путилково

батывающий завод» (АО «СНПЗ»), Самарская обл., г. Сызрань

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ОС

томатизи-

рованная информационно-измерительная

коммерческого учета электроэнергии (АИИС КУЭ) АО «Сызранский НПЗ» 2024. Ме-

10.

Система ав-

Обозна-

томатизиро-

чение

ванная ин-

отсут-

формацион-

ствует

но-

измеритель-

ная коммер-

ческого уче-

та электро-

энергии

(АИИС

КУЭ) ООО

«Ютекс Ру»

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92442-24

001

Акционерное общество «Энергосбытовая компания РусГидро» (АО «ЭСК РусГидро»), г.

Москва

Общество с ограниченной ответственностью «Ютекс Ру» (ООО «Ютекс Ру»), Владимирская обл., Камеш-ковский р-н, г. Камешково

тодика по

верки» МП ЭПР-

668-2024

«ГСИ. Си-

стема ав-

томатизи-

рованная информационно-измерительная

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

томатизиро-ванная ин-формацион-

чение

отсутствует

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92443-24

002

Общество с ограниченной ответственностью «Автома-

Общество с ограниченной ответственностью «КЭС»

ОС

коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ютекс Ру». Методика по

верки» МП 502023 «ГСИ. Система

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

4 года

4 года

Энерго» (ООО «РН-Энерго»), Московская обл., г.о. Красногорск, д. Путилково

Акционерное общество «Энергосбытовая компания РусГидро» (АО «ЭСК РусГидро»), г. Москва

Общество с ограниченной ответственностью «Автома-

горск

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ООО «Энерго-ПромРесурс», Московская обл., г. Красногорск

ООО «АСЭ», г.

Владимир

27.04.2024

03.11.2023

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

но-

измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (АО «Отель «Звездный», ООО «Кубанская Продуктовая Компания», ООО «Пивоваренный завод «Ха-дыженский», ООО «Русская свинина», АО «РАМО-М»)

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

тизированные

системы в

(ООО «КЭС»),

г. Краснодар

12.

Система ав-

Обозна-

энергетике»

(ООО «АСЭ»),

г. Владимир

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ОС

зированная информационно-измерительная

томатизиро-ванная ин-формацион-но-

чение

отсутствует

измеритель

ная коммер-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92444-24

1272

Акционерное общество «Псковэнерго-сбыт» (АО «Псковэнерго-сбыт»), г.

Псков

Акционерное общество «Псковэнерго-сбыт» (АО «Псковэнерго-сбыт»), г.

Псков

коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (АО «Отель «Звездный», ООО «Кубанская Продуктовая Компания», ООО «Пивоваренный завод «Ха-дыжен-ский», ООО «Русская свинина», АО «РАМОМ»). Методика по

верки» МП СМО-

0304-2024 «ГСИ. Си-

томатизи-

рованная информа-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

4 года

тизированные

системы в

энергетике»

(ООО «АСЭ»),

г. Владимир

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Общество с ограниченной ответственностью «Проектный институт комплексной

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ческого учета электроэнергии (АИИС КУЭ) АО «Псковэнер-госбыт»

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ционно-измерительная

коммерческого учета электроэнергии (АИИС КУЭ) АО «Пско-

вэнерго-

сбыт». Ме-

13.

Система ав-

Обозна-

томатизиро-

чение

ванная ин-

отсут-

формацион-

ствует

но-

измеритель-

ная коммер-

ческого уче-

та электро-

энергии

(АИИС

КУЭ) ООО

«РоллАгро»

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92445-24

1276

Общество с

Общество с

ограниченной

ограниченной

ответственно-

ответственно-

стью «ВН-

стью «Рол-

Энерготрейд»

лАгро» (ООО

(ООО «ВН-

«РоллАгро»),

Энер-

Московская

готрейд»),

обл., г. Пуш-

Московская

кино

обл., г. Чехов

ОС

тодика поверки

МП СМО-

2704-2024

«ГСИ. Си-

стема ав-

томатизи-

рованная информационно-измерительная

14.

Система ав-

Обозна-

томатизиро-ванная ин-формацион-но-

чение

отсутствует

измеритель

ная коммер-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

92446-24

1158.2

Акционерное общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир

Публичное акционерное общество «Новолипецкий металлургический комбинат» (ПАО

ОС

коммерческого учета электроэнергии (АИИС

КУЭ) ООО «Рол-лАгро»

Методика поверки»

МП СМО-

2103-2024

«ГСИ. Си-

рованная информа-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

4 года

4 года

ции» (ООО «ПИКА»), г.

Владимир

Общество с ограниченной ответственностью «Проектный институт комплексной

автоматизации» (ООО «ПИКА»), г.

Владимир

Общество с ограниченной ответственностью «Проектный институт комплексной

автоматиза-

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ООО «ПИКА»,

г. Владимир

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

27.04.2024

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ческого учета электроэнергии (АИИС КУЭ) Корпоративный университет ПАО «НЛМК»

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

«НЛМК»), г. Липецк

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ционно-измерительная

коммерческого учета электроэнергии (АИИС КУЭ) Корпоратив-ный университет ПАО «НЛМК». Методика

поверки»

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ции» (ООО «ПИКА»), г. Владимир

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 7

Регистрационный № 92445-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РоллАгро»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РоллАгро» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) «Пирамида 2000» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

ИВК по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электрической энергии и мощности.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена УСВ, предназначенным для измерения времени и координат по текущим навигационным параметрам сигналов навигационных космических аппаратов систем (ГНСС) ГЛОНАСС/GPS. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Коррекция часов счетчиков производится сервером БД. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов (время начала и окончания события).

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1276) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

ПО «Пирамида 2000» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 -

данные ПО

Идентификационное наименование

ПО

Номер версии (идентификацио ный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентифика тора ПО

1

2

3

4

CalcClients.dll

не ниже 1.0.0.0

E55712D0B1B219065D63DA949114DAE4

MD5

CalcLeakage.dll

не ниже 1.0.0.0

B1959FF70BE1EB17C83F7B0F6D4A132F

CalcLosses.dll

не ниже 1.0.0.0

D79874D10FC2B156A0FDC27E1CA480AC

Metrology.dll

не ниже 1.0.0.0

52E28D7B608799BB3CCEA41B548D2C83

ParseBin.dll

не ниже 1.0.0.0

6F557F885B737261328CD77805BD1BA7

ParselEC.dll

не ниже 1.0.0.0

48E73A9283D1E66494521F63D00B0D9F

таблицы 1

1

2

3

4

ParseModbus.dll

не ниже 1.0.0.0

C391D64271ACF4055BB2A4D3FE1F8F48

MD5

ParsePiramida.dll

не ниже 1.0.0.0

ECF532935CA1A3FD3215049AF1FD979F

SynchroNSI.dll

не ниже 1.0.0.0

530D9B0126F7CDC23ECD814C4EB7CA09

VerifyTime.dll

не ниже 1.0.0.0

1EA5429B261FB0E2884F5B356A1D1E75

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСВ

Основная погрешность, %

Погрешность в рабочих усло-виях, %

1

Игумновская ТЭЦ, ЗРУ-10 кВ,

1 СШ 10 кВ, яч.2

ТЛО-10

Кл. т. 0,5S

Ктт 1500/5 Рег. № 25433-11

НАЛИ-НТЗ-10

Кл. т. 0,5

Ктн 10000/100

Рег. № 70747-18

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1

Рег. № 36697-17

УСВ-3

активная реактивная

±1,2

±2,8

±4,0

±6,9

2

Игумновская ТЭЦ, ЗРУ-10 кВ,

2 СШ 10 кВ, яч.9

ТЛО-10

Кл. т. 0,5S

Ктт 1500/5

Рег. № 25433-11

НАЛИ-НТЗ-10

Кл. т. 0,5

Ктн 10000/100

Рег. № 70747-18

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17

Рег. № 64242-16

активная реактивная

±1,2

±2,8

±4,0

±6,9

Пределы допускаемой погрешности

СОЕВ, с

±5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0.02^1„,,м и температуры окружающего воздуха в месте расположения счетчиков от -40 °C до +60 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжнения, Рег. № - регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице

2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УСВ на аналогичное утвержденного типа.

  • 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 8. Допускается изменение наименований ИК без изменения объекта измерений.

  • 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

2

Нормальные условия:

- параметры сети:

- напряжение, % от ином

99 до 101

- ток, % от 1ном

100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos ф

0,9

- температура окружающей среды, °С

от +21 до +25

Условия эксплуатации:

- параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2 до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos ф

от 0,5 инд до 0,8 емк

- температура окружающей среды для ТТ и ТН, °С

от -60 до +40

- температура окружающей среды в месте расположения счетчиков электроэнергии, оС

от -40 до +60

- температура окружающей среды в месте расположения сервера, °С

от +10 до +30

- температура окружающей среды в месте расположения УСВ, °С

от -25 до +60

Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии:

- среднее время наработки на отказ, ч, не менее

220000

- среднее время восстановления работоспособности, ч

2

УСВ:

- среднее время наработки на отказ, ч, не менее

45000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

Счетчики электроэнергии:

- профиль нагрузки с получасовым интервалом, сут, не менее

114

- при отключении питания, год, не менее

40

Сервер:

- хранение результатов измерений и информации состояний средств измерений, год, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и сервера БД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счётчика;

  • - промежуточных клеммников вторичных цепей тока и напряжения;

  • - испытательной коробки;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера БД.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

ТЛО-10

6

Трансформаторы напряжения антирезонансные трехфазные

НАЛИ-НТЗ-10

2

Счётчики электрической энергии многофункциональный

СЭТ-4ТМ.03М.01

2

Устройство синхронизации времени

УСВ-3

1

Программное обеспечение

«Пирамида 2000»

1

Паспорт-формуляр

РЭСС.411711.АИИС.1276 ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РоллАгро», аттестованном ООО «МЦМО» г. Владимир, аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «РоллАгро» (ООО «РоллАгро») ИНН 5038048681

Юридический адрес: 141205, Московская обл., г.о. Пушкинский, г. Пушкино, ш. Кудринское, д. 2А, стр. 5, помещ. 1

Изготовитель

Общество с ограниченной ответственностью «ВН-Энерготрейд» (ООО «ВН-Энерготрейд») ИНН 5048024231

Адрес: 142304, Московская обл., г. Чехов, ул. Гагарина, д. 19А

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 6

Регистрационный № 92446-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Корпоративный университет ПАО «НЛМК»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Корпоративный университет ПАО «НЛМК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), радиосервер точного времени (далее - РСТВ), программное обеспечение (далее - ПО) ПК «Энергосфера» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем, втором, уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и оформление отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка электрической энергии и мощности (далее - ОРЭМ).

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи 1 раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» «Региональное диспетчерское управление энергосистем Липецкой и Тамбовской областей» и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена РСТВ, принимающим эталонные спутниковых систем синхронизированной с

сигналы частоты и времени от глобальных навигационных ГЛОНАСС/GPS для формирования и хранения шкалы времени, национальной шкалой времени UTC(SU), а также для выдачи информации о текущих значениях даты и времени. РСТВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени РСТВ более чем на ±1 с. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1158.2) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПК «Энергосфера» Библиотека pso metr.dU

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

CBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

РСТВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

ТП-364а 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, яч.3, КЛ-10 кВ

ТОЛ-НТ3-10

Кл. т. 0,5

Ктт 100/5 Рег. № 69606-17

ЗНОЛ-НТ3-10 Кл. т. 0,5

Ктн 10000:^3/100:^3

Рег. № 69604-17

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08

РСТВ-01-01

активная

реактивная

±1,2

±2,8

±4,1

±7,1

2

ТП-364а 10 кВ, РУ-10 кВ, 2 с.ш. 10 кВ, яч.4, КЛ-10 кВ

ТОЛ-НТ3-10

Кл. т. 0,5

Ктт 100/5 Рег. № 69606-17

ЗНОЛ-НТ3-10 Кл. т. 0,5

Ктн 10000:^3/100:^3

Рег. № 69604-17

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08

Рег.№ 67958-17

активная

реактивная

±1,2

±2,8

±4,1

±7,1

Пределы допускаемой погрешности СОЕВ, с

±5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана для cos ф = 0,8 инд, 1=0,05^1ном и температуры окружающего воздуха в месте расположения счетчиков от -40 °C до +60 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена РСТВ на аналогичное утвержденного типа.

  • 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 8. Допускается изменение наименований ИК без изменения объекта измерений.

  • 9. Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на А^ЕИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

2

Нормальные условия:

- параметры сети:

- напряжение, % от ином

99 до 101

- ток, % от 1ном

100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos ф

0,9

- температура окружающей среды, °С

от +21 до +25

Условия эксплуатации:

- параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos ф

от 0,5 инд до 0,8 емк

- температура окружающей среды для ТТ и ТН, °С

от -60 до +55

- температура окружающей среды в месте расположения счетчиков электроэнергии, оС

от -40 до +60

- температура окружающей среды в месте расположения сервера БД, °С

от +10 до +30

- температура окружающей среды в месте расположения РСТВ, °С

от -40 до +60

Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии:

- среднее время наработки на отказ, ч, не менее

140000

- среднее время восстановления работоспособности, ч

2

РСТВ:

- среднее время наработки на отказ, ч, не менее

55000

- среднее время восстановления работоспособности, ч

2

Сервер БД:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

Счетчики электроэнергии:

- тридцатиминутный профиль нагрузки, сут, не менее

113

- при отключении питания, год, не менее

40

Сервер БД:

- хранение результатов измерений и информации состояний средств измерений, год, не менее

3,5

Надежность системных решений:

  • - защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

  • - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - изменения значений результатов измерений;

  • - изменения коэффициентов трансформации измерительных ТТ и ТН;

  • - параметрирования;

  • - пропадания напряжения;

  • - пропадание и восстановление связи со счетчиком;

  • - коррекции времени в счетчике и сервере БД.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

-счётчика;

  • - промежуточных клеммников вторичных цепей тока и напряжения;

  • - испытательной коробки;

  • - сервера БД;

  • - защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счётчика;

  • - сервера БД.

Возможность коррекции времени в:

  • - счётчиках (функция автоматизирована);

  • - сервере БД (функция автоматизирована). Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

ТОЛ-НТ3-10

6

Трансформаторы напряжения

ЗНОЛ-НТ3-10

6

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М.01

2

Радиосервер точного времени

РСТВ-01-01

1

Программное обеспечение

ПК «Энергосфера»

1

Паспорт-формуляр

РЭСС.411711.АИИС.1158.2 ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Корпоративный университет ПАО «НЛМК», аттестованном ООО «МЦМО» г. Владимир, аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Новолипецкий металлургический комбинат» (ПАО «НЛМК») ИНН 4823006703

Юридический адрес: 398040, Липецкая обл., г. Липецк, пл. Металлургов, д. 2

Изготовитель

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 7

Регистрационный № 92433-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы испытательные ИК-02-СНЧ

Назначение средства измерений

Комплексы испытательные ИК-02-СНЧ (далее - комплексы) предназначены для воспроизведений и измерений напряжения постоянного тока, измерений силы постоянного тока, а также для генерирования и индикации напряжения косинусно-прямоугольной формы сверхнизкой частоты при испытаниях силовых кабелей, выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.п.

Описание средства измерений

Принцип действия комплексов основан на преобразовании напряжения переменного тока 220 В от сети питания в напряжение постоянного тока отрицательной или положительной полярности, а также в напряжение косинусно-прямоугольной формы сверхнизкой частоты в диапазоне напряжений от 3 до 62 кВ.

Комплексы состоят из двух блоков:

- блока высоковольтного БВВ-62;

- блока силового БСА-01 или БС-01 в зависимости от модификации.

Блоки между собой соединяются кабелями.

Комплексы изготавливаются в следующих модификациях ИК-02-СНЧ-В-62 - для стационарной установки в передвижные электротехнические лаборатории и ИК-02-СНЧ-А-62 -для автономного использования в виде переносного варианта.

Блок высоковольтный БВВ-62 (далее - блок БВВ-62) конструктивно выполнен в прямоугольном металлическом корпусе. На боковых стенках корпуса блока БВВ-62 имеются ручки, предназначенные для его переноски, и размещены жалюзи для вентиляции. На задней стенке блока БВВ-62 расположены разъемы для подключения блока силового, болт заземления, вывод воспроизводимого напряжения и органы индикации режимов работы. На передней стенке блока БВВ-62 указано его название и товарный знак изготовителя. Блоки БВВ-62 разных комплексов являются взаимозаменяемыми и не требуют специальной подготовки.

Блок силовой БСА-01 (для модификации ИК-02-СНЧ-А-62) помещен в защитный пластиковый кейс с ручками на боковых стенках. Все органы управления и индикации размещены на передней панели, а разъемы для подключения - на задней. В транспортном положении передняя и задняя панели закрываются пластиковыми крышками кейса для защиты.

Блок силовой БС-01 (для модификации ИК-02-СНЧ-В-62) помещен в прямоугольный металлический корпус с ручками на передней панели, и предназначен для стационарной установки в передвижную электротехническую лабораторию. Блок силовой БС-01 конструктивно отличается от блока силового БСА-01, корпусом и отсутствием органов управления и индикации. Функции управления и индикация вынесены на центральный блок управление ЦБУ электротехнической лаборатории. Связь между БС-01 и ЦБУ осуществляется по оптоволоконному каналу связи.

На передней панели БС-01 размещены тумблер включения электрического питания, разъем USB, название блока и товарный знак предприятия, а на задней панели разъемы для подключения к блоку БВВ-62 и болт заземления.

Комплексы являются регулируемыми высоковольтными источниками напряжения с ограничением тока короткого замыкания и встроенными измерителями напряжения и силы тока.

Измерение напряжения производится с помощью встроенного в блок высоковольтный емкостно-омического делителя напряжения. Измерение силы тока производится с помощью датчика тока, расположенного в блоке высоковольтном.

На задней панели блока высоковольтного и задней панели блока силового имеются таблички с названием блока и техническими данными, на которых напечатан заводской номер типографским способом виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.

Нанесение знака поверки на комплексы не предусмотрено.

Комплексы пломбируются от несанкционированного доступа нанесением наклеек и пломбировочных чашек. Пломбировочные чашки устанавливаются на блок силовой под средний винт в верхнем ряду на задней панели со стороны разъемов, под винт справа в нижнем ряду на передней панели, на блок высоковольтный под винт на верхней крышке с права относительно передней панели и под средний винт в нижнем ряду планки с разъемами на задней стенке.

Пломбировочная лента устанавливается только на блок силовой БС-01 с внутренней стороны между передней панелью и верхней крышкой.

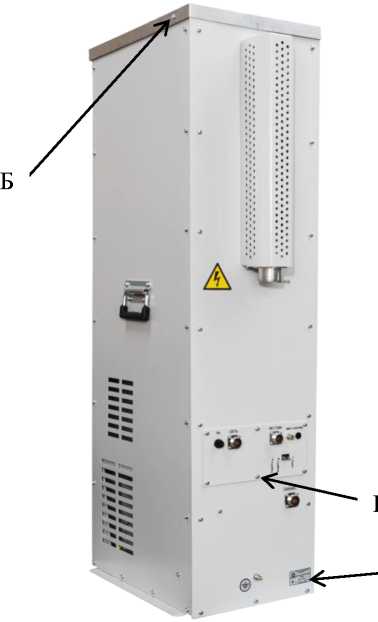

Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест пломбировки от несанкционированного доступа (Б) и обозначения места нанесения знака утверждения типа (В) приведено на рисунках с 1 по 4.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

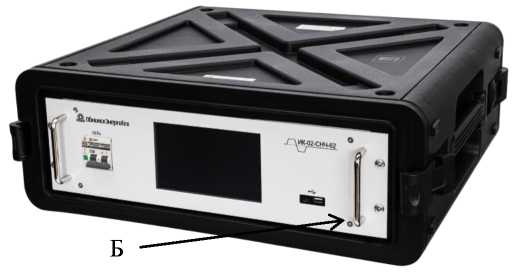

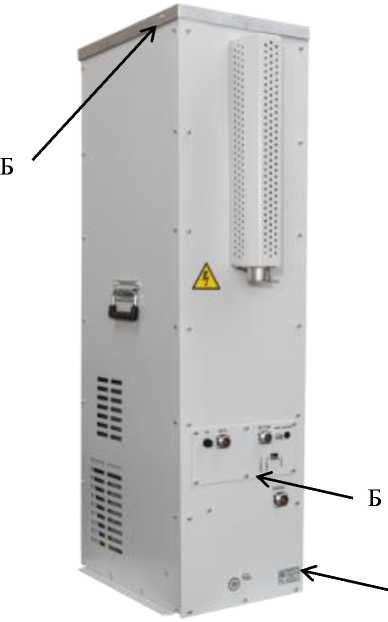

Рисунок 1 - Общий вид модификации ИК-02-СНЧ-А-62

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

А и В

А

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

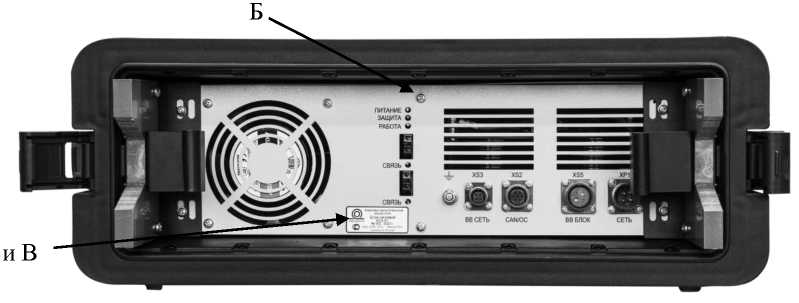

Рисунок 2 - Блок силовой БСА-01 (вид сзади)

На рисунках 1 и 2 на блоке БСА-01 защитные транспортировочные крышки передней и задней панели не показаны.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

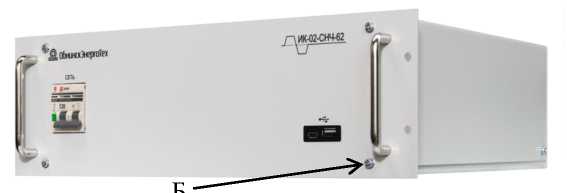

Рисунок 3 - Общий вид модификации ИК-02-СНЧ-В-62

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

А и В

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

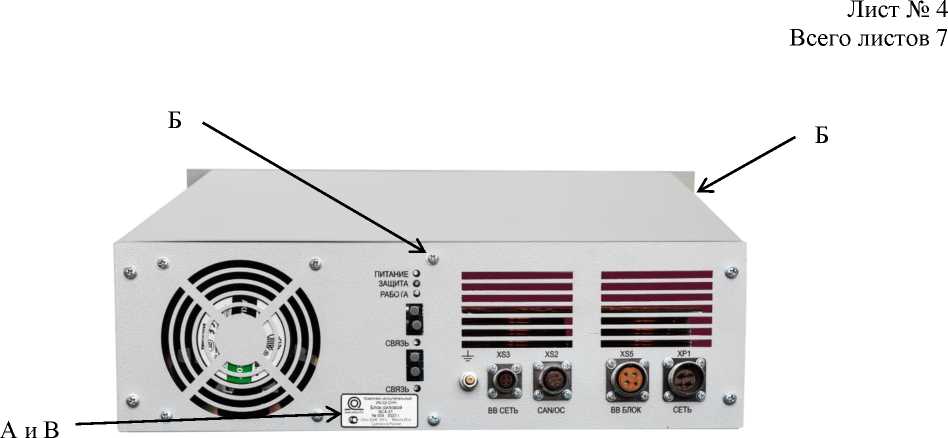

Рисунок 4 - Блок силовой БС-01 (вид сзади)

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Плата 0190 SENJA V1

Идентификационные данные ПО

senja.bin

Версия ПО

не ниже 2.4.2

Цифровой идентификатор ПО

-

Плата 0137 MAR V1

Идентификационные данные ПО

mar cn4.bin

Версия ПО

не ниже 2.4.2

Цифровой идентификатор ПО

-

Плата 0190 ENCH V2

Идентификационные данные ПО

ench.bin

Версия ПО

не ниже 2.4.2

Цифровой идентификатор ПО

-

Плата 0192 UPC V2 *

Идентификационные данные ПО

ucp cn4.bin

Версия ПО

не ниже 2.4.2

Цифровой идентификатор ПО

-

* Примечание: плата 0192 UPC V2 входит в состав только модификации ИК-02-СНЧ-А-62

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазоны воспроизведений и измерений напряжения постоянного тока отрицательной и положительной полярности, кВ

от 3 до 62

Пределы допускаемой, приведенной к пределу измерений, погрешности   воспроизведений   и   измерений   напряжения

постоянного тока отрицательной и положительной полярности, %

±3,0

Диапазоны измерений силы постоянного тока отрицательной и

от 0,1 до 5

положительной полярности, мА

от 1 до 100

Пределы допускаемой, приведенной к пределу измерений, погрешности измерений силы постоянного тока отрицательной и положительной полярности, %

±3,0

Таблица 3 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

- напряжения переменного тока, В

от 187 до 242

- частота переменного тока, Гц

от 49,5 до 50,5

Условия применения:

- температура окружающей среды, °С

от -30 до +40

- относительная влажность при +20 °С, %, не более

до 80

- атмосферное давление, кПа

от 84 до 106

Габаритные размеры (ширина х длина х высота), мм, не более

- блока силового БСА-01

590 х 620 х 210

- блока силового БС-01

485 х 475 х 135

- блока высоковольтного БВВ-62

340 х 550 х 1170

Масса, кг, не более

- блока силового БСА-01

28,0

- блока силового БС-01

17,5

- блока высоковольтного БВВ-62

60,0

Время установления рабочего режима, с, не более

30

Средний срок службы, лет

10

Средняя наработка на отказ, ч

6000

Знак утверждения типа

наносится на информационную табличку и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество, шт./экз.

ИК-

02-СНЧ-А-62

Блок силовой БСА-01

-

1

Блок высоковольтный БВВ-62

-

1

Жгут1 (Сеть)

Э.НЛ.0190.05

1

Жгут 6

Э.НЛ.0190.06

1

Жгут CAN

Э.НЛ.0190.07

1

Кабель сетевой

ЭНЛ.0192.01.08

1

Кабель ВВ

Э.НЛ.0190.02.11

1

Кабель USB

-

1

Флешь накопитель с ПО

-

1

Руководство по эксплуатации и паспорт

Э.НЛ.0198 РЭ

1

ИК-02-СНЧ-В-62

Блок силовой БС-01

-

1

Блок высоковольтный БВВ-62

-

1

Жгут 1 (Сеть)

Э.НЛ.0190.05

2

Жгут 6

Э.НЛ.0190.06

2

Кабель ОВК-1

-

1

Жгут CAN

Э.НЛ.0190.07

2

Кабель сетевой

ЭНЛ.0192.01.08

2

Кабель ВВ

Э.НЛ.0190.02.11

1

Кабель USB

-

1

Флешь накопитель с ПО

-

1

Руководство по эксплуатации и паспорт

Э.НЛ.0198 РЭ

1

Сведения о методиках (методах) измерений

приведены в разделе 7 «Использование по назначению» документа Э.НЛ.0198 РЭ «Комплексы испытательные ИК-02-СНЧ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Э.НЛ.0198 ТУ «Комплексы испытательные ИК-02-СНЧ. Технические условия».

Правообладатель

Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)

ИНН 4025056387

Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5 Телефон: +7 (484) 397-94-51

E-mail: mail@oetc.ru

Изготовитель

Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)

ИНН 4025056387

Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5

Адрес места осуществления деятельности: 249032, Калужская обл., г. Обнинск, ул. Красных Зорь, д. 34

Телефон: +7 (484) 397-94-51

E-mail: mail@oetc.ru

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)

Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

Web-сайт: www.lemma-ekb.ru

E-mail: lemma-ekb@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314006.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 8

Регистрационный № 92434-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

коммерческого

Система автоматизированная информационно-измерительная учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее-УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование;

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора единой национальной (общероссийской) электрической сети (ЕНЭС) и сервер баз данных Исполнительного аппарата (ИА) (далее по тексту - сервер ИВК АИИС КУЭ ЕНЭС), устройство синхронизации системного времени на базе комплекса измерительновычислительного СТВ-01 (далее-УССВ), локально-вычислительную сеть, автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 3 0-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер ИВК АИИС КУЭ ЕНЭС автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМL и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит СТВ-01, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АИИС КУЭ ЕНЭС, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени СТВ-01 и при расхождении ±1 с и более, сервера ИВК АИИС КУЭ ЕНЭС производит синхронизацию собственной шкалы времени со шкалой времени СТВ-01.

Сравнение шкалы времени УСПД со шкалой времени сервера ИВК АИИС КУЭ ЕНЭС осуществляется с периодичностью не менее одного раза в 60 минут. При обнаружении расхождения шкалы времени УСПД от шкалы времени сервера ИВК АИИС КУЭ ЕНЭС равного ±2 с и более, выполняется синхронизация шкалы времени УСПД.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется периодичностью один раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер 427/2 АИИС наносится на этикетку, расположенную на тыльной стороне сервера ИВК АИИС КУЭ ЕНЭС, типографским способом. Дополнительно заводской номер 427/2 указан в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение «Автоматизированная информационно-измерительная система

коммерческого учета электроэнергии ЕНЭС

(Метроскоп)» (ПО АИИС КУЭ ЕНЭС (Метроскоп)). Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.0772014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer_USPD.exe

Алгоритм вычисления цифрового идентификатора модуля ПО

MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее-ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

о S о к

Наименование измерительного канала

Состав измерительного канала

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

ИВКЭ

ИВК

1

2

3

4

5

6

7

1

ВЛ-35 кВ

Брюховецкая -Большой Бейсуг

ТОЛ-СЭЩ 200/5, КТ 0,5S Рег. № 51623-12

НАЛИ-НТЗ

35000/100

КТ 0,5

Рег. № 70747-18

СТЭМ-

300.255SU

КТ 0,2S/0,5

Рег. № 71771-18

Tt о

1 c^ о

Г'

S

о

o'

о о

1

о

Г)

и

Г) (М W

И гА (7) О' б о л

и

о

? § m л Н

ё. о о

2

ВЛ-35 кВ

Брюховецкая -Заветы Ильича

ТОЛ-СЭЩ 200/5, КТ 0,5S Рег. № 51623-12

НАЛИ-НТЗ

35000/100

КТ 0,5

Рег. № 70747-18

СТЭМ-

300.255SU

КТ 0,2S/0,5

Рег. № 71771-18

3

ВЛ-35 кВ

Брюховецкая -Незаймановская

ТОЛ-СЭЩ

300/5, КТ 0,5S

Рег. № 51623-12

НАЛИ-НТЗ

35000/100 КТ 0,5

Рег. № 70747-18

СТЭМ-

300.255SU

КТ 0,2S/0,5

Рег. № 71771-18

4

ВЛ-35 кВ

Брюховецкая -Переясловская

ТОЛ-СЭЩ

300/5, КТ 0,5S

Рег. № 51623-12

НАЛИ-НТЗ

35000/100

КТ 0,5 Рег. № 70747-18

СТЭМ-

300.255SU

КТ 0,2S/0,5

Рег. № 71771-18

5

ФПГ

ТОЛ-СЭЩ

800/5, КТ 0,5S

Рег. № 51623-12

НАЛИ-НТЗ

35000/100

КТ 0,5 Рег. № 70747-18

СТЭМ-

300.255SU

КТ 0,2S/0,5

Рег. № 71771-18

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 2. Допускается замена УССВ, УСПД на аналогичные утвержденных типов.

  • 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Допускается изменение наименований ИК, без изменения объекта измерений.

  • 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 4 - Основные технические

Наименование характеристики

Значение

1

2

Количество измерительных каналов

5

Нормальные условия параметры сети:

  • - напряжение, % от ином

  • - ток, % от 1ном

  • - коэффициент мощности

  • - частота, Гц

температура окружающей среды для счетчиков, °С

от 98 до 102

от 100 до 120 0,9 50

от плюс 21 до плюс 25

Условия эксплуатации

параметры сети:

  • - напряжение, % от ином

  • - ток, % от 1ном

  • - коэффициент мощности coso (sino)

  • - частота, Гц

температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С

от 90 до 110 от 1(2) до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от минус 60 до плюс 40 от плюс 5 до плюс 35

таблицы 4

1

2

температура окружающей среды для серверов ИВК, °С

от плюс 10 до плюс 30

температура окружающей среды для УСПД, °С

от плюс 15 до плюс 25

атмосферное давление, кПа

от 80,0 до 106,7

относительная влажность, %, не более

98

Надежность применяемых в АИИС КУЭ компонентов Счетчики СТЭМ-300 (рег. № 71771-18):

- среднее время наработки на отказ, ч, не менее

220000

Комплекс измерительно-вычислительный СТВ-01 - время наработки на отказ, ч, не менее

100000

УСПД ЭКОМ-3000:

- наработка на отказ, ч, не менее

75000

Сервер ИВК:

- среднее время наработки на отказ, ч, не менее

100000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики СТЭМ-300 (рег. № 71771-18):

- значения учтенной активной и реактивной энергии прямого и обратного направления на начало часа на глубину, сут

125

УСПД ЭКОМ-3000:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

Сервер ИВК:

- хранение результатов измерений и информации о состоянии средств измерений, лет, не менее

3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - в журнале событий счетчика и УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчетчика и УСПД;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера ИВК;

- защита информации на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на сервере ИВК.

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество,шт.

Трансформатор тока

ТОЛ-СЭЩ

15

Трансформатор напряжения

НАЛИ-НТЗ

2

Счетчик электрической энергии

СТЭМ-300.255SU

5

Устройство сбора и передачи данных

ЭКОМ-3000

1

Комплекс измерительно-вычислительный

СТВ-01

1

Документация

Формуляр

ФО 26.51/283/24

1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ЕНЭС ПС 220 кВ Брюховецкая в части КРУН 35 кВ. МВИ 26.51/283/24, аттестованной ФБУ «Самарский ЦСМ», г. Самара. Уникальный номер в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: 8 (800) 200-18-81

E-mail: info@fsk-ees.ru

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ» (ООО «ЭНЕРГОМЕТРОЛОГИЯ»)

ИНН 7714348389

Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9 Телефон: 8 (495) 230-02-86

E-mail: info@energometrologia.ru

Испытательный центр

«Энерготестконтроль»

Общество с ограниченной ответственностью (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1

Телефон: 8 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

Таблица 3 - Основные метрологические характеристики ИК АИИС

КУЭ

Номер ИК

Вид электрической энергии

Границы основной погрешности ±5, %

Границы погрешности в рабочих условиях ±5, %

1-5

Активная

Реактивная

1,0

2,6

  • 1.7

  • 2.7

Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с

± 5

Примечания:

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая)

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

  • 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100% от Iном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от Iном при температуре окружающего воздуха в месте расположения счетчиков от плюс 5 °С до плюс 35 °С

АИИС КУЭ

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Регистрационный № 92435-24

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные магнитные П6-73

Назначение средства измерений

Антенны измерительные магнитные П6-73 (далее - антенны П6-73) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра, осциллографом и пр.) для измерений напряженности магнитного поля (далее - НМП).

Описание средства измерений

Принцип действия антенн П6-73 основан на преобразовании наведенной под действием магнитного поля на рамке антенны П6-73 ЭДС дальнейшего усиления сопротивлением 50 Ом.

Конструктивно спиралевидной рамки, рукоятке, и выходного разъема.

К выходному разъему подсоединяется кабель удлинительный.

Питание антенны П6-73 осуществляется от блока питания ОКТАФОН-М, который может входить в комплект поставки, а также от микрофонных входов измерителей ЭКОФИЗИКА, Экофизика-110А, Октава-110А, Октава-110А ЭКО.

Общий вид антенны П6-73 представлен на рисунке 1.

Элементы антенны П6-73, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

Места нанесения знака утверждения типа и заводского номера в виде 2 (двух) цифр тире 6 (шесть) цифр на маркировочный ярлык, изготовленный методом струйной печати на полиэстеровой пленке, представлены на рисунке 1.

Возможное место нанесения знака поверки представлено на рисунке 1.

сигнала и передачи его

в сигнал, пропорциональный НМП, в коаксиальный тракт с волновым

первичного преобразователя в виде

антенна П6-73 состоит из экранированной двумя пластинами, усилителя, расположенного в

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

I

I

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

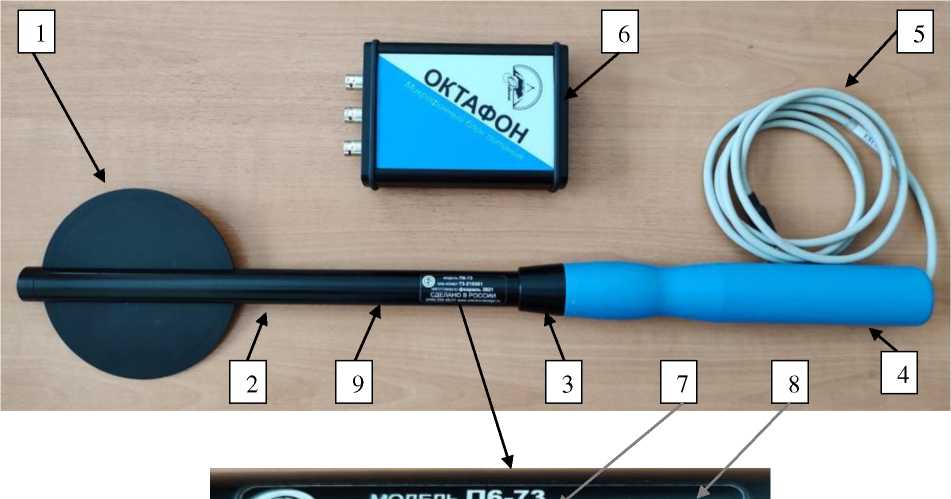

ЗАВ.НОМЕР 73-210001 "изготовлено февраль 2021 СДЕЛАНО В РОССИИ (495^ 225-55-01 www.electrondesign.ru

  • 1 - первичный преобразователь

  • 2 - штанга

  • 3 - переходник

  • 4 - рукоятка

  • 5 - кабель удлинительный

  • 6 - блок питания ОКТАФОН-М

  • 7 - место нанесения заводского номера

  • 8 - место нанесения знака утверждения типа

  • 9 - место нанесения знака поверки

Рисунок 1 - Внешний вид антенны П6-73 с местами нанесения знака утверждения типа, знака поверки и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот /, кГц

от 0,005 до 400 включ.

Диапазон изменения коэффициента калибровки, дБ (1 Ом11)

от 30 до 90 включ.

Продолжение таблицы 1

Наименование характеристики

Значение

Пределы допускаемой погрешности коэффициента калибровки, дБ

- в диапазоне частот от 0,005 до 0,02 кГц включ. при измерении НМП до 3000 А^м-1 включ.

±2,0

- в диапазоне частот св. 0,020 до 0,075 кГц включ. при измерении НМП до 12000 А^м"1 включ.

±1,2

- в диапазоне частот св. 0,075 до 1,00 кГц включ. при измерении НМП до 1000 А^м"1 включ.

±1,5

- в диапазоне частот св. 1,0 до 10,0 кГц включ. при измерении НМП до 500 А^м1 включ.

±1,5

- в диапазоне частот св. 10,0 до 100,0 кГц включ. при измерении НМП до 100 А^м1 включ.

±1,5

- в диапазоне частот св. 100,0 до 400,0 кГц включ. при измерении НМП до 3 А^м1 включ.

±2,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип выходного ВЧ соединителя

Switchcraft TA5FL

Максимальное среднеквадратическое значение напряжения на выходе антенны на частоте 0,075 кГц, В, не менее

10

Спектральная плотность собственных шумов (среднеквадратическое значение, на частоте 1 кГц), нВ к/ГЦ, не более

100

Напряжение биполярного питания от источника постоянного тока блока питания ОКТАФОН-М, В

±18,0

Время непрерывной работы при питании от блока питания ОКТАФОН"М с полностью заряженными аккумуляторами, ч, не менее

6

Масса (без кабеля), кг, не более

0,260

Габаритные размеры, мм, не более:

- длина

510

- ширина

110

- высота

34

Рабочие условия применения:

- температура окружающего воздуха, °С

от +5 до +40

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)

- относительная влажность окружающего воздуха, %

от 30 до 80

Знак утверждения типа

наносится на титульный лист документов ПКДУ.411171.072 ПС «Антенна измерительная магнитная П6-73 Паспорт» и ПКДУ.411171.072 РЭ «Антенна измерительная магнитная П6-73 Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны П6-73, изготовленный методом струйной печати на полиэстеровой пленке, в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность антенны П6-73

Наименование

Обозначение

Количество

Антенна измерительная магнитная П6-73

ПКДУ.411171.072

1 шт.

Кабель удлинительный*

ПКДУ.411100.001.021

1 шт.

Тренога*

ПКДУ.411171.012

1 шт.

Блок питания ОКТАФОН-М*

ПКДУ.411532.001.02

1 шт.

Кейс*

ПКДУ.411918.001

1 шт.

Руководство по эксплуатации

ПКДУ.411171.072РЭ

1 экз.

Паспорт

ПКДУ.411171.072ПС

1 экз.

* Поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе 6 «Проведение измерений» документа ПКДУ.411171.072РЭ «Антенна измерительная магнитная П6-73. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;

ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;

ПКДУ.411171.072ТУ «Антенны измерительные магнитные П6-73. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Производственно-коммерческая фирма

Цифровые приборы» (ООО «ПКФ Цифровые приборы»)

ИНН 7716564530

Юридический адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150

Изготовитель

Общество с ограниченной ответственностью «Производственно-коммерческая фирма

Цифровые приборы» (ООО «ПКФ Цифровые приборы»)

ИНН 7716564530

Юридический адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150

Адрес места осуществления деятельности: 129085, г. Москва, ул. Годовикова, д. 9, к. 2

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 5

Регистрационный № 92436-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Милливольтметры VERDO MF2100

Назначение средства измерений

Милливольтметры VERDO MF2100 (далее - милливольтметры) предназначены для измерений напряжения переменного тока.

Описание средства измерений

Принцип действия милливольтметров основан на преобразовании измеряемого переменного высокочастотного напряжения в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы милливольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.

Конструктивно милливольтметры выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока.

На передней панели милливольтметров расположены: двустрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерений, кнопки выбора единиц измерений, кнопки управления режимами измерений и настройками. На задней панели милливольтметров расположены разъем питания от сети переменного тока, интерфейс дистанционного управления, предохранитель, переключатель напряжения питания.

Милливольтметры по умолчанию измеряют среднеквадратическое значение напряжения по двум измерительным каналам. Дополнительно, в милливольтметрах имеется возможность выбора отображения результата измерений в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (уровень напряжения относительно 1 В), дБм (уровень мощности относительно 1 мВт), а также Вт (мощность).

Милливольтметры выпускаются в модификациях VERDO MF2101 и VERDO MF2102, отличающихся диапазоном частот измеряемого напряжения переменного тока.

Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

Общий вид милливольтметров с указанием места нанесения знака утверждения типа представлен на рисунке 1. Общий вид милливольтметров с указанием места нанесения заводского номера представлен на рисунке 2. Пломбирование мест настройки (регулировки) милливольтметров не предусмотрено. Нанесение знака поверки на милливольтметры в обязательном порядке не предусмотрено.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Место нанесения знака утверждения типа

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Место нанесения заводского номера

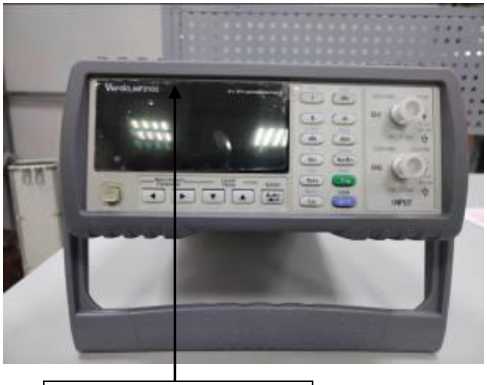

Рисунок 1 - Общий вид милливольтметров с указанием места нанесения знака утверждения типа (вид спереди)

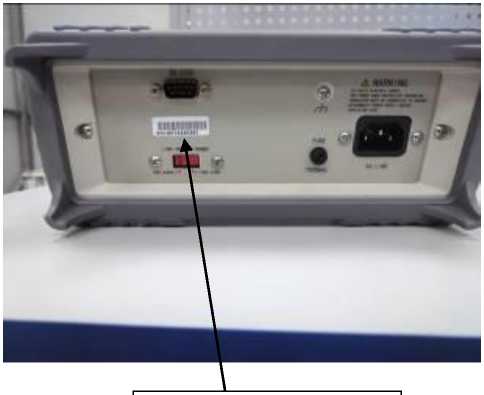

Рисунок 2 - Общий вид милливольтметров с указанием места нанесения заводского номера (вид сзади)

Программное обеспечение

Программное обеспечение (далее - ПО) милливольтметров является встроенным.

Конструкция милливольтметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Метрологические характеристики милливольтметров нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО милливольтметров приведены в таблице 1.

Таблица 1 -

ПО

данные

Идентификационные данные

Значение

VERDO MF2101

VERDO MF2102

Идентификационное наименование ПО

MF2101

MF2102

Номер версии (идентификационный номер ПО), не ниже

1.8

1.0

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Количество измерительных каналов

2

Диапазон   частот   измеряемого   напряжения

переменного тока, Гц:

  • - для модификации VERDO MF2101

  • - для модификации VERDO MF2102

от 5 1) до 3^106 от 5 1) до 5^106

Входное сопротивление/емкость

10 МОм / 30 пФ

Верхние пределы диапазонов измерений напряжения переменного тока 2)3), В

0,003

0,03

0,3

3,0

30

300

Разрешение, мВ

0,0001

0,001

0,01

0,1

1

10

Диапазоны частоты входного сигнала для значений входного напряжения:

  • - до 3 В включ.

  • - св. 3 до 10 В включ.

  • - св. 10 до 30 В включ.

  • - св. 30 до 100 В включ.

  • - св. 100 до 200 В включ.

  • - св. 200 до 300 В включ.5)

от 10 Гц до 5 МГц4) от 10 Гц до 1 МГц от 10 Гц до 700 кГц от 10 Гц до 200 кГц от 10 Гц до 100 кГц от 40 Гц до 100 кГц

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот, В:

от 10 до 20 Гц включ.

св. 20 Гц до 2 МГц включ.

св. 2 до 3 МГц включ.

св. 3 до 5 МГ ц включ. 7)

±(0,04^Ux 5) +0,005^ипр 6))

±(0,02^их+0,005^ипр)

±(0,03^их+0,005^ипр)

±(0,04^их+0,005^ипр)

  • 1) Милливольтметр имеет функциональную возможность измерений напряжения переменного тока с частотой от 5 Гц, но погрешность измерений напряжения переменного тока с частотой ниже 10 Гц не нормируется.

  • 2) Среднеквадратическое значение.

  • 3) Переключаемые или автовыбор.

  • 4) Для модификации VERDO MF2101 верхний предел диапазона частоты входного сигнала 3 МГц.

  • 5) Ux - измеренное значение напряжения переменного тока, В.

  • 6) Ппр - значение верхнего предела диапазона измерений напряжения переменного тока, В.

  • 7) Только для модификации VERDO MF2102.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220±22

50

Потребляемая мощность, В^А, не более

20

Габаритные размеры (высота^глубина^ширина), мм, не более

100x315x225

Масса, кг, не более

2,5

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от +18 до +28

от 30 до 80

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

6

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Милливольтметр

VERDO MF2100

1 шт.

Руководство пользователя

-

1 экз.

Сетевой кабель

-

1 шт.

Измерительный кабель

-

1 шт.

Пробник напряжения 1:10

-

1 шт.

Предохранитель

-

2 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Основные измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;

«Милливольтметры VERDO MF2100. Стандарт предприятия».

Правообладатель Changzhou Tonghui Electronic Co. Ltd, Китай

Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China

Изготовитель

Changzhou Tonghui Electronic Co. Ltd, Китай

Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 5

Регистрационный № 92437-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контрольно-измерительные СКИ Агат-20А

Назначение средства измерений

Системы контрольно-измерительные СКИ «Агат-20А» (далее - СКИ) предназначены для сбора измерительной информации от первичных преобразователей (не входят в состав СКИ) в виде переменного электрического напряжения от 0,2 до 2,2 мВ и 3 мВ (например, тен-зорезисторов), ее преобразования и передачи по радио- или оптическому каналам в приемное устройство.

Описание средства измерений

К настоящему типу средств измерений относятся системы контрольно-измерительные СКИ «Агат-20А», зав. № № 129/130, 134/135, 137/138, 139/140.

Принцип действия СКИ основан на измерении сигналов от первичных преобразователей, их переводе в цифровой сигнал, передаче по радио- или оптическому каналам для дальнейшей программной обработки.

СКИ состоит из устройства сбора и передачи данных (далее-УСПД) располагаемого на контролируемом объекте, а также блока интерфейсного, расположенного в непосредственной близости на автоматизированном рабочем месте.

СКИ имеет служебные каналы индикации температуры окружающей среды и вибрации. Система питания СКИ предназначена для обеспечения стабилизированным напряжением электронных узлов, входящих в состав устройств УСПД. На вход системы питания подается питающее напряжение постоянного тока от 3,2 В до 5,1 В. Ток потребления не более 1 А.

Общий вид и место нанесения заводского номера СКИ представлены на рисунке 1.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Место нанесения

заводского номера

Зав NiE 136

11.2023

СХИ -АГАТ.20А

Устроис

Рисунок 1 - Устройства УСПД

^^■2023

Место нанесения заводского номера

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

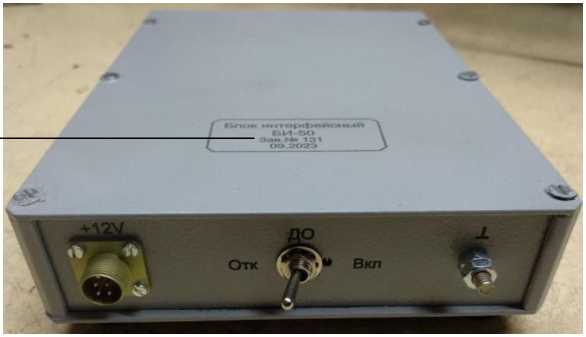

Рисунок 2 - Блок интерфейсный

Пломбирование СКИ не предусмотрено.

Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на СКИ. Знак поверки наносится на свидетельство о поверке и (или) в формуляр.

Программное обеспечение

Программное обеспечение систем контрольно-измерительных АГАТ-20А включает в себя АРМ оператора, драйвер интерфейсного блока, модуль базы данных, модуль обработки измерительной информации в реальном масштабе времени и модуль постсеансной обработки. Драйвер обеспечивает передачу измерительной информации на АРМ и запись принятых данных в энергонезависимую память, модуль базы данных обеспечивает регистрацию параметров экспериментов, модули обработки предоставляют графическое отображение измерительной информации (в реальном масштабе времени или после проведения эксперимента). Метрологически значимой частью программного обеспечения является файл Agat_20A.exe реализующий пользовательский интерфейс и интерфейс взаимодействия между драйвером и модулями программного обеспечения.

Таблица 1—

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

Agat_20A.exe

Номер версии (идентификационный номер) программного обеспечения

-

Цифровой идентификатор программного обеспечения

8FF95EB7

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий», в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики систем контрольно-измерительных указаны с учетом установленного ПО.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений переменного электрического напряжения, мВ

от 0,2 до 2,2

Число каналов измерения переменного электрического напряжения

16

Диапазон измерений переменного электрического напряжения, мВ

От 0,2 до 3,0

Число каналов измерения переменного электрического напряжения

4

Пределы допускаемой приведенной к верхней границе диапазона измерений переменного электрического напряжения, %

± 1,0

Таблица 3 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

-напряжение переменного тока блока интерфейсного, В

220 ± 22

-напряжение постоянного тока УСПД, В

от 3,2 до 5,1

Габаритные размеры, мм, не более

Устройство УСПД

- диаметр

92

- длина

180

Блок интерфейсный

- длина

176

- ширина

126

- высота

47

Наименование характеристики

Значение

Масса, кг, не более

- устройства УСПД;

0,80

- блока интерфейсного;

0,92

Условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +50

- относительная влажность воздуха, %, не более

80

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СКИ

Наименование

Обозначение

Количество

Система контрольно- измерительная

СКИ «АГАТ-20А»

ТВРП.468213.024

1

Руководство по эксплуатации

ТВРП.468213.024 РЭ

1

Формуляр

ТВРП.468213.024 ФО

1

Составные части изделия

Устройство УСПД

ТВРП.468213.034

2

Блок УЗ

ТВРП.468353.001

1

Блок интерфейсный

ТВРП.467236.009

1

Адаптер сетевой - 12В

1

Программный комплекс

СКИ «АГАТ-20А» Инсталляционный модуль

ТВРП.00142-019101

1

Комплект монтажных частей в составе:

ТВРП.305651.012

1

Кабель

ТВРП.685621.028-01

1

Кабель

ТВРП.685623.021-01

1

Кабель USB

1

Заглушка

ТВРП.468311.001

2

Розетка РС32ТВ с кожухом

АВО.364.047 ТУ

4

Розетка РС10ТВ с кожухом

АВО.364.047

1

Вилка DB9M с кожухом

Phoenix Contact

1

Упаковка

ТВРП.305639.068

1

Сведения о методиках (методах) измерений

приведены во 2 пункте руководства по эксплуатации ТВРП.468213.024 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10-1 до 2*109, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.

Правообладатель

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846

Юридический адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188

Телефон: +7(910)443-40-00

E-mail: agatplus16@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846

Адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188 Телефон: +7(910)443-40-00

E-mail: agatplus16@mail.ru

Испытательный центр

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)

Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Уникальный номер записи в реестре аккредитованных лиц № 1.00164.2014.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 5

Регистрационный № 92438-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления WIN10

Назначение средства измерений

Преобразователи давления WIN10 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного давлений (в т.ч. разрежения) и абсолютного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, а также цифровой выходной сигнал HART и Modbus.

Описание средства измерений

Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока или цифровой сигнал.

Конструктивно преобразователи выполнены в цилиндрическом корпусе с винтовой крышкой, внутри которого расположены первичный преобразователь и электронный блок (вторичный преобразователь). В нижней части преобразователей для подачи измеряемого давления расположен резьбовой штуцер. Под винтовой крышкой преобразователя расположены клеммы для подсоединения внешних электрических цепей.

Преобразователи давления могут отличаться диапазонами измерений, выходными сигналами и наличием LED-дисплея или OLED-дисплея. Конкретные характеристики определяются в соответствии с кодом заказа, согласно таблице 1.

Таблица 1 - Код заказа преобразователей давления

Наименование параметра

Обозначение

Примечание

Преобразователь давления

WIN10

-

Измеряемое деление

02

Избыточное давление

03

Абсолютное давление

Диапазона измерений

(указывается нижний и верхний предел измерений и единица измерений)

Значение верхнего и нижнего предела измерений приведены в таблице 3

Погрешность измерений

2

±0,1

5

±0,075

Выходной сигнал

1

4-20 мА совместно с протоколом HART

2

Modbus

таблицы 1 - Код заказа п

Дисплей

0

Без дисплея

Е

OLED-дисплей

С

LED-дисплей

Маркировка взрывозащиты

S

Без взрывозащиты

X

1 Ex db IIC T6 Gb X

I

Ex tb IIIC T80°C Db X

Заполняющее масло

B1

Стандартное масло

B2

Инертное масло

Дополнительные параметры

Общий вид преобразователей и место нанесения заводского номера приведены на рисунках 1 и 2.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

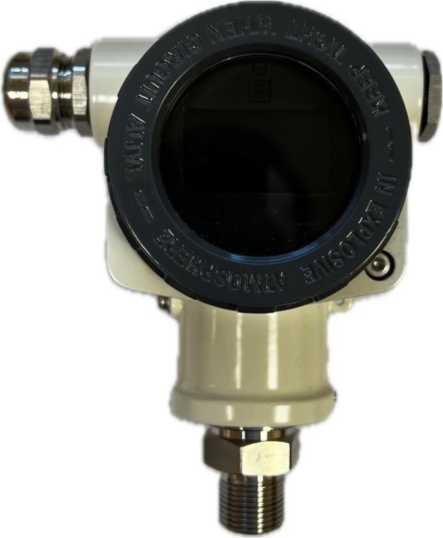

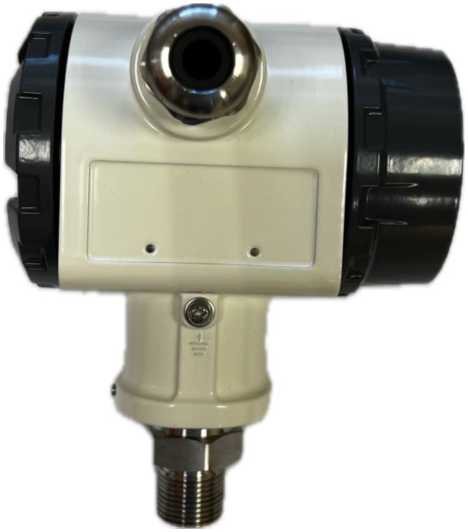

Рисунок 1 - Общий вид преобразователей давления с дисплеем

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

/Z         Преобразователь

ii              давления

if Модель: WIN10-O3(O-10OKPa)SlEXB12MSSO0O0       S/N:W123

W Источник алектропитания: 24 В ПОСТОЯННОГО тока Категория заш •f Категория взрыаобезопасности: 1Ех db ПС Т6А5А4 Gb ’ Точность измерения: 0.075

Выходной сигнал-. 4-20 мА+НАРП

Место нанесения серийного номера

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Рисунок

се     \За^^Р51ско^1^ЕГн5

,             8L,1F, N0.499, RiyingBei Road,

Sianglial Pilot Free Trade Zone, ChlnaX^w л:й!!91цядб11в18бских=^|ф||щн11и111   етодом

Серийный номер пре—раз--------й--в"чидви^рабск«

гравировки на техническую табличку, прикрепленную к корпусу. Пломбирование преобразователей не предусмотрено.

Конструкция не предусматривает нанесение знака поверки на преобразователи.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.

Конструкция преобразователей

исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WTS-H

Номер версии ПО, не ниже

1.6

Цифровой идентификатор ПО

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 3 - 4.

Таблица 3 -

Наименование характеристики

Значение

Верхний предел измерений избыточного давления, МПа 1) 2)

от 0,1 до 60,0

Нижний предел измерений избыточного давления, МПа 1) 2)

от минус 0,1 до 0,0

Верхний предел измерений абсолютного давления, МПа (абс.) 1) 2)

от 0,1 до 25

Нижний предел измерений абсолютного давления, МПа (абс.) 1) 2)

0

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений 3)

±0,1; +0,075

Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающей среды, %/10 °C от диапазона изменения

± 0,2

Примечания:

  • 1) - конкретное значение приведено в паспорте и на технической табличке преобразователя;

  • 2) - по заказу преобразователи могут быть изготовленными в единицах измерений давления, допускаемых к применению в Российской Федерации;

  • 3) - конкретное значение указано на технической табличке, прикреплённой к корпусу преобразователи и (или) в паспорте.

Таблица 4 - Основные технические

Наименование характеристики

Значение

Выходной сигнал:

  • - аналоговый сигнал постоянного тока, мА

  • - цифровой

от 4 до 20 HART, Modbus

Напряжение питания постоянного тока, В

от 10 до 30

Масса преобразователя, кг, не более

1,2

Габаритные размеры преобразователей, мм, не более

155x130x120

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность (без конденсации), % не более

  • - атмосферное давление, кПа

от +21 до +25

95

от 84 до 106

таблиц 4 - Основные технические

Рабочие условия измерений:

  • - температура окружающей среды, °С 1)

  • - относительная влажность (без конденсации), % не более

  • - атмосферное давление, кПа

от -40 до +85 95

от 86 до 106

Маркировка взрывозащиты

1 Ex db IIC T6 Gb X; Ex tb IIIC T80°C Db X

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом

Комплектность средства измерений

приведена в таблице 5

Таблица 5 - Комплектность средств измерений

Наименование

Обозначение

Количество

Преобразователь давления

WIN10

1 шт.

Руководство по эксплуатации

1 экз.*

Паспорт

1 экз.

* 1 экземпляр на партию

Сведения о методиках (методах) измерений

приведены в разделе 3 «Назначение приборов» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия WINTERS INSTRUMENTS.

Правообладатель

WINTERS INSTRUMENTS, Китай

Адрес: 8L,1F,No. 499, Riying Bei Road, Shanghai Pilot Free Trade Zone, China

Е-mail: rzhang@winters.com

Web-сайт: www.cn-winters.com

Изготовитель

WINTERS INSTRUMENTS, Китай

Адрес: 8L,1F,No. 499, Riying Bei Road, Shanghai Pilot Free Trade Zone, China Е-mail: rzhang@winters.com

Web-сайт: www.cn-winters.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 6

Регистрационный № 92439-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генератор сигналов измерительный SMT06

Назначение средства измерений

Генератор сигналов измерительный SMT06 (далее - генератор) предназначен для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 5 кГц до 6 ГГц.

Описание средства измерений

Принцип действия генератора основан на использовании метода косвенного синтеза, который заключается в применении фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного генератора частотой 10 МГц. Далее сигнал усиливается в устройстве формирования выходного сигнала.

Генератор обеспечивает точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов, измерение частотных и амплитудных характеристик различных устройств, работающих в режимах непрерывных колебаний, частотной, фазовой, амплитудной модуляций.

Конструктивно генератор выполнен в виде моноблока в металлическом корпусе, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального программного обеспечения (далее - ПО) и персонального компьютера. Для связи с внешними устройствами имеется интерфейс IEEE 488. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, значения частоты и уровня, параметры модуляции выходного сигнала, а также сообщения об ошибках.

К генератору данного типа относится генератор сигналов измерительный SMT06, заводской номер 100688.

Заводской номер состоит из шести цифр, размещен на наклейке, приклеенной на заднюю стенку прибора. Место нанесения заводского номера представлено на рисунке 3.

Знак утверждения типа и знак поверки в виде наклеек наносятся на свободном от надписей пространстве передней панели генератора. Место нанесения знака утверждения типа и место нанесения знака поверки представлено на рисунке 2.

Ограничение доступа к местам настройки (регулировки), влияющих на измерительную информацию генератора, осуществляется пломбированием с помощью самоклеящихся этикеток на задней стенке прибора. Места нанесения пломб показаны на рисунке 3.

Общий вид генератора приведен на рисунке 1. Вид передней панели приведен на рисунке 2. Вид задней панели генератора приведен на рисунке 3.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

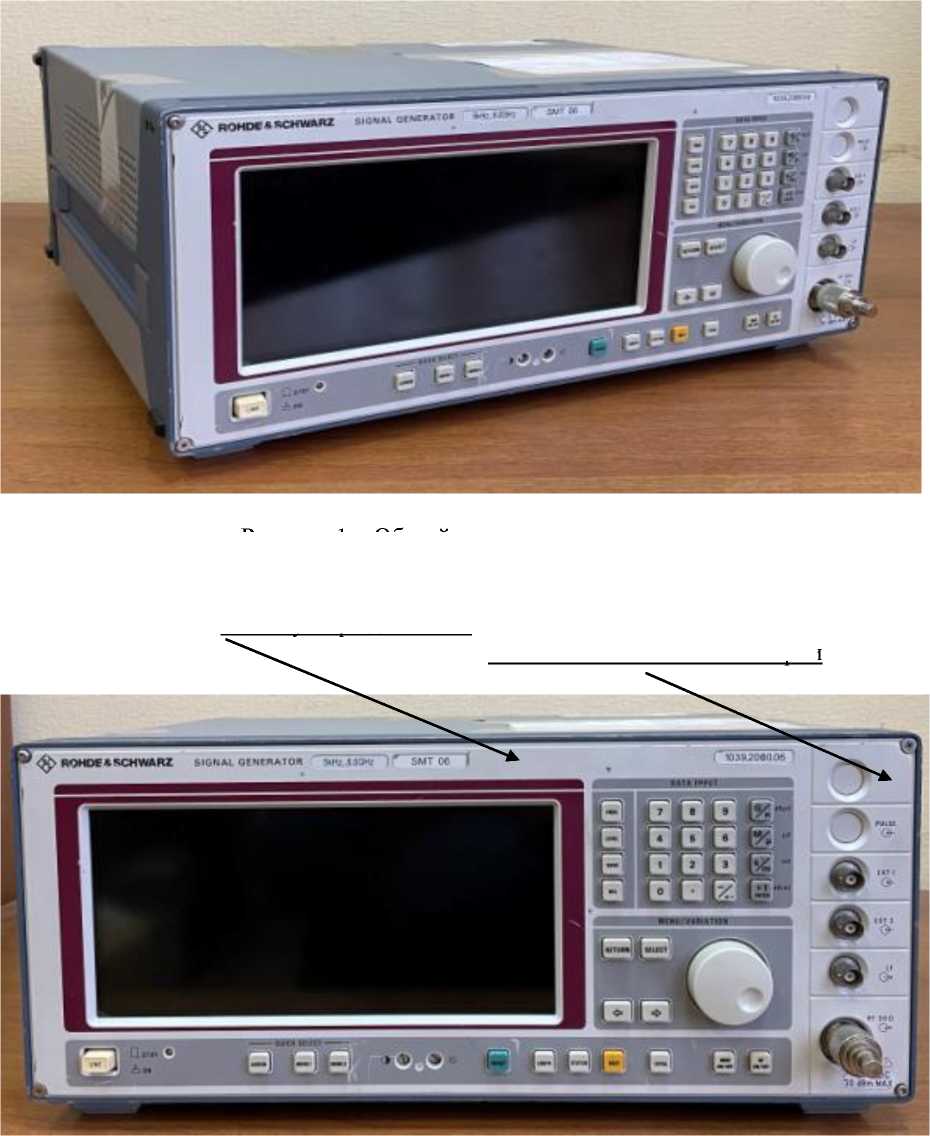

Рисунок 2 - Вид передней панели генератора

Рисунок 1 - Общий вид генератора

место нанесения знака утверждения типа

место нанесения знака поверки

место нанесения заводского номера

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

места пломбирования от несанкционированного доступа

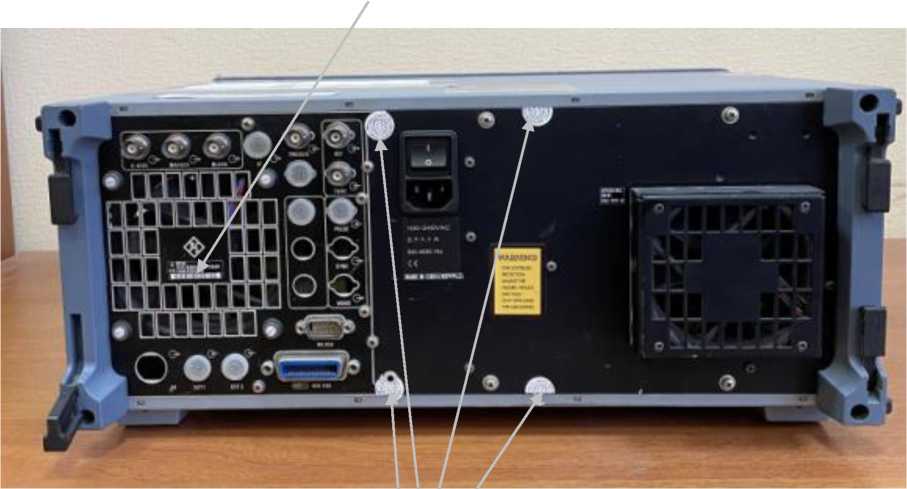

Рисунок 3 - Вид задней панели генератора

Программное обеспечение

Генератор имеет встроенное программное обеспечение (далее - ПО). Метрологически значимая часть ПО генератора представляет собой программный продукт «ПО для генераторов SMT06».

Конструкция генератора, благодаря наличию мест пломбировки, исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО для генераторов SMT06

Номер версии (идентификационный номер) ПО

не ниже 4.66

Цифровой индикатор ПО (контрольная сумма исполняемого кода)

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 0,005 до 6000,000

Шаг установки частоты, Гц

0,1

Пределы допускаемой относительной погрешности установки частоты

±1,0^106

Нестабильность частоты за 15 мин., не более

1,0^10-7

Диапазон установки выходной мощности, дБм*

от -100 до 13

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности в зависимости от диапазона частот, дБ:

—от 0,ОО5 до 1500 МГц

±1,0

—от 1500 до 3000 МГц

±1,5

—от 3000 до 6000 МГц

±2,0

Относительный уровень гармоник немодулиро-ванного выходного сигнала при уровне выходной мощности 0 дБм, дБ

-30

Диапазон установки коэффициента амплитудной модуляции (Кам), %

от 0,1 до 100,0

Пределы допускаемой абсолютной погрешности установки Кам в диапазоне Кам от 0,1 до 80,0 %**, не более

4

Диапазон установки девиации частоты, МГц

от 0,01 до 1,00

Пределы допускаемой относительной погрешности установки девиации частоты, %***, не более

3

*— здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт;

**— модулирующая частота 1 кГц;

***— модулирующая частота 1 кГц.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

20

Габаритные размеры, мм, не более

— длина

435

— высота

192

— ширина

350

Напряжение питания от сети переменного тока частотой (50±2,5) Гц, В

от 220 до 240

Потребляемая мощность, В^А, не более

300

Продолжение таблицы 3

Наименование характеристики

Значение

Рабочие условия применения:

  • — температура окружающего воздуха, °С

  • — относительная влажность воздуха при температуре +25 °С, %

  • — атмосферное давление, кПа

от +15 до +35 до 70

от 84 до 106

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на переднюю панель генератора в левом верхнем углу методом наклейки в соответствии с рисунком 2.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество, шт./экз.

Генератор сигналов измерительный

SMT06

1

Кабель питания

-

1

Методика поверки

-

1

Руководство по эксплуатации

-

1

Паспорт

-

1

Сведения о методиках (методах) измерений

приведены в разделе 5.2 «Процедура испытания» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.717-2010 «Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Фирма «Rohde & Schwarz GmbH & Co. KG», Германия

Адрес: Muhldorfstrasse 15 D-81671 Munchen

Изготовитель

Фирма «Rohde & Schwarz GmbH & Co. KG”, Германия

Адрес: Muhldorfstrasse 15 D-81671 Munchen

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 5

Регистрационный № 92440-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления MTT

Назначение средства измерений

Термопреобразователи сопротивления MTT (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры монтажной части ТС.

Описание средства измерений

Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.

Термопреобразователи представляют собой неразборную конструкцию и выполнены в виде корпуса стержневого типа (зонда) с присоединенным кабелем с удлинительными проводами, помещенным в гибкую металлическую оболочку. Внутри корпуса ТС располагаются один или два платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 66512009. Материал корпуса ТС - нержавеющая сталь.

Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.

ТС изготавливаются различных исполнений, различающихся по количеству ЧЭ, по конструктивному исполнению и по типу присоединения к объекту измерений.

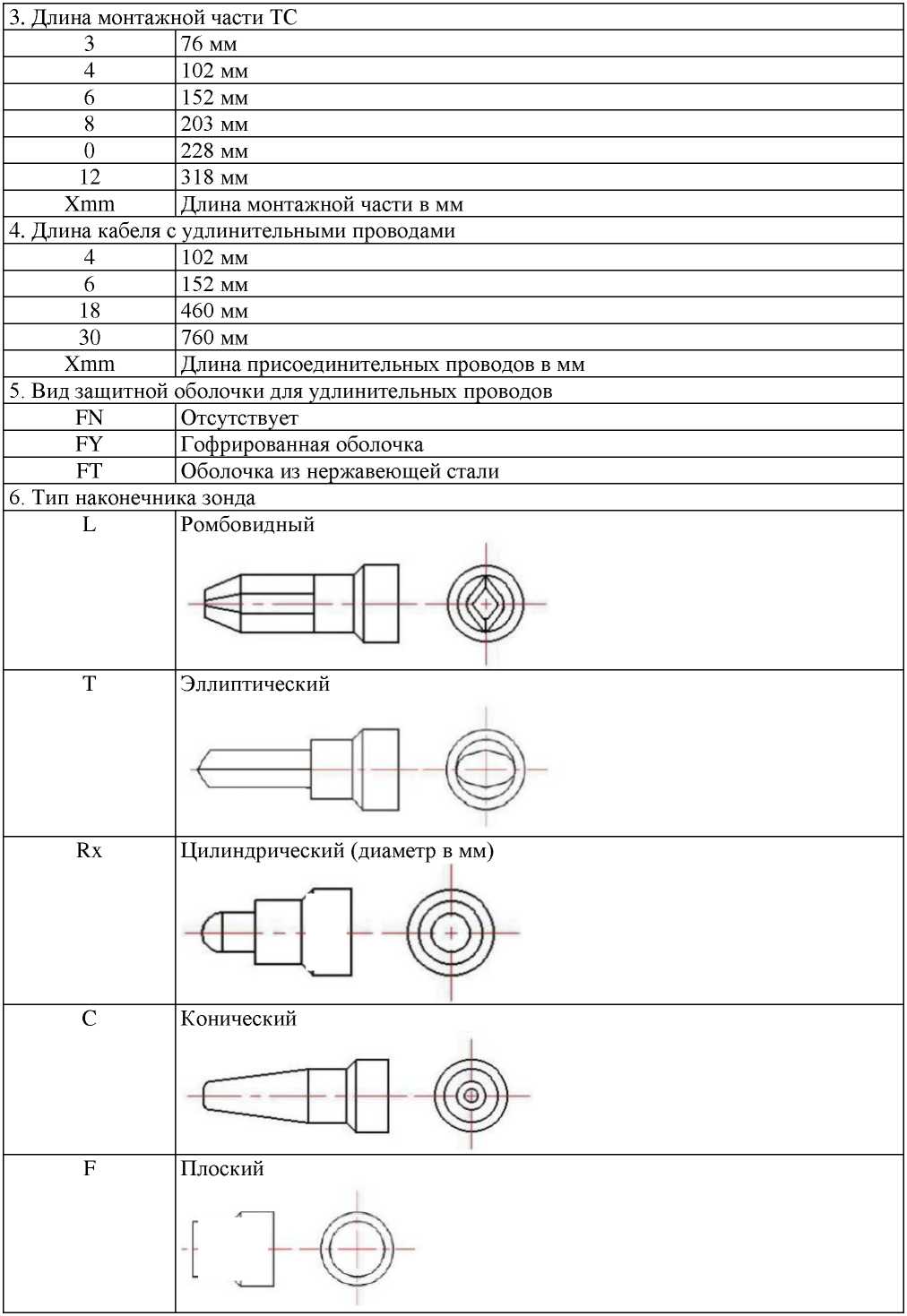

Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.

Таблица 1  - Структура условного обозначения исполнений термопреобразователей

сопротивления MTT

Термопреобразователь сопротивления MTTx - х - х - х - х - х - х - х - х - х

1  2 3 4 5 6 7 8 9 10

1. Количество ЧЭ и схема соединения внутренних проводов с ЧЭ

RTD

1 ЧЭ, 2-х проводная схема соединения внутренних проводов

RTD1

1 ЧЭ, 3-х проводная схема соединения внутренних проводов

RTD7

1 ЧЭ, 4-х проводная схема соединения внутренних проводов

RTD2

2 ЧЭ, 2-х проводная схема соединения внутренних проводов

RTD10

2 ЧЭ, 3-х проводная схема соединения внутренних проводов

RTD11

2 ЧЭ, 4-х проводная схема соединения внутренних проводов

2. Тип присоединения

1/2-22UNF

1/2

M14X1.5

M14

M16X1.5

M16

M18X1.B

M18

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

J

\

/

к

7. Длина зонда

Lx

Длина в мм

L0

Стандартный плоский зонд

8. Материал зонда

-

SUS304

3L

SUS316

C2

HasteUoy-C276

9. Тип электрического соединения

W

Прямой вывод (Y-образная клемма)

W1

Прямой вывод (круглая клемма)

P

Коммутационная панель

T

Разъем М16-7PIN

B

Съемный блокировочный разъем

10. Тип жесткого винта

FI

Стандартный крепежный винт

HD

Стандартный подвижный винт

Cx

Крепежный винт с удлиненной резьбой (длина резьбы x в мм)

YH

Подвижный винт с канавкой для полного выхода резца

YF

Крепежный винт с канавкой для полного выхода резца

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом гравировки на корпус ТС. Нанесение знака поверки на средство измерений не предусмотрено.

Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

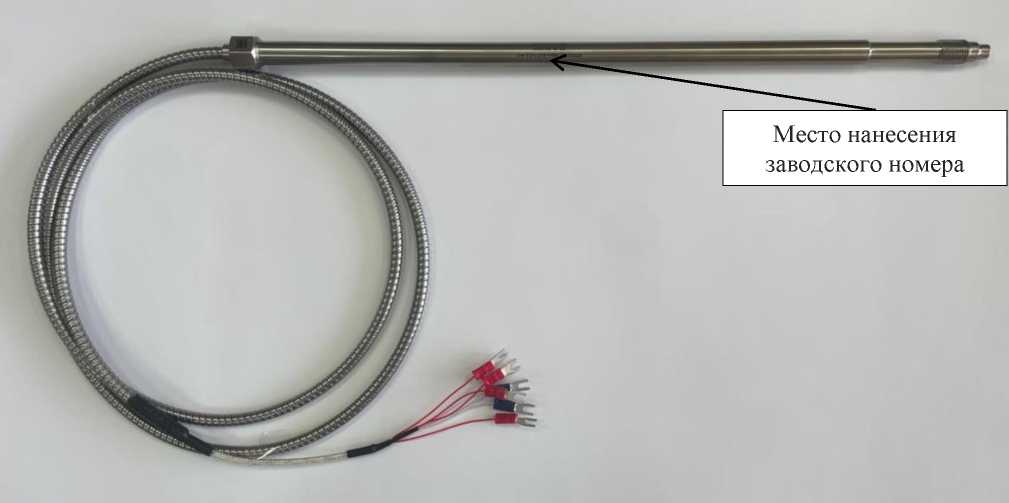

Рисунок 1 - Общий вид термопреобразователей сопротивления MTT с указанием места нанесения заводского номера

Пломбирование ТС не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики ТС приведены в таблицах 2,

3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +400

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Класс допуска ТС по ГОСТ 6651-2009

А(1), В

Температурный коэффициент а, °С-1

0,00385

Допуск по ГОСТ 6651-2009, °С:

  • - для класса А

  • - для класса В

±(0,15+0,002^|t|)(2)

±(0,3+0,005^|t|)(2)

Примечания:

  • (1) - для класса допуска «А» не допускается использование соединения проводов;

  • (2) - |t| - абсолютное значение температуры (без учета знака), °С.

2-х проводной схемы

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее

100

Диаметр монтажной части, мм

от 7,8 до 12,7

Длина монтажной части(1), мм

76; 102; 152; 203;228;

318

Длина кабеля с удлинительными проводами, мм(1)

102; 152; 460; 760

Масса, кг, не более

3

Рабочие условия эксплуатации:

  • - температура окружающего воздуха,°С

  • - относительная влажность, %, не более

от -40 до +80

90

Средняя наработка до отказа, ч, не менее

30000

Средний срок службы, лет, не менее

8

Примечание:

(1) - и более, по специальному заказу.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Термопреобразователь сопротивления

MTT

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Примечания:

  • (1) - исполнение в соответствии с заказом;

  • (2) - по дополнительному заказу.

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

Стандарт предприятия изготовителя Shanghai Sensoriot Technology Co.,Ltd., Китай.

Правообладатель

Shanghai Sensoriot Technology Co.,Ltd., Китай

Адрес: 6th floor,18th Building,No.615,Lianying Road, Songjiang District, Shanghai, China.

Телефон: +86021-37635502/+86021-37635502

E-mail: jessica@ziasiot.com

Web-сайт: https://www.ziasiot.cn/

Изготовитель

Shanghai Sensoriot Technology Co.,Ltd., Китай

Адрес: 6th floor,18th Building,No.615,Lianying Road, Songjiang District, Shanghai, China.

Телефон: +86021-37635502/+86021-37635502

E-mail: jessica@ziasiot.com

Web-сайт: https://www.ziasiot.cn/

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 11

коммерческого

Регистрационный № 92441-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) АО «Сызранский НПЗ» 2024

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Сызранский НПЗ» 2024 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов. При этом, если вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках, на сервере данное вычисление не осуществляется.

Дополнительно сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ), в том числе в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ.

От сервера информация в виде xml-файлов установленных форматов передается на АРМ энергосбытовой организации.

Передача информации от АРМ энергосбытовой организации в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера производится независимо от величины расхождения.

Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами серверов опроса более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ АО «Сызранский НПЗ» 2024 наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 03 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПК «Энергосфера» указана в таблице 1.

Таблица 1 -

данные ПК

г

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Библиотека pso metr.dll

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

СBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их

Номер ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электро-энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСВ

Границы допускаемой основной относительной погрешности (±5), %

Границы допускаемой относительной погрешности в рабочих условиях (±5), %

1

2

3

4

5

6

7

8

9

10

1

ГПП-1 110 кВ

СНПЗ, РУ-6 кВ, 3

с.ш. 6 кВ, яч. 28

ТЛШ10

Кл.т. 0,5 3000/5

Рег. № 11077-89

Фазы: А; В; С

НТМИ-6 У3

Кл.т. 0,5

6000/100

Рег. № 51199-12

Фазы: АВС

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

Активная

Реактивная

1,1

2,2

3,0

4,4

2

ГПП-1 110 кВ

СНПЗ, РУ-6 кВ, 1

с.ш. 6 кВ, яч. 17

ТЛШ10

Кл.т. 0,5 3000/5

Рег. № 11077-89

Фазы: А; В; С

НТМИ-6 У3

Кл.т. 0,5

6000/100

Рег. № 51199-12

Фазы: АВС

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

УСВ-2

Рег. №

41681-10

Сервер АО «Сызранский НПЗ»

Активная

Реактивная

1,1

2,2

3,0

4,4

3

ГПП-1 110 кВ

СНПЗ, ввод 0,4 кВ ТСН-1

ТОП-0,66

Кл.т. 0,2S 100/5

Рег. № 47959-11

Фазы: А; В; С

-

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

Активная

Реактивная

0,4

0,7

1,4

1,8

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

ГПП-2 110 кВ

СНПЗ, РУ-6 кВ, 4

с.ш. 6 кВ, яч. 56

ТОЛ-НТЗ-10

Кл.т. 0,5S

2000/5

Рег. № 51679-12

Фазы: А; В; С

ЗНОЛП-НТЗ-6

Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12

Фазы: А; В; С

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

Активная

Реактивная

1,1

2,2

3,0

4,4

2

1

2

3

4

5

5

ГПП-2 110 кВ

СНПЗ, РУ-6 кВ, 2

с.ш. 6 кВ, яч. 37

ТОЛ-НТЗ-10

Кл.т. 0,5S

2000/5

Рег. № 51679-12

Фазы: А; В; С

ЗНОЛП-НТЗ-6

Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12

Фазы: А; В; С

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

6

ГПП-1 110 кВ СНПЗ, РУ-6 кВ,

II с.ш. 6 кВ, яч.

43

ТШЛ-10

Кл.т. 0,5

3000/5

Рег. № 3972-73

Фазы: А; В; С

НТМИ-6 У3

Кл.т. 0,5

6000/100

Рег. № 51199-12

Фазы: АВС

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

7

ГПП-1 110 кВ СНПЗ, РУ-6 кВ,

IV с.ш. 6 кВ, яч.

56

ТШЛ-10

Кл.т. 0,5

3000/5

Рег. № 3972-73

Фазы: А; В; С

НТМИ-6 У3

Кл.т. 0,5

6000/100

Рег. № 51199-12

Фазы: АВС

ION 7550

Кл.т. 0,2S/0,2

Рег. № 22898-07

8

ГПП-1 110 кВ

СНПЗ, ввод 0,4 кВ ТСН-2

ТОП-0,66

Кл.т. 0,2S 100/5

Рег. № 47959-11

Фазы: А; В; С

-

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

9

ГПП-2 110 кВ СНПЗ, РУ-6 кВ, I с.ш. 6 кВ, яч. 11

ТОЛ-НТЗ-10

Кл.т. 0,5S

2000/5

Рег. № 51679-12

Фазы: А; В; С

ЗНОЛП-НТЗ-6

Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12

Фазы: А; В; С

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

УСВ-2 Рег. № 41681-10

Сервер АО «Сызранский НПЗ»

8

9

10

Активная

1,1

3,0

Реак-

2,2

4,4

тивная

Активная

1,1

3,0

Реак-

2,2

4,4

тивная

Активная

1,1

3,0

Реак-

2,2

4,4

тивная

Активная

0,4

1,4

Реак-

0,7

1,8

тивная

Активная

1,1

3,0

Реак-

2,2

4,4

тивная

Продолжение таблицы 2

1

2

3

4

5

10

ГПП-2 110 кВ

СНПЗ, РУ-6 кВ,

III с.ш. 6 кВ, яч.

24

ТОЛ-НТЗ-10

Кл.т. 0,5S

2000/5

Рег. № 51679-12

Фазы: А; В; С

ЗНОЛП-НТЗ-6

Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

11

ТП-90а 6 кВ, РУ-6 кВ, II с.ш. 6 кВ, яч. 12, ф.12

ТЛК10-5

Кл.т. 0,5

100/5

Рег. № 9143-01

Фазы: А; С

НАМИТ-10

Кл.т. 0,5

6000/100

Рег. № 16687-97

Фазы: АВС

ION 7650

Кл.т. 0,2S/0,2

Рег. № 22898-07

12

ТП-52а ТСБ 6 кВ,

РУ-6 кВ, II с.ш. 6 кВ, яч. 12, КВЛ-6 кВ ф.12

ТОЛ 10-1

Кл.т. 0,5 50/5

Рег. № 15128-01 Фазы: А; С

НАМИ-10

Кл.т. 0,2 6000/100

Рег. № 11094-87

Фазы: АВС

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

13

ТП Береговая 6 кВ, ЗРУ 6 кВ, 1 СШ 6 кВ, яч. 11,

КЛ 6 кВ

ТЛК10-5

Кл.т. 0,5 100/5

Рег. № 9143-01

Фазы: А; С

НАМИ-10

Кл.т. 0,2

6000/100

Рег. № 11094-87

Фазы: АВС

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

14

ТП Береговая 6 кВ, ЗРУ 6 кВ, 2 СШ 6 кВ, яч. 12,

КЛ 6 кВ

ТЛК10-5

Кл.т. 0,5 100/5

Рег. № 9143-01

Фазы: А; С

НАМИТ-10

Кл.т. 0,5 6000/100

Рег. № 16687-97

Фазы: АВС

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

15

ПВ-1 0,4 кВ,

Ввод 0,4 кВ

ТШП-0,66

Кл.т. 0,2S 600/5

Рег. № 47957-11

Фазы: А; В; С

-

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

УСВ-2 Рег. № 41681-10

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

Сервер АО «Сызранский НПЗ»

8

9

10

Активная

1,1

3,0

Реак-

2,2

4,4

тивная

Активная

1,1

3,0

Реак-

2,2

4,4

тивная

Активная

1,1

3,2

Реак-

2,0

4,6

тивная

Активная

1,1

3,2

Реак-

2,0

4,6

тивная

Активная

1,3

3,3

Реак-

2,3

4,7

тивная

Активная

0,7

2,2

Реак-

0,9

2,5

тивная

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

16

ПВ-2 0,4 кВ,

Ввод 0,4 кВ

ТШП-0,66

Кл.т. 0,2S 600/5

Рег. № 47957-11 Фазы: А; В; С

-

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

Активная

Реак

тивная

0,7

0,9

2,2

2,5

17

ТП 18а 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ кВ, яч. 11, КЛ

0,4 кВ

ТОП-0,66

Кл.т. 0,2S 100/5

Рег. № 47959-11 Фазы: А; В; С

-

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

УСВ-2

Рег. № 41681-10

Сервер АО «Сызранский НПЗ»

Актив

ная

Реак

тивная

0,7

0,9

2,2

2,5

18

ТП 18а 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ кВ, яч. 22, КЛ

0,4 кВ

ТОП-0,66

Кл.т. 0,2S 100/5

Рег. № 47959-11 Фазы: А; В; С

-

ION 7330

Кл.т. 0,5S/0,5

Рег. № 22898-07

Активная

Реак

тивная

0,7

0,9

2,2

2,5

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

2.

мин.

  • 3. тока 5 % от 1ном;

  • 4.

Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30

Погрешность в рабочих условиях указана для ИК №№ 3-5, 8-10, 15-18 для силы тока 2 % от 1ном, для остальных ИК - для силы ом; cos9 = 0,8инд.

Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Наименование характеристики

Значение

Количество ИК

18

Нормальные условия: параметры сети:

напряжение, % от ином

от 95 до 105

сила тока, % от 1ном

для ИК №№ 3-5, 8-10, 15-18

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: параметры сети:

напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

для ИК №№ 3-5, 8-10, 15-18

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ, ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от +5 до +40

температура окружающей среды в месте расположения сервера, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

35000

среднее время восстановления работоспособности, ч

72

для УСВ:

среднее время наработки на отказ, ч, не менее

45000

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков:

тридцатиминутный профиль нагрузки, сут, не менее

45

при отключении питания, лет, не менее

9

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

-   журнал счетчиков:

параметрирования; пропадания напряжения; коррекции времени в счетчиках.

  • -   журнал сервера:

параметрирования;

пропадания напряжения;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформаторы тока

ТЛШ10

6

Трансформаторы тока опорные

ТОП-0,66

12

Трансформаторы тока

ТОЛ-НТЗ-10

12

Трансформаторы тока

ТШЛ-10

6

Трансформаторы тока

ТЛК10-5

6

Трансформаторы тока

ТОЛ 10-1

2

Трансформаторы тока шинные

ТШП-0,66

6

Трансформаторы напряжения

НТМИ-6 У3

4

Трансформаторы напряжения

ЗНОЛП-НТЗ-6

12

Трансформаторы напряжения

НАМИТ-10

2

Трансформаторы напряжения

НАМИ-10

2

Счетчики электрической энергии многофункциональные

ION 7650

10

1

2

3

Счетчики электрической энергии многофункциональные

ION 7550

1

Счетчики электрической энергии многофункциональные

ION 7330

7

Устройства синхронизации времени

УСВ-2

1

Сервер АО «Сызранский НПЗ»

1

Методика поверки

1

Формуляр

ЭНПР.411711.196.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Сызранский НПЗ» 2024», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Сызранский нефтеперерабатывающий завод» (АО «СНПЗ») ИНН 6325004584

Юридический адрес: 446029, Самарская обл., г. Сызрань, ул. Астраханская, д. 1 Телефон: (8464) 90-80-09

E-mail: sekr@snpz.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Энерго» (ООО «РН-Энерго») ИНН 7706525041

Адрес: 143440, Московская обл., г.о. Красногорск, д. Путилково, территория Гринвуд, стр. 23, эт. 2, помещ. 129

Телефон: (495) 777-47-42

Факс: (499) 777-47-42

Web-сайт: www.rn-energo.ru

E-mail: rn-energo@rn-energo.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 7

Регистрационный № 92442-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ютекс Ру»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ютекс Ру» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от сервера в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется при каждом сеансе связи. Корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи со счетчиками, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Ютекс Ру» наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 001 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

libpso metr.so

Цифровой идентификатор ПО

01e3eae897f3ce5aa58ff2ea6b948061

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их

Измерительные компоненты

Метрологические характеристики ИК

Номер ИК

Наименование точки измерений

ТТ

ТН

Счетчик

УСВ

Сервер

Вид электроэнергии

Границы допускаемой основной относительной погрешности (±5), %

Границы допускаемой относительной погрешности в рабочих условиях (±5), %

1

2

3

4

5

6

7

8

9

10

1

ТП-43 10/0,4 кВ, РУ-0,4 кВ, 1 СШ, яч. Ввод-1

TC-12

Кл. т. 0,5 4000/5

Рег. № 26100

03 Фазы: А; В; С

-

ПСЧ-

4ТМ.05МК.16.02

Кл. т. 0,5S/1,0

Рег. № 46634-11

Активная

Реактивная

1,0

2,1

3,2

5,5

2

ТП-43 10/0,4 кВ, РУ-0,4 кВ, 2 СШ, яч. Ввод-2

TC-12

Кл. т. 0,5 4000/5

Рег. № 26100

03 Фазы: А; В; С

-

ПСЧ-

4ТМ.05МК.16.02

Кл. т. 0,5S/1,0

Рег. № 46634-11

УСВ-

3

Рег.

64242

16

Сервер, совместимый с платформой х86-х64

Активная

Реактивная

1,0

2,1

3,2

5,5

3

ТП № 50 10/0,4 кВ, РУ-10 кВ, 1 СШ, яч. 2 (камера № 2)

ARU1/N1

Кл. т. 0,5S

200/1

Рег. № 67966

17

Фазы: АВС

VRU1n/S2

Кл. т. 0,2 10000/^3/100/^3 Рег. № 55131

13 Фазы: А; В; С

ПСЧ-4ТМ.05МК.02 Кл. т. 0,5S/1,0 Рег. № 50460-18

Активная

Реактивная

1,1

2,2

3,3

5,5

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

4

ТП № 50 10/0,4 кВ, РУ-10 кВ, 2

СШ, яч. 11 (камера № 11)

ARU1/N1

Кл. т. 0,5S 200/1

Рег. № 67966-17

Фазы: АВС

VRU1n/S2

Кл. т. 0,2 I0000/V3/I00/V3 Рег. № 55131-13 Фазы: А; В; С

ПСЧ-4ТМ.05МК.02 Кл.

т. 0,5S/1,0 Рег. № 50460-18

УСВ-3 Рег. № 6424216

Сервер, совместимый с платформой

х86-х64

Активная

Реактивная

1,1

2,2

3,3

5,5

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

2 мин.

3

2 % от 1ном;

4

Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30

Погрешность в рабочих условиях указана для ИК №№ 1, 2 для силы тока 5 % от 1ном, для остальных ИК - для силы тока ; cos ф = 0,8инд.

Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Наименование характеристики

Значение

Количество ИК

4

Нормальные условия: параметры сети:

напряжение, % от ином

от 95 до 105

сила тока, % от 1ном

для ИК №№ 1, 2

от 5 до 120

для остальных ИК

от 1 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: параметры сети:

напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

для ИК №№ 1, 2

от 5 до 120

для остальных ИК

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ и ТН, °С

от +10 до +35

температура окружающей среды в месте расположения счетчиков, °С

от +10 до +35

температура окружающей среды в месте расположения сервера, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

45000

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

113

при отключении питания, лет, не менее

40

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

-   журнал счетчиков:

параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

  • -   журнал сервера: параметрирования;

пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

TC-12

6

Трансформаторы тока

ARU1/N1

2

Трансформаторы напряжения

VRU1n/S2

6

Счетчики электрической энергии многофункциональные

ПСЧ-4ТМ.05МК

4

Устройства синхронизации времени

УСВ-3

1

Сервер

Сервер, совместимый с платформой х86-х64

1

Формуляр

01.2024.ЮТЕКС-АУ.ФО

1

Методика поверки

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Ютекс Ру», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Ютекс Ру» (ООО «Ютекс Ру) ИНН 3315010390

Юридический адрес: 601301, Владимирская обл., Камешковский р-н, г. Камешково, ул. Дорожная, д. 10

Телефон: (49248) 2-50-08

Web-сайт: www.juteks-rus.ru

E-mail: info@juteks-rus.ru

Изготовитель

Акционерное общество «Энергосбытовая компания РусГидро» (АО «ЭСК РусГидро») ИНН 7804403972

Адрес места осуществления деятельности: 117393, г. Москва, ул. Архитектора Власова, д. 51

Юридический адрес: 117393, г. Москва, ул. Архитектора Власова, д. 51, каб. 46 Телефон: (495) 983-33-28

Факс: (495) 984-63-80

Web-сайт: www.esc.rushydro.ru

E-mail: esc@rushydro.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 12

Регистрационный № 92443-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (АО «Отель «Звездный», ООО «Кубанская Продуктовая Компания», ООО «Пивоваренный завод «Хадыженский», ООО «Русская свинина», АО «РАМО-М»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (АО «Отель «Звездный», ООО «Кубанская Продуктовая Компания», ООО «Пивоваренный завод «Хадыженский», ООО «Русская свинина», АО «РАМО-М») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации организациям в рамках согласованного регламента.

заинтересованным

Описание средства измерений

многоуровневую централизованным

АИИС КУЭ представляет собой многофункциональную, автоматизированную   информационно-измерительную   систему с

управлением и распределенной функцией измерений.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройства синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-nриемника типа УСВ-3 и УСВ-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АИИС КУЭ, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение и накопление измерительной информации, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер АИИС КУЭ имеет возможность получать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электрической энергии и мощности (ОРЭМ).

Передача информации от сервера АИИС КУЭ или АРМ коммерческому оператору с электронной подписью субъекта ОРЭМ, системному оператору и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УСВ-3 в качестве основного УССВ и УСВ-2 в качестве находящегося в холодном резерве УССВ, синхронизирующими собственные шкалы времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УСВ-3 или УСВ-2 осуществляется во время сеанса связи с соответствующим УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчика со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиком. При наличии расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

АИИС КУЭ присвоен заводской номер 002. Заводской номер АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера АИИС КУЭ, типографическим способом. Дополнительно заводской номер указывается в формуляре. Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Пирамида 2.0»

Номер версии (идентификационный номер) ПО

не ниже 10.5

Наименование программного модуля ПО

BinaryPackControls. dll

Цифровой идентификатор ПО

EB1984E0072ACFE1C797269B9DB15476

Наименование программного модуля ПО

CheckDataIntegrity. dll

Цифровой идентификатор ПО

E021CF9C974DD7EA91219B4D4754D5C7

Наименование программного модуля ПО

ComIECFunclions.dll

Цифровой идентификатор ПО

BE77C5655C4F19F89A1B41263A16CE27

Наименование программного модуля ПО

ComModbusFunctions.dll

Цифровой идентификатор ПО

AB65EF4B617E4F786CD87B4A560FC917

Наименование программного модуля ПО

ComStdFunctions.dll

Цифровой идентификатор ПО

EC9A86471F3713E60C1DAD056CD6E373

Наименование программного модуля ПО

DateTimeProcessing. dll

Цифровой идентификатор ПО

D1C26A2F55C7FECFF5CAF8B1C056FA4D

Наименование программного модуля ПО

SafeValuesDataUpdate.dll

Цифровой идентификатор ПО

B6740D3419A3BC1A42763860BB6FC8AB

Наименование программного модуля ПО

SimpleVerifyDataStatuses.dll

Цифровой идентификатор ПО

61C1445BB04C7F9BB4244D4A085C6A39

Наименование программного модуля ПО

SummaryCheckCRC.dll

Цифровой идентификатор ПО

EFCC55E91291DA6F80597932364430D5

Наименование программного модуля ПО

ValuesDataProcessing.dll

Цифровой идентификатор ПО

013E6FE1081A4CF0C2DE95F1BB6EE645

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3 и 4.

Таблица 2 - Состав ИК АИИС КУЭ

S о. о S о к

Наименование ИК

ТТ

ТН

Счетчик

УССВ/Сервер

Вид электрической энергии и мощности

1

1

ъ

4

5

6

7

1

ТП 234п 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1

CT

1000/5

Кл. т. 0,5

Рег. № 26070-06

-

Меркурий 234 Кл. т. 0,2S/0,5

Рег. № 48266-11

УССВ:

УСВ-3

Рег. № 64242-16 УСВ-2

Рег. № 41681-10

Сервер АИИС КУЭ:

Промышленный

компьютер

активная реактивная

2

ТП 234п 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1

CT 1000/5

Кл. т. 0,5 Рег. № 26070-06

-

Меркурий 234 Кл. т. 0,2S/0,5

Рег. № 75755-19

активная реактивная

3

ТП 10 кВ ЭТ-5-136п, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП-0,66 1000/5

Кл. т. 0,5

Рег. № 58385-14

-

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная реактивная

4

ТП 10 кВ ЭТ-5-166п, РУ 0,4 кВ, I СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП-0,66 1000/5

Кл. т. 0,5

Рег. № 54852-13

-

Меркурий 236 Кл. т. 0,5S/1,0

Рег. № 47560-11

активная реактивная

5

ТП 10 кВ ЭТ-5-166п, РУ 0,4 кВ, II СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП-М-0,66 600/5

Кл. т. 0,5

Рег. № 71205-18

-

Меркурий 230 Кл. т. 0,5S/1,0

Рег. № 23345-07

активная реактивная

6

ТП 10 кВ ЭТ-5-173п, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1

Т-0,66

1000/5

Кл. т. 0,5

Рег. № 52667-13

-

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная реактивная

1

2

3

4

5

7

ТП 10 кВ ЭТ-5-146п, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП-0,66М 1000/5 Кл. т. 0,5 Рег. № 57564-14

-

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0 Рег. № 36697-12

8

ТП 10 кВ ЭТ-5-137п, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП-0,66М 600/5 Кл. т. 0,5 Рег. № 57564-14

-

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0 Рег. № 36697-12

9

ТП 10 кВ ЭТ-5-138п, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП-0,66М 600/5 Кл. т. 0,5 Рег. № 57564-14

-

Меркурий 230 Кл. т. 0,5S/1,0

Рег. № 23345-07

10

КТП-0409 10 кВ, РУ 0,4 кВ, I СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП

1000/5

Кл. т. 0,5 Рег. № 47957-11

-

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0 Рег. № 36697-12

11

КТП-0409 10 кВ, РУ 0,4 кВ, II СШ 0,4 кВ, ввод 0,4 кВ Т-2

ТШП

ТТИ 1000/5

Кл. т. 0,5

Рег. № 47957-11

Рег. № 28139-12

-

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0 Рег. № 36697-12

12

КТП-0408 10 кВ, РУ 0,4 кВ, I СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП

600/5

Кл. т. 0,5 Рег. № 47957-11

-

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0 Рег. № 36697-12

13

КТП-0408 10 кВ, РУ 0,4 кВ, II СШ 0,4 кВ, ввод 0,4 кВ Т-2

ТШП

600/5

Кл. т. 0,5

-

СЭТ-4ТМ.02М

Кл. т. 0,5S/1,0 Рег. № 36697-12

Сервер АИИС КУЭ: Промышленный компьютер

УССВ:

УСВ-3 Рег. № 64242-16

УСВ-2

Рег. № 41681-10

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

Рег. № 47957-11

Продолжение таблицы 2

1

2

3

4

5

14

КТП-0425 10 кВ, РУ 0,4 кВ, I СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТШП

600/5

Кл. т. 0,5 Рег. № 47957-11

-

Меркурий 236

Кл. т. 0,5S/1,0 Рег. № 47560-11

15

КТП-0425 10 кВ, РУ 0,4 кВ, II СШ 0,4 кВ, ввод 0,4 кВ Т-2

ТШП-0,66 600/5

Кл. т. 0,5

Рег. № 47512-11

-

Меркурий 236 Кл. т. 0,5S/1,0 Рег. № 47560-11

16

ПС 110 кВ Военгородок, РУ 10 кВ, I СШ 10 кВ, яч. ВГР 101, КЛ 10 кВ

ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5 Рег. № 32139-06

НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0 Рег. № 36697-17

17

ПС 110 кВ Военгородок, РУ 10 кВ, IV СШ 10 кВ, яч. ВГР 406, КЛ 10 кВ

ТОЛ-СЭЩ-10 600/5 Кл. т. 0,5 Рег. № 32139-06

НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл. т. 0,5S/1,0 Рег. № 36697-12

18

БРП 10 кВ №2025п, РУ 10 кВ, 1 СШ 10 кВ, яч. 13, КЛ1 10 кВ ООО Экспоград

ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5 Рег. № 32139-11

ЗНОЛП

10000/^3:100/^3

Кл. т. 0,5

Рег. № 23544-07

Меркурий 234 Кл. т. 0,2S/0,5

Рег. № 48266-11

19

БРП 10 кВ №2025п, РУ 10 кВ,

1 СШ 10 кВ, яч. 11, КЛ1 10 кВ ООО Русский лес

ТОЛ-10-I 75/5

Кл. т. 0,5 Рег. № 15128-07

Меркурий 234 Кл. т. 0,2S/0,5

Рег. № 48266-11

Сервер АИИС КУЭ:

Промышленный компьютер

УССВ:

УСВ-3 Рег. № 64242-16

УСВ-2

Рег. № 41681-10

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

активная

реактивная

1

2

3

4

5

6

7

20

БРП 10 кВ №2025п, РУ 10 кВ,

2 СШ 10 кВ, яч. 12, КЛ2 10 кВ ООО Русский лес

ТОЛ-10-I

75/5

Кл. т. 0,5

Рег. № 15128-07

ЗНОЛП

10000/^3:100/^3

Кл. т. 0,5

Рег. № 23544-07

Меркурий 234

Кл. т. 0,2S/0,5

Рег. № 48266-11

УССВ:

УСВ-3

Рег. № 64242-16 УСВ-2

Рег. № 41681-10

Сервер АИИС КУЭ:

Промышленный

компьютер

активная реактивная

21

БРП 10 кВ №2025п, РУ 10 кВ,

2 СШ 10 кВ, яч. 10, КЛ2 10 кВ ООО Экспоград

ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5 Рег. № 32139-11

Меркурий 234 Кл. т. 0,5S/1,0

Рег. № 75755-19

активная реактивная

у

3

П р и м е ч а н и я

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице метрологических характеристик.

2 Допускается замена УССВ на аналогичное утвержденного типа.

3 Допускается замена серверов АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений

5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения

эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 -

Номер ИК

Диапазон тока

Метрологические характеристики ИК (активная энергия и мощность)

Границы основной относительной погрешности измерений, (+5), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (+ 5), %

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

1; 2

11ном ~ I1 ~ 1,211ном

0,6

1,0

1,8

0,9

1,2

1,9

0,211ном I1 < 11ном

0,9

1,4

2,6

1,1

1,6

2,8

(ТТ 0,5;

Счетчик 0,2S)

0,111ном I1 < 0,211ном

1,7

2,7

5,2

1,8

2,8

5,3

0,0511ном I1 < 0,111ном

1,7

2,8

5,3

1,8

2,9

5,3

3; 6 - 8; 10 - 13

11ном I1 1,211ном

0,8

1,1

1,9

1,6

2,1

2,6

(ТТ 0,5;

0,211ном I1 < 11ном

1,0

1,5

2,7

1,7

2,3

3,2

0,0511ном I1 < 0,211ном

1,7

2,8

5,3

2,2

3,3

5,6

Счетчик 0,5S)

4; 5; 9; 14; 15

11ном I1 1,211ном

0,8

1,1

1,9

1,6

2,1

2,6

0,211ном I1 < 11ном

1,0

1,5

2,7

1,7

2,3

3,2

(ТТ 0,5;

Счетчик 0,5S)

0,111ном I1 < 0,211ном

1,7

2,8

5,3

2,2

3,3

5,6

0,0511ном I1 < 0,111ном

1,7

2,9

5,4

2,2

3,4

5,6

16; 17

11ном I1 1,211ном

1,0

1,4

2,3

1,7

2,2

2,9

(ТТ 0,5; ТН 0,5;

0,211ном I1 < 11ном

1,2

1,7

3,0

1,8

2,4

3,5

0,0511ном I1 < 0,211ном

1,8

2,9

5,4

2,3

3,4

5,7

Счетчик 0,5S)

18 - 20

11ном I1 1,211ном

0,9

1,2

2,2

1,1

1,5

2,3

0,211ном I1 < 11ном

1,1

1,6

2,9

1,2

1,8

3,0

(ТТ 0,5; ТН 0,5;

Счетчик 0,2S)

0,111ном I1 < 0,211ном

1,8

2,8

5,4

1,9

2,9

5,5

0,0511ном I1 < 0,111ном

1,8

2,9

5,4

1,9

3,0

5,5

21

11ном I1 1,211ном

1,0

1,4

2,3

1,7

2,2

2,9

0,211ном I1 < 11ном

1,2

1,7

3,0

1,8

2,4

3,5

(ТТ 0,5; ТН 0,5; Счетчик 0,5S)

0,111ном I1 < 0,211ном

1,8

2,9

5,4

2,3

3,4

5,7

0,0511ном I1 < 0,111ном

1,8

3,0

5,5

2,3

3,5

5,8

таблицы 3

Номер ИК

Диапазон тока

Метрологические характеристики ИК (реактивная энергия и мощность)

Границы основной относительной погрешности измерений, (+5), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (+ 5) , %

cos ф = 0,8

cos ф = 0,5

cos ф = 0,8

cos ф = 0,5

1; 2

11ном I1 1,211ном

1,5

1,0

2,3

2,0

0,211ном I1 < 11ном

2,2

1,3

2,8

2,2

(ТТ 0,5;

Счетчик 0,5)

0,111ном I1 < 0,211ном

4,2

2,4

4,6

3,0

0,0511ном I1 < 0,111ном

4,3

2,6

4,7

3,1

3; 6 - 8; 10 - 13

11ном I1 1,211ном

1,8

1,3

3,9

3,7

(ТТ 0,5;

Счетчик 1,0)

0,211ном I1 < 11ном

2,4

1,6

4,2

3,8

0,0511ном I1 < 0,211ном

4,3

2,6

5,5

4,3

4; 5; 9; 14; 15

11ном I1 1,211ном

1,8

1,3

3,9

3,7

0,211ном I1 < 11ном

2,4

1,6

4,2

3,8

(ТТ 0,5;

Счетчик 1,0)

0,111ном I1 < 0,211ном

4,3

2,6

5,5

4,3

0,0511ном I1 < 0,111ном

4,5

2,9

5,7

4,5

16; 17

11ном I1 1,211ном

2,1

1,5

4,0

3,8

(ТТ 0,5; ТН 0,5;

Счетчик 1,0)

0,211ном I1 < 11ном

2,6

1,8

4,3

3,9

0,0511ном I1 < 0,211ном

4,4

2,7

5,6

4,4

18 - 20

11ном I1 1,211ном

1,9

1,2

2,6

2,1

0,211ном I1 < 11ном

2,4

1,5

3,0

2,3

(ТТ 0,5; ТН 0,5;

Счетчик 0,5)

0,111ном I1 < 0,211ном

4,3

2,5

4,7

3,1

0,0511ном I1 < 0,111ном

4,4

2,7

4,8

3,2

21

11ном I1 1,211ном

2,1

1,5

4,0

3,8

0,211ном I1 < 11ном

2,6

1,8

4,3

3,9

(ТТ 0,5; ТН 0,5;

Счетчик 1,0)

0,111ном I1 < 0,211ном

4,4

2,7

5,6

4,4

0,0511ном I1 < 0,111ном

4,6

3,0

5,8

4,5

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с____________________________________

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические

ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

21

Нормальные условия: параметры сети:

- напряжение, % от Uном

от 99 до101

- ток, % от Iном

от 5 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos ф

от 0,5 инд. до 0,8 емк.

температура окружающей среды, °С

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Uном

от 90 до 110

- ток, % от Iном

от 5 до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cosф

от 0,5 инд. до 0,8 емк.

температура окружающей среды для ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от 0 до +40

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее

165000

- среднее время восстановления работоспособности, сут, не более

3

Сервер АИИС КУЭ:

- среднее время наработки на отказ, ч, не менее

150000

- среднее время восстановления работоспособности, ч, не более

1

УССВ:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

2

Глубина хранения информации Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

- при отключении питания, лет, не менее

5

Сервер АИИС КУЭ:

- хранение результатов измерений и информации о состоянии

средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения (в т. ч. и пофазного);

  • - коррекции времени в счетчике;

  • - журнал серверов:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчиках и серверах;

  • - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения и тока;

  • - испытательной коробки;

  • - серверов (серверных шкафов);

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчиков;

  • - серверов.

Возможность коррекции времени:

  • - в счетчиках (функция автоматизирована);

  • - в серверах (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована);

  • - о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Трансформатор тока

CT

6

Трансформатор тока

ТШП-0,66

9

Трансформатор тока

ТШП-М-0,66

3

Трансформатор тока

Т-0,66

3

Трансформатор тока

ТШП-0,66М

9

Трансформатор тока

ТШП

14

Трансформатор тока

ТТИ

1

Трансформатор тока

ТОЛ-СЭЩ-10

8

Трансформатор тока

ТОЛ-10-I

4

Трансформатор напряжения

НАМИ-10-95 УХЛ2

2

Трансформатор напряжения

ЗНОЛП

6

Счетчик электрической энергии

Меркурий 234

6

Счетчик электрической энергии

СЭТ-4ТМ.03М

6

Счетчик электрической энергии

Меркурий 236

3

Счетчик электрической энергии

Меркурий 230

2

Счетчик электрической энергии

СЭТ-4ТМ.02М

4

Устройство синхронизации системного времени

УСВ-3

1

Устройство синхронизации системного времени

УСВ-2

1

Сервер АИИС КУЭ

Промышленный компьютер

1

Программное обеспечение

«Пирамида 2.0»

1

Формуляр

АСВЭ 479.01.000 ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (АО «Отель «Звездный», ООО «Кубанская Продуктовая Компания», ООО «Пивоваренный завод «Хадыженский», ООО «Русская свинина», АО «РАМО-М»)», аттестованном ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «КЭС» (ООО «КЭС») ИНН: 2308138781

Юридический адрес: 350000, г. Краснодар, ул. Гимназическая, д. 55/1

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Адрес места осуществления деятельности: 600009, г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1479

Лист № 1

Всего листов 11

Регистрационный № 92444-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Псковэнергосбыт»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Псковэнергосбыт» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов заинтересованным организациям.

и передачи полученной информации

Описание средства измерений

многофункциональную, двухуровневую управлением и распределённой функцией

АИИС КУЭ представляет собой автоматизированную систему с централизованным измерений.

АИИС КУЭ включает в себя следующие уровни:

первый уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя измерительные трансформаторы напряжения (далее - ТН), измерительные трансформаторы тока (далее - ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс (далее - ИВК), включает в себя сервер базы данных (далее - БД) АО «Псковэнергосбыт», устройство синхронизации системного времени (далее - УССВ), автоматизированные рабочие места (далее - АРМ), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижних уровней, ее обработку и хранение.

АИИС КУЭ решает следующие задачи:

  • -  измерение 30-минутных приращений активной и реактивной электроэнергии;

  • -  периодический (один раз в сутки) и/или по запросу автоматический сбор привязанных к шкале координированного времени UTC(SU) результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

  • - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

  • - передача результатов участникам ОРЭМ, прием информации о результатах измерений и состоянии средств измерений от смежных субъектов ОРЭМ;

  • - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);

  • - диагностика и мониторинг функционирования технических и программных средств

АИИС КУЭ;

  • - конфигурирование и настройка параметров АИИС КУЭ;

  • - ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ);

  • -  сбор, хранение и передачу журналов событий счетчиков;

  • - предоставление дистанционного доступа к компонентам АИИС КУЭ (по запросу).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с единым календарным временем.

Цифровой сигнал с выходов счетчиков по линиям связи и далее через GSM канал связи также поступает на сервер БД АО «Псковэнергосбыт».

При помощи программного обеспечения (ПО) сервер БД осуществляет обработку измерительной информации (умножение на коэффициенты трансформации, перевод измеренных значений в именованные физические величины), формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в АО «АТС» и прочим заинтересованным организациям в рамках согласованного регламента.

АИИС КУЭ обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). Для обеспечения единства измерений используется шкала координированного времени UTC(SU). В СОЕВ входят часы УССВ, счетчиков, сервера БД. В качестве устройства синхронизации времени используется УСВ-3. УСВ-3 осуществляет прием сигналов точного времени от ГЛОНАСС-приемника непрерывно.

Сравнение показаний часов сервера БД и УСВ-3 происходит не реже одного раза в сутки. Синхронизация часов сервера БД и УСВ-3 осуществляется независимо от показаний часов сервера БД и УСВ-3.

Сравнение показаний часов счетчиков и сервера БД происходит один раз в сутки. Синхронизация часов счетчиков и сервера БД осуществляется при расхождении показаний часов на величину более чем ±1 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1272) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПО «АльфаЦЕНТР» Библиотека ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС

КУЭ и их основные метрологические характеристики

о S о к

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УССВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

ПС 110 кВ Псков (ПС 53), ОРУ 110 кВ, ввод 110 кВ от

АТ-1 ПС 330 кВ Псков

SB 0,8

Кл. т. 0,2S

Ктт 1000/5 Рег. № 20951-08

VEOT 123

Кл. т. 0,2

Ктн 110000:^3/100:^3

Рег. № 37112-14

VEOT 123

Кл. т. 0,2

Ктн 110000:^3/100:^3

Рег. № 37112-14

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5

Рег. № 31857-11

УСВ-3

Рег. № 64242-16

активная реактивная

±0,6

±1,3

±1,7

±3,9

2

ПС 110 кВ Псков (ПС 53), ОРУ 110 кВ, ввод 110 кВ от

АТ-2 ПС 330 кВ Псков

SB 0,8

Кл. т. 0,2S

Ктт 1000/5 Рег. № 20951-08

VEOT 123

Кл. т. 0,2

Ктн 110000:^3/100:^3 Рег. № 37112-14

VEOT 123

Кл. т. 0,2

Ктн 110000:^3/100:^3

Рег. № 37112-14

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5

Рег. № 31857-11

активная реактивная

±0,6

±1,3

±1,7

±3,9

Продолжение таблицы 2

1

2

3

4

5

3

ПС 110 кВ Тямша (ПС 253),

ЗРУ-10 кВ, 1СШ-10 кВ, КЛ 10 кВ ф.253-10

ТЛМ-10

Кл. т. 0,5

Ктт 150/5

Рег. № 2473-69

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69

A1802RAL-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

4

ПС 110 кВ Дно (ПС 116), ОРУ 110 кВ, ВЛ 110 кВ Дно -

Светлицы (Л.Светлая-2)

ТФНД-110М

Кл. т. 0,5

Ктт 300/5

Рег. № 2793-71

НКФ-110-57 У1

Кл. т. 0,5 Ктн 110000:^3/100:^3

Рег. № 14205-94

НКФ-110-57 У1

Кл. т. 0,5

Ктн 110000:^3/100:^3

Рег. № 14205-94

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

5

ПС 110 кВ Подберезье (ПС 202), ОРУ 110 кВ, 2 СШ 110 кВ, ВЛ 110 кВ Дунаево -

Подберезье (Л.Холмская-1)

ТБМО-110 УХЛ1 Кл. т. 0,2S Ктт 100/1 Рег. № 23256-05

НКФ-110-57

Кл. т. 1

Ктн 110000:^3/100:^3

Рег. № 1188-58

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

6

ПС 110 кВ Плюсса (ПС 113), ОРУ 110 кВ, 2 СШ 110 кВ,

ВЛ 110 кВ Плюсса-Серебрянка (Плюсская-2)

ТФЗМ-110Б-IУ1 Кл. т. 0,5 Ктт 600/5 Рег. № 2793-71

НКФ-110-57 У1

Кл. т. 0,5 Ктн 110000:^3/100:^3

Рег. № 14205-94

НКФ-110-57 У1

Кл. т. 0,5

Ктн 110000:^3/100:^3

Рег. № 14205-94

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

6

7

8

9

активная

±1,1

±3,1

реактивная

±2,6

±5,6

активная

±1,1

±3,1

УСВ-3

Рег. № 64242-16

реактивная

±2,6

±5,6

активная

±1,4

±2,2

реактивная

±3,1

±4,4

активная

±1,1

±3,1

реактивная

±2,6

±5,6

Продолжение таблицы 2

1

2

3

4

5

7

ПС 110 кВ Добручи (ПС 508), ОРУ 110 кВ, 1 СШ 110 кВ, ВЛ 110 кВ Сланцы-Цемент-Добручи (Сланцевская-5)

ТБМО-110 УХЛ1 Кл. т. 0,2S Ктт 200/1

Рег. № 23256-05

НКФ110-83У1

Кл. т. 0,5 Ктн 110000:^3/100:^3

Рег. № 1188-84

НКФ110-83У1

Кл. т. 0,5 Ктн 110000:^3/100:^3

Рег. № 1188-84

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

8

ПС 35 кВ Заплюсье (ПС 85), ОРУ 35 кВ, 1 СШ 35 кВ,

ВЛ 35 кВ Володарская-Заплюсье (Заплюсская-1)

ТОЛ-35

Кл. т. 0,5S

Ктт 100/5 Рег. № 21256-07

НАМИ-35 УХЛ1

Кл. т. 0,5

Ктн 35000/100

Рег. № 19813-00

A1802RAL-

P4GB-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

9

ПС 110 кВ Кунья (ПС-139),

ОРУ 110 кВ, 1 СШ 110 кВ,

ВЛ 110 кВ Воробьи-Кунья с отпайкой на ПС Пустыньки (Л.Нелидовская-2)

ТБМО-110 УХЛ1

Кл. т. 0,2S

Ктт 200/1

Рег. № 23256-05

ТБМО-110 УХЛ1 Кл. т. 0,2S Ктт 200/1 Рег. № 60541-15

ТБМО-110 УХЛ1 Кл. т. 0,2S Ктт 200/1 Рег. № 23256-05

НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:^3/100:^3

Рег. № 14205-94

НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:^3/100:^3

Рег. № 14205-94

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

10

ПС 110 кВ Пустыньки (ПС 204), ОРУ 110 кВ, ввод 110 кВ Т-1, отпайка от ВЛ 110 кВ Воробьи - Кунья с отпайкой на ПС Пустыньки (Л.Нелидовская-2)

ТГФМ-110 II*

Кл. т. 0,5

Ктт 100/5 Рег. № 36672-08

НКФ110-83У1 Кл. т. 0,5

Ктн 110000:^3/100:^3

Рег. № 1188-84

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

УСВ-3 Рег. № 64242-16

7

8

9

активная

±0,8

±1,8

реактивная

±1,8

±4,0

активная

±1,1

±2,8

реактивная

±2,6

±5,3

активная

±0,8

±1,8

реактивная

±1,8

±4,0

активная

±1,1

±3,1

реактивная

±2,6

±5,6

Продолжение таблицы 2

1

2

3

4

5

11

ПС 110 кВ ПКК (ПС 504). ЗРУ-10 кВ. 1 СШ 10 кВ. яч. 1. КЛ 10 кВ л. 504-01

ТОЛ-СВЭЛ-10

Кл. т. 0.5

Ктт 600/5

Рег. № 42663-09

ЗНОЛ.06-10

Кл. т. 0.5

Ктн 10000:^3/100:^3

Рег. № 3344-72

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

12

ПС 110 кВ ПКК (ПС 504). ЗРУ-10 кВ. 2 СШ 10 кВ.

яч. 15. КЛ 10 кВ л. 504-09

ТОЛ 10-1

Кл. т. 0.5

Ктт 400/5 Рег. № 15128-03

НАМИ-10

Кл. т. 0.2

Ктн 10000/100 Рег. № 11094-87

A1802RAL-

P4G-DW-4

Кл. т. 0,2S/0,5 Рег. № 31857-11

6

7

8

9

активная

±1,1

±3,1

УСВ-3

Рег. №

реактивная

±2,6

±5,6

активная

±0,9

±3,0

64242-16

реактивная

±2,3

±5,5

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана:

  • -  для ИК № 1, 2, 5, 7-9 - при cos ф = 0,8 инд, 1=0.02^1ном и температуре окружающего воздуха в месте расположения счетчиков от -40 °C до +65 °C;

  • -  для ИК № 3, 4, 6, 10-12 - при cos ф = 0.8 инд. 1=0.05^1ном и температуре окружающего воздуха в месте расположения счетчиков от -40 °C до +65 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № -регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ. ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже. чем у перечисленных в таблице 2, при условии. что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УССВ на аналогичные утвержденного типа.

  • 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 8. Допускается изменение наименований ИК без изменения объекта измерений.

  • 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

12

Нормальные условия:

- параметры сети:

- напряжение, % от ином

98 до 102

- ток, % от 1ном

100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos ф

0,9

- температура окружающей среды, °С

от +21 до +25

Условия эксплуатации:

- параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2(5) до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos ф

от 0,5 инд до 0,8 емк

- температура окружающей среды для ТТ и ТН, °С

от -45 до +40

- температура окружающей среды в месте расположения счетчиков электроэнергии, оС

от -40 до +65

- температура окружающей среды в месте расположения сервера, °С

от +5 до +35

- температура окружающей среды в месте расположения УССВ, °С

от +5 до +35

Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии:

- среднее время наработки на отказ, ч, не менее

120000

- среднее время восстановления работоспособности, ч

2

УССВ:

- среднее время наработки на отказ, ч, не менее

45000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

100000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

Счетчики электроэнергии:

- тридцатиминутный профиль нагрузки, сут, не менее

45

- при отключении питания, год, не менее

30

Сервер:

- хранение результатов измерений и информации состояний средств измерений, год, не менее

3,5

Надежность системных решений:

  • - защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

  • - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - изменения значений результатов измерений;

  • - изменения коэффициентов трансформации измерительных ТТ и ТН;

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и сервере БД.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

-счётчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера БД;

  • - защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счётчика;

  • - сервера БД.

Возможность коррекции времени в:

  • - счётчиках (функция автоматизирована);

  • - сервере БД (функция автоматизирована).

Возможность сбора информации:

  • - о состоянии средств измерений;

  • - о результатах измерений (функция автоматизирована). Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформаторы тока

SB 0,8

6

Трансформаторы тока

ТБМО-110 УХЛ1

9

Трансформаторы тока

ТГФМ-110 П*

3

Трансформаторы тока измерительные

ТФЗМ-110Б-1У1

3

Трансформаторы тока измерительные

ТФНД-110М

3

Трансформаторы тока

ТОЛ-35

2

Трансформаторы тока

ТЛМ-10

2

Трансформаторы тока

ТОЛ 10-1

2

Трансформаторы тока

ТОЛ-СВЭЛ-10

2

Трансформаторы напряжения

VEOT 123

6

Трансформаторы напряжения

НКФ-110-57

3

Продолжение таблицы 4

1

2

3

Трансформаторы напряжения

НКФ-110-57 У1

18

Трансформаторы напряжения

НКФ110-83У1

9

Трансформаторы напряжения антирезонансные трехфазные

НАМИ-35 УХЛ1

1

Трансформаторы напряжения

ЗНОЛ.06-10

3

Трансформаторы напряжения

НАМИ-10

2

Трансформаторы напряжения

НТМИ-10-66

1

Счетчики электрической энергии трехфазные многофункциональные

A1802RAL-P4G-DW-4

10

Счетчики электрической энергии трехфазные многофункциональные

A1802RAL-P4GB-DW-4

2

Устройство синхронизации времени

УСВ-3

1

Программное обеспечение

«АльфаЦЕНТР»

1

Паспорт-формуляр

ПЭСС.411711.АИИС.1272 ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Псковэнергосбыт», аттестованном ООО «МЦМО», г. Владимир, уникальный номер записи в реестре аккредитованных лиц № 01.00324-2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Псковэнергосбыт» (АО «Псковэнергосбыт») ИНН 6027084016

Юридический адрес: 180000, Псковская обл., г. Псков, ул. Калинина, д. 17 Телефон: (8112) 597-307

Факс: (8112) 597-932

E-mail: enersbit@pskovenergosbit.ru

Изготовитель

Акционерное общество «Псковэнергосбыт» (АО «Псковэнергосбыт»)

ИНН 6027084016

Адрес: 180000, Псковская обл., г. Псков, ул. Калинина, д. 17 Телефон: (8112) 597-307

Факс: (8112) 597-932

E-mail: enersbit@pskovenergosbit.ru

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709.

Приказ Росстандарта №1479 от 21.06.2024, https://oei-analitika.ru
