Сведения о средстве измерений: 58386-20 Трансформаторы тока

Номер по Госреестру СИ: 58386-20
58386-20 Трансформаторы тока
(ТОП-0,66)

Назначение средства измерений:
Трансформаторы тока ТОП-0,66  (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока до 0,66 кВ частотой 50 или 60 Гц.

сертификация программного обеспечения

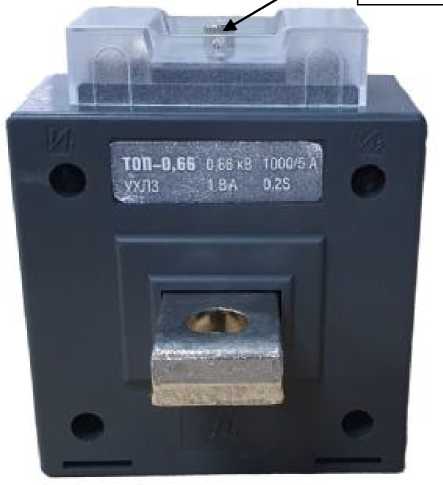

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

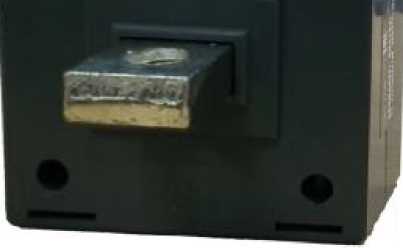

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 25.02.2020
Срок свидетельства - 30.01.2025
Номер записи - 176026
ID в реестре СИ - 1065415
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТОП-0,66 УХЛ3, ТОП-0,66 У3, ТОП-0,66 100/5 А УХЛ3, ТОП-0,66 (УХЛ3), ТОП-0,66, ТОП, Нет модификации,

Производитель

Изготовитель - Фирма "Zhejiang Dixsen Electrical Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MV_12 Проверить как часто используются эталоны (по всем аккредитованным организациям)

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 57902
Выдано извещений - 7
Кол-во периодических поверок - 208
Кол-во средств измерений - 34958
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 3336 дн.

Приказы РСТ, где упоминается данный тип СИ

№1379 от 2021.07.20 О внесении изменений в сведения об утвержденном типе средств измерений

№1380 от 2021.07.20 О внесении изменений в сведения об утвержденном типе средств измерений

№2392 от 2021.10.26 Об утверждении типов средств измерений

№2247 от 2023.10.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

№2115 от 2021.09.27 Об утверждении типов средств измерений

№3041 от 2022.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)

№2357 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учёта электроэнергии (АИИС КУЭ) АО "Тандер" (16-я очередь)

№1898 от 2022.08.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

№2358 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учёта электроэнергии (АИИС КУЭ) АО "Тандер" (15-я очередь)

№882 от 2021.05.31 О внесении изменений в сведения об утвержденном типе средств измерений

№883 от 2021.05.31 О внесении изменений в сведения об утвержденном типе средств измерений

№941 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений

№942 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений

№1676 от 2022.07.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

№134 от 2023.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№1853 от 2023.09.08 ПРИКАЗ_Об утверждении типов средств измерений (15)

№718 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ АО "Тандер" (11-я очередь)

№2034 от 2020.12.07 О внесении изменений в описание типа СИ на АИИС КУЭ АО «Тандер» (14-я очередь)

№902 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений

№901 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений

№1595 от 2021.08.02 О внесении изменений в сведения об утвержденном типе средств измерений

№1596 от 2021.08.02 О внесении изменений в сведения об утвержденном типе средств измерений

№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)

№180 от 2024.01.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1324 от 2024.05.30 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1491 от 2024.06.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№2116 от 2021.09.27 Об утверждении типов средств измерений

№3089 от 2021.12.30 ПРИКАЗ_Об утверждении типов средств измерений (15)

№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В

№1331 от 2022.06.01 ПРИКАЗ_Об утверждении типов средств измерений (21)

№1357 от 2022.06.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)

№1536 от 2022.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2261 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2406 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)

№1927 от 2023.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2412 от 2023.11.21 ПРИКАЗ_Об утверждении типов средств измерений (13)

№52 от 2024.01.15 ПРИКАЗ_Об утверждении типов средств измерений (17)

№489 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

№1968 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (19)

№2918 от 2019.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Тандер" (9-я очередь)

№119 от 2020.01.30 Об утверждении типов средств измерений 77

№327 от 2020.02.17 О продлении срока действия свидетельств об утверждении типа средств измерений 19 шт

№2601 от 2021.11.19 Об утверждении типов средств измерений

№1240 от 2022.05.23 Приказ о внесении изменений в сведения об утвержденных типах СИ (3)

№1355 от 2022.06.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)

№1378 от 2022.06.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)

№1464 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (19)

№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2665 от 2022.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)

№3209 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)

№1719 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№1916 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

№220 от 2024.01.25 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)

№2054 от 2024.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТОП-0,66)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
58386-20 Трансформаторы тока (ТОП-0,66)
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ )		 40110-18 Трансформаторы тока (ТОП 0,66)
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары)

Все средства измерений Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
28139-12
07.06.2027
 Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ, ТТИ
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		5 лет
39231-11
18.05.2026
 Амперметры, вольтметры, Э47
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		2 года
54961-13
09.07.2029
 Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ, типа ТРП
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		8 лет
58385-14
29.08.2019
 Трансформаторы тока, ТШП-0,66
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		8 лет
58386-14
29.08.2019
 Трансформаторы тока, ТОП-0,66
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		8 лет
58386-20
30.01.2025
 Трансформаторы тока, ТОП-0,66
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		8 лет
58385-20
30.01.2025
 Трансформаторы тока, ТШП-0,66
Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) 		ОТ
МП 		8 лет
Отчет - OW_7 Поверка в динамике по владельцу СИ
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТОП 0,66)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОСЕРВИС"
(RA.RU.312784)
  • ТОП-0,66 У3
    		•  3 0 3 0 3 0 3
    ООО "НПО "МИР"
    (RA.RU.311522)
  • ТОП-0,66
  • ТОП
    		•  59 0 59 0 3 0 3
    "Саратовские РС"
    (РОСС RU.0001.310106)
  • ТОП-0,66 (УХЛ3)
    		•  3 3 0 0 3 3 0
    ДЦМ ЗАБ
    (RA.RU.312774)
  • ТОП-0,66
    		•  9 0 9 0 9 0 9
    ООО НПК "ЭТАЛОН-ТЕСТ"
    (RA.RU.311710)
  • ТОП-0,66
    		•  44503 3474 44503 0 0 21660 21660 0
    АО "ВОЛОГДАОБЛЭНЕРГО"
    (RA.RU.312702)
  • ТОП-0,66
    		•  22 7 0 22 4 22 0 22
    ООО "МЦМ"
    (RA.RU.312223)
  • ТОП-0,66
    		•  13188 13188 0 0 13188 13188 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)    		 РСТ
  • ТОП-0,66
    		•  3 0 3 0 3 0 3
    ООО "МЕТРОСЕРВИС"
    (RA.RU.311269)
  • ТОП-0,66 УХЛ3
    		•  6 6 0 6 0 6 0 6
    ДЦМ СЕВ
    (RA.RU.312768)
  • ТОП-0,66 УХЛ3
    		•  1 0 1 0 1 0 1
    ООО "ГАЗПРОМ ЭНЕРГО"
    (RA.RU.312965)
  • ТОП-0,66
    		•  12 12 0 12 0 12 0 12
    АО "ГОРЭЛЕКТРОСЕТЬ"
    (RA.RU.314414)
  • ТОП-0,66
    		•  3 3 0 3 0 3 0 3
    ДЦМ ЗАБ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТОП-0,66
    		•  6 6 0 6 0 6 0 6
    ООО"ИИК "УЭНКО"
    (RA.RU.311318)
  • ТОП-0,66 100/5 А УХЛ3
    		•  6 6 0 6 0 6 0 6
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)    		 РСТ
  • ТОП-0,66
    		•  16 3 0 16 0 16 0 16
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)    		 РСТ
  • Нет модификации
  • ТОП-0,66 УХЛ3
    		•  30 0 30 0 30 0 30
    ООО "НПК"
    (RA.RU.313336)
  • ТОП-0,66 УХЛ3
    		•  3 3 0 3 3 0 0 0
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)    		 РСТ
  • ТОП-0,66
    		•  18 0 18 0 18 0 18
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)    		 РСТ
  • ТОП-0,66
    		•  11 11 0 11 0 0 0 0

    Стоимость поверки Трансформаторы тока (ТОП 0,66)

    Организация, регион Стоимость, руб Средняя стоимость
    Забайкальский центр метрологии - структурное подразделение Забайкальской железной дороги - филиала ОАО РЖД
    Забайкальский край     		1973 1587
    ФБУ Рязанский ЦСМ
    Рязанская область     		1200 1587

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОП-0,66

    ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

    Техническая документация изготовителя ZHEJIANG DIXSEN ELECTRICAL CO., LTD.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке или в паспорт в виде оттиска поверительного клейма.


    Изготовитель


    ZHEJIANG DIXSEN ELECTRICAL CO., LTD., Китай
    Адрес: Daqiao industrial Zone, Wenzhou, P.R.C.
    Телефон (факс): +86 57762865113, +86 57762865112
    Web-сайт: www.dixsen.com
    E-mail dixsen@dixsen.com

    Заявитель


    Общество с ограниченной ответственностью    «ИЭК    ХОЛДИНГ»
    (ООО «ИЭК ХОЛДИНГ»)
    ИНН 7724635872
    Адрес: 142100, Московская область, г. Подольск, ул. Проспект Ленина, д. 107/49, офис 457
    Телефон (факс): +7 (495) 542-22-22; +7 (495) 542-22-20
    Web-сайт: www.iek.ru
    E-mail: info@iek.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в г. Москве и Московской области»
    (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции.

    Конструкция трансформаторов представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина с болтовыми соединениями для кабеля. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

    Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

    Трансформаторы тока различаются метрологическими характеристиками, габаритными размерами и массой.

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Место пломбировки

    Внешний вид. Трансформаторы тока (ТОП 0,66), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Внешний вид. Трансформаторы тока (ТОП 0,66), http://oei-analitika.ru

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока ТОП-0,66

    -

    1 шт.

    Формуляр

    -

    1 экз.

    Держатели для крепления на монтажной поверхности

    -

    2 шт.

    Самоклеящиеся маркеры фаз (красный - 2 шт., желтый - 2 шт., зеленый - 2 шт.)

    -

    6 шт.

    Защитная крышка для выводов вторичной обмотки

    -

    1 шт.

    Упаковочная коробка

    -

    1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    0,66

    Наибольшее рабочее напряжение, кВ

    0,72

    Номинальный первичный ток 11ном, А

    5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600; 800; 1000

    Наибольший рабочий первичный ток 11кр, А

    по ГОСТ 7746-2015 (табл. 11)

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота, Гц

    50; 60

    Класс точности вторичных обмоток

    0,2; 0,2S 0,5; 0,5S

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 вторичных обмоток

    5; 10

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 1 вторичных обмоток

    1

    Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений

    5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    0,6

    Габаритные размеры (ширинахвысотахглубина), мм, не более

    87х103х120

    Климатическое исполнение по

    ГОСТ 15150-69

    УХЛ3


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
