Номер по Госреестру СИ: 58385-20
58385-20 Трансформаторы тока
(ТШП-0,66)
Назначение средства измерений:
Трансформаторы тока ТШП-0,66 (далее по тексту - трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока до 0,66 кВ частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 25.02.2020
Срок свидетельства - 30.01.2025
Номер записи - 176025
ID в реестре СИ - 1065416
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТШП-0.66, ТШП-0,66М, ТШП-0,66 УХЛ3, ТШП-0,66 У3, ТШП-0,66 2000/5 УХЛЗ, ТШП-0,66, ТШП 0,66-I, ТОП-0,66, Нет модификации,
Производитель
Изготовитель - Фирма "Zhejiang Dixsen Electrical Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 35639
Выдано извещений - 0
Кол-во периодических поверок - 54
Кол-во средств измерений - 22871
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 3221 дн.
Приказы РСТ, где упоминается данный тип СИ
№718 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ АО "Тандер" (11-я очередь)
№2601 от 2021.11.19 Об утверждении типов средств измерений
№2392 от 2021.10.26 Об утверждении типов средств измерений
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
№3041 от 2022.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)
№882 от 2021.05.31 О внесении изменений в сведения об утвержденном типе средств измерений
№883 от 2021.05.31 О внесении изменений в сведения об утвержденном типе средств измерений
№3142 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1172 от 2020.07.06 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ ОА "Тандер" (12-я очередь)
№1766 от 2020.10.23 о внесении изменений в описание типа на АИИС КУЭ ООО "АгроЭнергоСбыт" по объектам ОАО "Куриной Царство", ОАО "БИКОМ", ЗАО "Куриной Царство - Брянск"
№2358 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учёта электроэнергии (АИИС КУЭ) АО "Тандер" (15-я очередь)
№902 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№901 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№941 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений
№942 от 2021.06.03 О внесении изменений в сведения об утвержденном типе средства измерений
№2977 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№1175 от 2022.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1378 от 2022.06.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)
№1736 от 2022.07.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1861 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2261 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2406 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3225 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№475 от 2023.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1095 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1218 от 2023.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2531 от 2023.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2303 от 2023.11.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2302 от 2023.11.02 ПРИКАЗ_Об утверждении типов средств измерений_в рамках признания (1)
№2756 от 2023.12.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
№119 от 2020.01.30 Об утверждении типов средств измерений 77
№327 от 2020.02.17 О продлении срока действия свидетельств об утверждении типа средств измерений 19 шт
№413 от 2020.02.26 О внесении изменений в ОТ СИ О переоформлении свидетельства об утверждении типа АИИС КУЭ Филиала ОАО 'Труппа Илим" в г.Братске с Изменением №1
№1761 от 2020.10.23 О внесении изменений в описание типа АИИС КУЭ ЗАО "Моссельпром"
№2457 от 2021.11.01 Об утверждении типов средств измерений
№2457 от 2021.11.01 Об утверждении типов средств измерений
№2311 от 2021.10.19 О внесении изменений в сведения об утвержденных типах средств измерений
№773 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2162 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2215 от 2022.09.06 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№471 от 2023.03.06 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
№1322 от 2023.06.26 ПРИКАЗ_Об утверждении типов средств измерений (22)
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1853 от 2023.09.08 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2266 от 2023.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
№180 от 2024.01.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№308 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
№489 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (ТШП-0,66)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58385-20 Трансформаторы тока (ТШП-0,66) Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
40110-18 Трансформаторы тока (ТОП 0,66) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38847-08 01.10.2013 |
Трансформаторы тока разъемные , ТРП Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
ОТ |
4 года |
|
39231-11 18.05.2026 |
Амперметры, вольтметры, Э47 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
54961-13 09.07.2023 |
Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ, ТРП Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
58385-14 29.08.2019 |
Трансформаторы тока, ТШП-0,66 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
58386-20 30.01.2025 |
Трансформаторы тока, ТОП-0,66 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
58385-20 30.01.2025 |
Трансформаторы тока, ТШП-0,66 Фирма "Zhejiang Dixsen Electrical Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Кто поверяет Трансформаторы тока (ТОП 0,66)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ДЦМ ЗАБ (RA.RU.312774) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ДЦМ СКАВ (516) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 26920 | 690 | 26920 | 0 | 0 | 12057 | 12057 | 0 | ||
| ООО "МЦМ" (RA.RU.312223) | 8665 | 8665 | 0 | 0 | 8665 | 8665 | 0 | |||
| "Чувашэнерго" (РОСС RU.0001.310106) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ДЦМ Ю-Ур (RA.RU.312751) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТОП 0,66)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШП-0,66
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Техническая документация изготовителя ZHEJIANG DIXSEN ELECTRICAL CO., LTD.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт в виде оттиска поверительного клейма.
Изготовитель
ZHEJIANG DIXSEN ELECTRICAL CO., LTD., Китай
Адрес: Daqiao industrial Zone, Wenzhou, P.R.C.
Телефон (факс): +86 57762865113, +86 57762865112
Web-сайт: www.dixsen.com
E-mail dixsen@dixsen.com
Заявитель
Общество с ограниченной ответственностью «ИЭК ХОЛДИНГ»
(ООО «ИЭК ХОЛДИНГ»)
ИНН 7724635872
Адрес: 142100, Московская область, г. Подольск, ул. Проспект Ленина, д. 107/49, офис 457
Телефон (факс): +7 (495) 542-22-22; +7 (495) 542-22-20
Web-сайт: www.iek.ru
E-mail: info@iek.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в пластмассовый изолирующий корпус.
В качестве первичной обмотки трансформаторов используется шина или кабель.
Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
Трансформаторы тока различаются метрологическими характеристиками, габаритными размерами и массой.

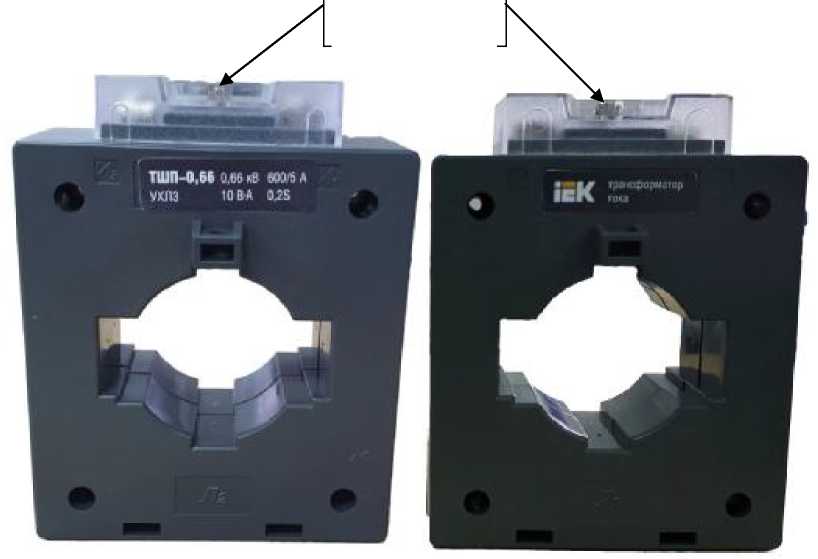

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТШП-0,66 |
- |
1 шт. |
|
Формуляр |
- |
1 экз. |
|
Держатели для крепления на монтажной поверхности |
- |
2 шт. |
|
Самоклеящиеся маркеры фаз (красный - 2 шт., желтый - 2 шт., зеленый - 2 шт.) |
- |
6 шт. |
|
Защитная крышка для выводов вторичной обмотки |
- |
1 шт. |
|
Упаковочная коробка |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 750; 800; 1000; 1200; 1500; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 2000; 2500; 3000; 4000; 5000 |
|
Наибольший рабочий первичный ток 11кр, А |
по ГОСТ 7746-2015 (табл. 11) |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота, Гц |
50; 60 |
|
Класс точности вторичных обмоток |
0,2; 0,2S 0,5; 0,5S |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 вторичных обмоток |
5; 10; 15 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 1 вторичных обмоток |
1 |
|
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
2,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
191х220х42 |
|
Габарит |
30; 30T; 40; 60; 85; 100; 125 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ3 |
