Номер по Госреестру СИ: 58286-14
58286-14 Аппараты высоковольтные испытательные
(HVT, HVTS и HVTS-HP)
Назначение средства измерений:
Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP (далее по тексту - аппараты) предназначены для измерения напряжения и силы переменного (промышленной частоты 50 Гц) и постоянного тока.
Программное обеспечение
Аппарат HVT встроенного программного обеспечения (далее по тексту - ПО) не имеет.
Встроенное ПО аппарата HVTS и HVTS-HP представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования аппарата, управления интерфейсом и т.д. Данное ПО является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий».
Идентификационные данные метрологически значимого ПО аппаратов представлены в таблице 1.
Таблица 1 - Характеристики ПО
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное для HVTS |
hvts v2.03.hex |
2.03 |
6856eac4a467cff1d8 df98d5bba8e65c |
md5 |
Встроенное для HVTS-HP |
hvts v2.03.hex |
2.03 |
6856eac4a467cff1d8 df98d5bba8e65c |
md5 |

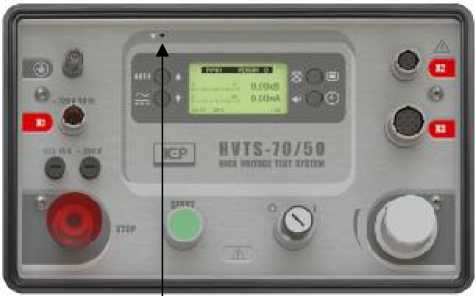

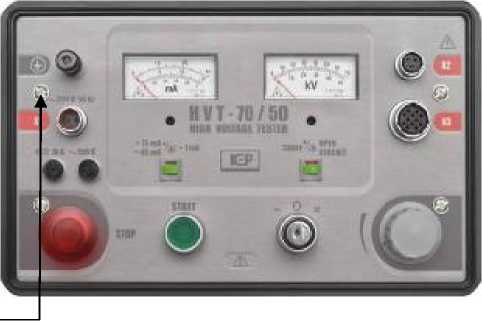

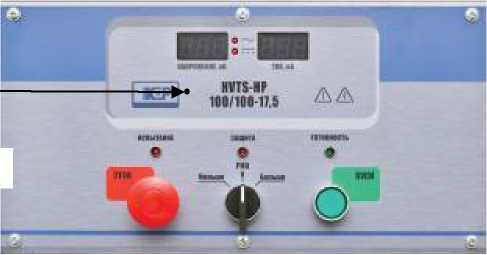

Внешний вид и схема пломбирования блоков управления HVT, HVTS и HVTS-HP представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Внешний вид и схема пломбирования аппаратов

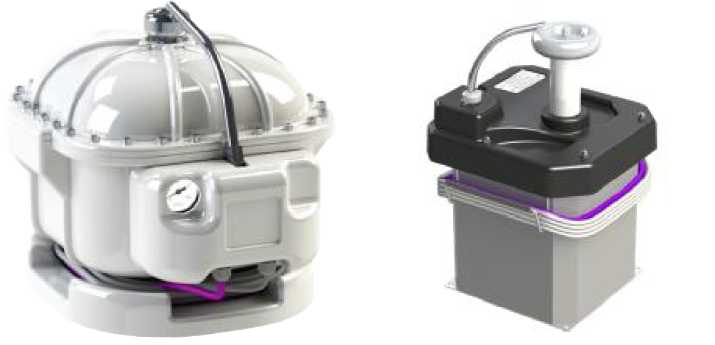

Внешний вид блоков высокого напряжения представлен на рисунке 2.
a
б
в
Рисунок 2 - Внешний вид блоков высокого напряжения а - HVTS (газонаполненный); б - HVT (маслонаполненный); в - HVTS-HP
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом, а на переднюю панель аппарата (панель управления) методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратам высоковольтным испытательным типа HVT, HVTS и HVTS-HP:
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 58286-14 «Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP. Методика поверки», утвержденным ФГУП «ВНИИМС » в мае 2014 г.
Таблица 4 - Перечень основного оборудования для поверки
Наименование и тип средства поверки |
Госреестр № |
Делитель напряжения ДН-200э |
54883-13 |
Измеритель постоянных и переменных напряжений ИПН-2э |
26301-04 |
Мультиметр цифровой 2002 |
25787-08 |
Изготовитель
Общество с ограниченной ответственностью «Харьковэнергоприбор» (ООО
«Харьковэнергоприбор»), Украина.
Адрес: Украина, 61075, г. Харьков, ул. Третьего Интернационала, д. 9.
Телефон, факс (+38 057) 393-10-69
E-mail: market@kep.ua
http://www.kep.ua
Заявитель
Общество с ограниченной ответственностью «АЛЬФА-ЭНЕРДЖИ» (ООО «АЛЬФА-ЭНЕРДЖИ»), г. Москва.
Адрес: 125171, г. Москва, ул. 1-я Радиаторская, д. 3
Тел./факс: (495) 580-11-51 E-mail: info@alfaen.ru www.alfaen.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия измерительной части аппаратов основан на измерении электрического напряжения на выходе высоковольтного делителя напряжения, на который, в свою очередь, оно подается от внешнего высоковольтного источника (блок высокого напряжения), при трансформаторном повышении сетевого напряжения электрического тока, подводимого от регулируемого автотрансформатора (находится в блоке управления).
Измерение силы электрического тока в выходной цепи основано на измерении напряжения на встроенном шунте с последующим пересчетом в силу электрического тока.
Аппарат состоит из двух блоков - блока высокого напряжения и блока управления, сопряженных между собой кабелями питания (подается от блока управления к блоку высокого напряжения) и данных.
Блок управления конструктивно выполнен в пластиковом кейсе с откидной крышкой, при открывании которой оператор получает доступ к панели управления. На панели управления аппарата HVTS и HVTS-HP расположен графический дисплей, отображающий измерительную и прочую информацию. Измерительная информация на панели управления HVT отображается при помощи двух аналоговых стрелочных индикаторов напряжения (проградуирован в киловольтах) и силы тока (проградуирован в миллиамперах) с линейной шкалой.
Блок высокого напряжения представляет собой повышающий трансформатор напряжения с встроенным резистивным делителем напряжения и шунтом для измерения силы электрического тока на выходе. Блок снабжен внешним видимым короткозамыкателем (в выключенном положении создает короткое замыкание выхода), для снижения остаточного напряжения до безопасного уровня.
Расшифровка обозначения аппаратов:
HVT-XX/YY, HVTS-XX/YY и HVTS-HP-XX/YY-ZZ
где XX - значение напряжения постоянного тока на выходе аппарата в киловольтах;
YY - значение напряжения переменного тока на выходе аппарата в киловольтах;
ZZ - значение полной выходной мощности аппарата в киловольтамперах.
Комплектность поставки аппаратов приведена в таблице 3.
Таблица 3 - Комплектность
№№ п/п |
Наименование изделия |
Кол-во |
1 |
Аппарат высоковольтный испытательный типа HVT, HVTS и HVTS-HP |
1 шт. |
2 |
Паспорт |
1 экз. |
3 |
Руководство по эксплуатации |
1 экз. |
4 |
Аппараты высоковольтные испытательные типа HVT, HVTS и HVTS-HP. Методика поверки |
1 экз. |
5 |
Комплект проводов и кабелей |
1 шт. |
Лист № 5 Всего листов 6
Основные метрологические и технические характеристики аппаратов приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Основные метрологические и технические характеристики
Характеристика |
Значение | ||
HVT |
HVTS |
HVTS-HP | |
Диапазон измерения напряжения |
50/70* |
0.50/ |
0.100/ |
электрического тока на выходе (переменное/постоянное), кВ |
0.70 |
0.140 | |
Пределы допускаемой погрешности измерения напряжения электрического тока |
-- 3 % |
± (0,02 И |
В + 0,5) кВ |
Диапазон измерения силы электрического |
45/1; |
0.40/ |
0.300/ |
тока на выходе (переменный/постоянный), мА |
15* |
0.25 |
0.200 |
Характеристика |
Значение | ||
HVT |
HVTS |
HVTS-HP | |
Пределы допускаемой погрешности измерения силы электрического тока |
3 %** |
± (0,02 И |
3 + 0,1) мА |
Напряжение питающей сети, В |
220 ± 22 | ||
Частота питающей сети, Гц |
50 ± 1 | ||
Рабочая температура окружающего воздуха, °С |
минус 10 ... плюс 35 | ||
Относительная влажность воздуха (без конденсации), % не более |
80 |
98 | |
Потребляемая мощность, кВ^А, не более |
3 |
7,5; 17,5 | |
Габаритные размеры блока управления, мм, не более |
345x215x260 | ||
Масса блока управления, кг, не более |
13 |
14 |
14 |
Габаритные размеры блока высокого напряжения, мм, не более |
360x310x500 |
380x390x410 |
600x1300x1050 |
Масса блока высокого напряжения, кг, не более |
35 |
38 |
250 |
Средний срок службы, лет |
10 | ||
* Указаны верхние границы измерения аналоговой шкалы. Шкала линейная. Начальная точка - 0. ** Приведенная погрешность к верхней границе измерения. |
