Номер по Госреестру СИ: 51895-12
51895-12 Устройства измерительные
(УПА)
Назначение средства измерений:
Устройства измерительные типа УПА (далее - устройства) предназначены для измерений действующего значения силы переменного тока и времени протекания тока через нагрузку (автоматический выключатель). Устройства используются для проверки работоспособности и измерения время - токовой характеристики автоматических выключателей защиты.
Программное обеспечение
Характеристики прикладного программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-
технических устройств.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип УПА |
Наиме нование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
1 |
2 |
3 |
4 |
5 |
6 |
УПА-1 |
Внешнее |
Stk500.exe |
1 |
b7232a71b7622107d9e9 31546a6f8b70 |
md5 |
Встро енное |
stkwrite m16 4 MhzRC.bat |
1 |
d563ea09c7555dfb20dc 200a419d9404 |
md5 | |
Встро енное |
UPA1.hex |
2.1 |
53a2da909ba3c47b6301 8906de8fe270 |
md5 | |
УПА-3 |
Внеш нее |
Stk500.exe |
1 |
b7232a71b7622107d9e9 31546a6f8b70 |
md5 |
1 |
2 |
3 |
4 |
5 |
6 |
УПА-3 |
Встро енное |
stkwrite m16 4 MhzRC.bat |
1 |
d563ea09c7555dfb20dc 200a419d9404 |
md5 |
Встро енное |
UPA3.hex |
2.0 |
9d0c686fb5bc794fa2aa4 43507b24f12 |
md5 | |
УПА-6 |
Внеш нее |
Stk500.exe |
1 |
b7232a71b7622107d9e9 31546a6f8b70 |
md5 |
Встро енное |
stkwrite m16 4 MhzRC.bat |
1 |
d563ea09c7555dfb20dc 200a419d9404 |
md5 | |
Встро енное |
UPA6.hex |
1.1 |
669a944bac8c23a338ed 91ca789e66ae |
md5 | |
УПА-10 |
Внеш нее |
Stk500.exe |
1 |
b7232a71b7622107d9e9 31546a6f8b70 |
md5 |
Встро енное |
stkwrite m16 4 MhzRC.bat |
1 |
d563ea09c7555dfb20dc 200a419d9404 |
md5 | |
Встро енное |
UPA10.hex |
1.1 |
99764bcef5d56161f764c 7f04cccdf6b |
md5 | |
УПА-16 |
Внеш нее |
Stk500.exe |
1 |
b7232a71b7622107d9e9 31546a6f8b70 |
md5 |
Встро енное |
stkwrite m16 4 MhzRC.bat |
1 |
d563ea09c7555dfb20dc 200a419d9404 |
md5 | |
Встро енное |
UPA16.hex |
2.0 |
66832cf4590664e83a02 e10cbc8d9e3e |
md5 | |
УПА-20 |
Внеш нее |
Stk500.exe |
1 |
b7232a71b7622107d9e9 31546a6f8b70 |
md5 |
Встро енное |
stkwrite m16 4 MhzRC.bat |
1 |
d563ea09c7555dfb20dc 200a419d9404 |
md5 | |
Встро енное |
UPA20.hex |
2.0 |
47e10b4dbcff6c68065d2 c1eb8116a78 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Внешний вид устройств различных модификаций представлены на рисунках 1 - 3.




Рисунок 1 - Внешний вид УПА-1 и УПА-3

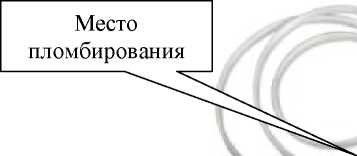

Место
пломбирования

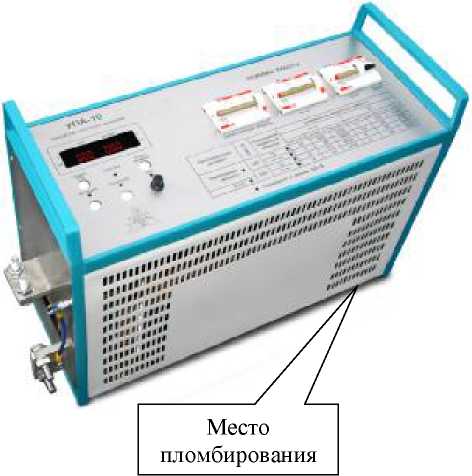

Рисунок 2 - Внешний вид и схема пломбирования УПА-6 и УПА-10

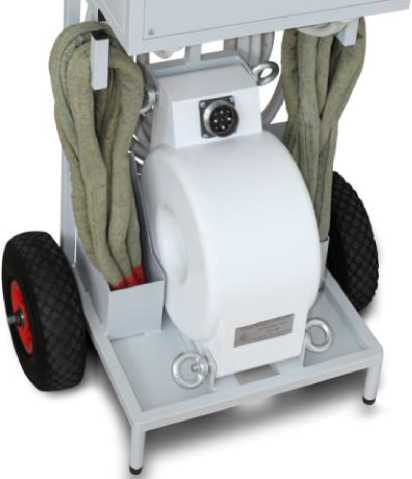

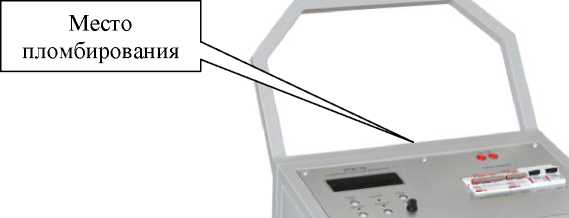

Рисунок 3 - Внешний вид УПА-16 и УПА-20
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель устройств методом шелкографии, в центр руководства по эксплуатации типографским способом .
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным типа УПА:-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. Техническая документация фирмы - изготовителя ООО «Харьковэнергоприбор».
Поверка
Поверкаосуществляется по документу МП 51895-12 «Устройства измерительные типа УПА. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 5.
Таблица 5- Основные средства поверки и их основные метрологические характеристики
Наименование и тип рекомендуемого средства поверки |
Требуемые метрологические характеристики |
Трансформатор тока измерительный лабораторный ТТИ-100 |
Диапазон первичного тока от 20 до 18000 А, предел допускаемой относительной токовой погрешности 0,01 %, предел допускаемой абсолютной угловой погрешности 1'. |
Трансформатор тока измерительный лабораторный ТТИ-5000.5 |
Диапазон первичного тока от 5 до 5000 А, класс точности 0,05. |
Наименование и тип рекомендуемого средства поверки |
Требуемые метрологические характеристики |
Измеритель показателей качества электрической энергии «Ресурс-UF2» |
Диапазон измерения среднеквадратического значения силы переменного тока от 0,05 до 6 А, предел допускаемой относительной погрешности измерения силы переменного тока 0,2 % |
Осциллограф Tektronix TPS2024 |
Диапазон измерения амплитуды напряжения от 0 до 20 В, пределы допускаемой основной относительной погрешности ±3 %, диапазон измерения временных параметров от 50 мс до 10 с, пределы допускаемой основной абсолютной погрешности ±50 ppm |
Секундомер СОС пр-2б-2-200 "АГАТ" 4295В |
Диапазон измерения от 0 - 60 мин, пределы допускаемой основной абсолютной погрешности Д = ± 1,8” |
Изготовитель
Общество с ограниченной ответственностью «Харьковэнергоприбор» (ООО «Харьков-энергоприбор»), Украина.Адрес: Украина, 61002, г. Харьков, ул. Дарвина, 12, к. 2.
Телефон (+38 057) 755-17-71
Факс (+38 057) 393-10-69
E-mail: market@kep.ua; http://www.kep.ua
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Номер аттестата аккредитации 30004-08 от 27.06.2008 г. Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.Тел. 8 (495) 437 55 77; факс 8 (495) 437 56 66; e-mail: office@vniims.ru
Принцип действия устройств типа УПА основан на измерении и регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно измерения и регулирования выходного тока, протекающего через исследуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора или встроенного тиристорного регулятора.
Устройства включает в себя следующие элементы:
-
- блок управления;
-
- источник тока;
-
- соединительные провода для подключения испытуемого автоматического выключателя;
-
- кабели питания и подключения источника тока и внешнего регулятора.
Устройства позволяют воспроизводить силы переменного тока с фиксированной длительностью (50 мс, 100 мс, 200 мс, 400 мс, 600 мс, 800 мс, 990 мс, 10 с или без фиксации длительности подачи тока).
Устройства измерительные УПА имеют несколько модификаций, которые отличаются конструктивным исполнением и диапазонами измеряемых характеристик.
Устройства выпускаются в модификациях УПА-1, УПА-3, УПА-6, УПА-10, УПА-16 и УПА-20.
Комплект поставки приведён в таблице 4.
Таблица 4 - Комплект поставки устройств измерительных типа УПА
Наименование |
Количество |
Устройство измерительное типа УПА* |
1 шт. |
Устройства измерительные типа УПА. Руководство по эксплуатации |
1 шт. |
Устройства измерительные типа УПА. Методика поверки |
1 шт. |
Набор измерительных проводов и крепежного материала |
1 шт. |
Примечание: * - в комплект заказа входит модификация в соответствие с заключенным договором. |
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2 и 3.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 -
Наименование параметра |
Значение параметра | |||||
УПА-1 |
УПА-3 |
УПА-6 |
УПА-10 |
УПА-16 |
УПА-20 | |
Напряжение питающей сети переменного тока, В |
220 ±10 % |
380 ± 10 % или 220±10 % | ||||
Частота питающей сети, Г ц |
50±1 | |||||
Максимальная выходная сила переменного тока (действующее значение), при питании от сети 380 В, кА |
- |
10 |
16 |
20 | ||
Максимальная выходная сила переменного тока (действующее значение), при питании от сети 220 В, кА |
1 |
3 |
6 |
6,4 |
10 |
14 |
Пределы допускаемой основной приведенной погрешности (к верхней границе диапазона) измерения силы переменного тока, %, не более |
± 3 | |||||
Пределы допускаемой основной абсолютной погрешности измерения длительности протекания тока и времени отключения в диапазоне «мс», мс, не более |
± 20 | |||||
Пределы допускаемой основной относительной погрешности измерения длительности протекания тока и времени отключения в диапазоне «с», %, не более |
± 3 | |||||
Диапазон измерения действующего значения силы переменного тока в режиме «кА» (для УПА-1, УПА-3, УПА-16 и УПА-20 на одном витке), кА |
от 0,1 до 1 |
от 1 до 3 |
от 1 до 6 |
от 1 до 9,99 |
от 3 до 16 |
от 3 до 20 |
Диапазон измерения действующего значения силы переменного тока на двух витках (в режиме «кА»), кА |
от 0,05 до 0,5 |
от 0,5 до 1,5 |
- |
- |
от 1,5 до 8 |
от 1,5 до 10 |
Диапазон измерения действующего значения силы переменного тока на трех витках (в режиме «кА»), кА |
от 0,03 до 0,33 |
от 0,33 до 1 |
- |
- |
от 1 до 5,33 |
от 1 до 6,67 |
Диапазон измерения действующего значения силы переменного тока на четырех витках (в режиме «кА»), кА |
от 0,025 до 0,25 |
от 0,25 до 0,75 |
- |
- |
от 0,75 до 4 |
от 0,75 до 5 |
Диапазон измерения действующего значения силы переменного тока на пяти витках (в режиме «кА»), кА |
от 0,02 до 0,2 |
от 0,2 до 0,6 |
- |
- |
от 0,6 до 3,2 |
от 0,6 до 4 |
Диапазон измерения действующего значения силы переменного тока в режиме «А» (для УПА-1, УПА-3, УПА-16 и УПА-20 на одном витке), А |
от 10 до 100 |
от 100 до 1000 |
от 100 до 999 |
от 100 до 999 |
от 200 до 4000 |
от 200 до 4000 |
Диапазон измерения действующего значения силы переменного тока на двух витках (в режиме «А»), А |
от 5 до 50 |
от 50 до 500 |
- |
- |
от 100 до 2000 |
от 100 до 2000 |
Наименование параметра |
начение параметра | |||||||
УПА-1 |
УПА-3 |
УПА-6 |
УПА-10 |
УПА-16 |
УПА-20 | |||
Диапазон измерения действующего значения силы переменного тока на трех витках (в режиме «А»), А |
от 3,3 до 33 |
от 33 до 330 |
- |
- |
от 66,7 до 1333 |
от 66,7 до 1333 | ||
Диапазон измерения действующего значения силы переменного тока на четырех витках (в режиме «А»), А |
от 2,5 до 25 |
от 25 до 250 |
- |
- |
от 50 до 1000 |
от 50 до 1000 | ||
Диапазон измерения действующего значения силы переменного тока на пяти витках (в режиме «А»), А |
от 2 до 20 |
от 20 до 200 |
- |
- |
от 40 до 800 |
от 40 до 800 | ||
Диапазон измерения времени подачи испытательного тока «с» , с |
от 1 до 7200 |
от 1 до 7200 |
от 1 до 990 |
от 1 до 990 |
от 1 до 7200 |
от 1 до 7200 | ||
Диапазон измерения времени подачи испытательного тока «мс», мс |
от 50 до 990 | |||||||
Напряжение холостого хода на выходе, не менее, В | ||||||||
Напряжение питания |
Соединение обмотки | |||||||
первичной |
вторичной | |||||||
380 В |
парал лельное |
последовательное |
- |
- |
- |
14 |
- |
- |
последовательное |
последовательное |
7 | ||||||
парал лельное |
парал лельное |
7 | ||||||
последовательное |
парал лельное |
3,5 | ||||||
220 В |
парал лельное |
последовательное |
- |
- |
8 |
- |
- | |
последовательное |
последовательное |
4 | ||||||
парал лельное |
парал лельное |
4 | ||||||
последовательное |
параллельное |
2 | ||||||
380 В |
На одном витке |
- |
1,55 |
1,55 | ||||
220 В |
На одном витке |
1,0 |
1,0 |
- |
0,9 |
0,9 | ||
Время непрерывной работы при максимальном токе, не менее, с |
10 | |||||||
Максимальная потребляемая мощность, не более, кВ^А |
5 |
5 |
33 |
55 |
55 |
55 | ||
Средний срок службы, лет, не менее |
10 | |||||||
* Измерение времени подачи испытательного тока более 10 с проводится при силе переменного тока не более 1000 А |
Габаритные размеры и масса устройств приведены в таблице 3.
Таблица 3 - Габаритные размеры и масса устройств измерительных УПА
Наименование |
Размеры, мм, не более (высота * ширина * глубина) |
Масса, кг, не более | |
Устройство измерительное типа УПА-1 |
Блок управления |
340 * 210 * 140 |
3 |
Источник тока |
250 * 220 * 115 |
13 | |
Устройство измерительное типа УПА-3 |
Блок управления |
340 * 210 * 140 |
3 |
Источник тока |
250 * 220 * 115 |
13 |
Наименование |
Размеры, мм, не более (высота * ширина * глубина) |
Масса, кг, не более |
Устройство измерительное типа УПА-6 |
535 * 358 * 200 |
47 |
Устройство измерительное типа УПА-10 |
535 * 358 * 200 |
47 |
Устройство измерительное типа УПА-16 |
960 * 680 * 400 |
84 |
Устройство измерительное типа УПА-20 |
960 * 680 * 400 |
84 |
Рабочие условия применения в части устойчивости к климатическим воздействиям соответствуют ГОСТ 22261-94:
- температура окружающего воздуха от плюс 10 до плюс 35 °С ;
- относительная влажность воздуха 80 % при температуре окружающего воздуха плюс 25 °С;
- атмосферное давление от 537 до 800 мм рт.ст.
Электропитание осуществляется переменным однофазным напряжением с среднеквадратическим значением от 198 до 242 В или от 342 В до 418 В и частотой от 49 до 51 Гц.
Время установления рабочего режима не более 10 мин.
Средняя наработка на отказ не менее 45000 ч.
Сопротивление изоляции между корпусом и электрическими цепями устройств:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30 ° С и относительной влажности воздуха 90 %.
