Номер по Госреестру СИ: 56822-14
56822-14 Установки измерительные
(УИГ и УИ)
Назначение средства измерений:
Установки измерительные типа УИГ и УИ (далее по тексту - установки) предназначены для измерения воспроизводимого напряжения переменного и постоянного тока (УИГ) и для измерения напряжения переменного тока (УИ) промышленной частоты 50 Гц.
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 08.02.2024
Номер записи -
ID в реестре СИ - 369595
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
УИГ-35/70/80-250, УИГ-25/50/70-180, УИГ, Нет модификации,
Производитель
Изготовитель - ООО "Харьковэнергоприбор"
Страна - УКРАИНА
Населенный пункт - г.Харьков
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№196 от 2019.02.08 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Установки измерительные (УИГ и УИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56822-14 Установки измерительные (УИГ и УИ) ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
78504-20 Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500) Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП») (РОССИЯ Московская обл., г. Мытищи) |
Все средства измерений Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48725-11 20.12.2016 |
Установки для измерения тангенса угла диэлектрических потерь трансформаторного масла автоматизированные, Тангенс-3М ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
51895-12 30.11.2017 |
Устройства измерительные, УПА ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ |
3 года |
|
53044-13 25.03.2018 |
Установки измерительные, СВС ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ |
2 года |
|
53045-13 25.03.2018 |
Установки измерительные, УИМ-90 ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ |
2 года |
|
53046-13 25.03.2018 |
Установки измерительные для проведения испытаний напряжением сверхнизкой частоты, СНЧ ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ МП |
2 года |
|
56822-14 08.02.2024 |
Установки измерительные, УИГ и УИ ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ |
2 года |
|
58286-14 15.07.2024 |
Аппараты высоковольтные испытательные, HVT, HVTS и HVTS-HP ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ |
2 года |
|
66362-16 30.12.2026 |
Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные, ТАНГЕНС-3М ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ МП |
1 год |
|
68137-17 26.07.2022 |
Установки высоковольтные испытательные, VLF ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ МП |
2 года |
|
72371-18 06.09.2024 |
Устройства прогрузки автоматических выключателей, УПА ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ МП |
2 года |
|
72368-18 06.09.2024 |
Стенды высоковольтные стационарные, СВС ООО "Харьковэнергоприбор" (УКРАИНА г.Харьков) |
ОТ МП |
2 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
17160 | 17160 |
Программное обеспечение
Установки имеют встроенное программное обеспечение (далее по тексту - ПО).
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С».
Идентификационные данные метрологически значимого программного обеспечения
установок представлены в таблице 1.
Таблица 1 - Характеристики ПО
|
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное для |
УИГ-A B C- |
1.0 |
fbf057a64810c8e6e7 |
md5 |
|
УИГ-A/B/C-D |
D.hex |
6dc9a2a6349423 | ||
|
Встроенное для |
УИ-A-D.hex |
1.0 |
cb36bebee61a41cbe |
md5 |
|
УИ-A-D |
8af3eee5a4d9565 | |||
|
Встроенное для блока АЦП |
bac.a90 |
1.0 |
5684af61122e2438c defa2f229190705 |
md5 |

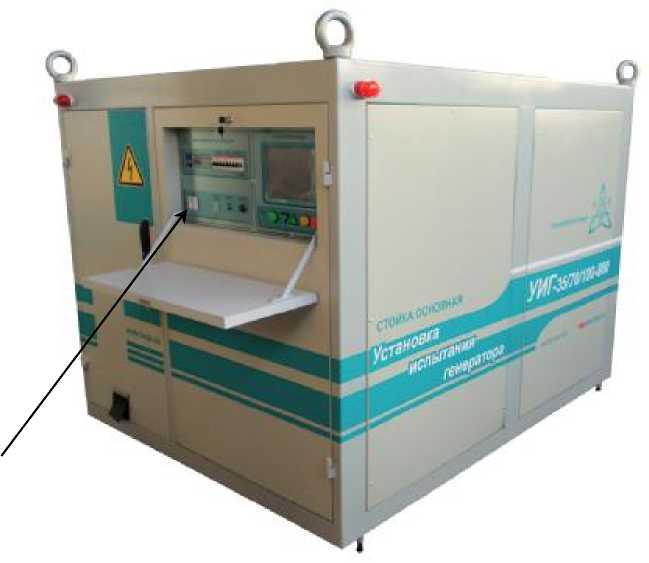

Внешний вид и схема пломбирования установок представлены на рисунке 1.
