Номер по Госреестру СИ: 66362-16
66362-16 Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные
(ТАНГЕНС-3М)
Назначение средства измерений:
Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М (далее по тексту - установки) предназначены для измерений тангенса угла диэлектрических потерь tgS жидких диэлектриков на промышленной частоте (50±0,5) Гц по ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний».
Внешний вид.
Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные
Рисунок № 1
Внешний вид.
Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные
Рисунок № 2
Программное обеспечение
Характеристики прикладного программного обеспечения (ПО) установки приведены в таблице 1.
ПО установки устанавливается на персональный компьютер и предназначено для сбора информации с измерительных блоков, её обработки, хранения и представления пользователю в удобном виде .
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение установок может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Встроенное ПО |
Встроенное ПО |
Внешнее ПО | |
Идентификационное наименование ПО |
CPU_670.txt |
OILMS.BIN |
SetupLinkOil.exe |
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО |
6a59bed9f3a1e2e0 |
e3a41c61b5bfe9100 |
394e49fdef1327b8 |
28c541b67e8ad7d |
850612981aa2e36 |
66195e84f414f923 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на табличку маркировочную установки методом фрезерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на установку.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированным ТАНГЕНС-3М
-
1 ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»
-
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
-
3 Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП Х 06. 1840-2016 «Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
Вольтметр С 502 |
4551-74 |
Мост переменного тока высоковольтный автоматический СА7100-2 |
21884-13 |
Калибратор многофункциональный цифровой Additel |
54357-13 |
Секундомер механический СОПпр-2а-2-01Д |
11519-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Харьковэнергоприбор»
(ООО «Харьковэнергоприбор»), Украина, г. Харьков
Адрес: Украина, 61075, г. Харьков, ул. Третьего Интернационала, д. 9
Телефон, факс (+38 057) 393-10-69
E-mail: market@kep.ua W eb -сайт: www.kep.ua
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Тел.: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия установок основан на аналого-цифровом преобразовании входных сигналов, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.
Установки измеряют тангенс угла диэлектрических потерь tgS; напряжение переменного тока U, приложенное к измерительной ячейке; температуру жидкого диэлектрика; индицируют диэлектрическую проницаемость пробы жидкого диэлектрика г, электрическую емкость пробы жидкого диэлектрика С.
Установки могут работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.
Установки сохраняют в энергонезависимой памяти до 2000 последних измерений. Все действия по управлению процессом измерения осуществляются с помощью 16-ти кнопочной клавиатуры и 4-х строчного индикатора, расположенных на верхней панели установки.
Установки состоят из модуля управления с клавиатурой и жидкокристаллическим индикатором, модуля измерительного, модуля нагревателя (термостата) с модулем управления и регулирования мощности, модуля формирования высокого напряжения 2 кВ (состоит из микроконтроллера измерения напряжения сети 50 Гц, трансформатора 220/2000 и коммутатора, с помощью которого подается стабилизированное высокое напряжение 2 кВ), сетевого модуля, эталонного конденсатора и 3-х ячеек измерительных ЯПИ-3.
Установки оборудованы блокировкой, исключающей возможность подачи высокого напряжения при сдвинутой панели. Модуль высокого напряжения имеет схему защиты от пробоев.
Общий вид установок и обозначение места нанесения знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1 - Общий вид установок и место нанесения знака поверки

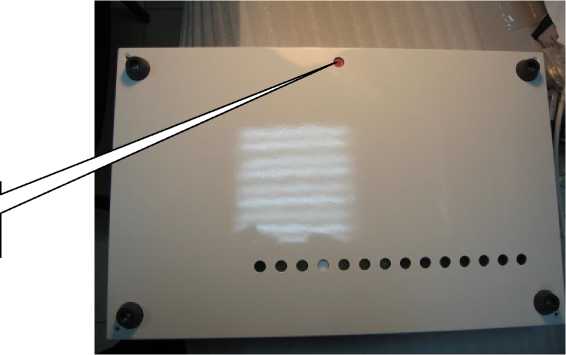

Место пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа установок
Комплектность установок при поставке приведена в таблице 3.
Таблица 3 - Комплектность поставки
Наименование |
Обозначение |
Кол-во |
1 Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированная ТАНГЕНС-3М |
ТАН.00.00.00.000 |
1 шт. |
2 Ячейка измерительная ЯПИ-3 |
ЯПИ-3/00.00.00 |
3 шт. |
3 Кабель сетевой |
- |
1 шт. |
4 Кабель интерфейсный для подключения к персональному компьютеру |
CC-140 (CC-134) |
1 шт. |
5 Компакт-диск с программой |
- |
1 шт. |
6 Ячейка образцовая трехзажимного типа ЯОИ-3 |
ЯОИ.00.00.00.000 |
ГЛ 1 ’ шт. |
7 Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированная ТАНГЕНС-3М. Паспорт |
ТАН.00.00.00.000 ПС |
1 экз. |
8 Ячейка измерительная ЯПИ-3. Паспорт |
ЯПИ-3/00.00.00 ПС |
3 экз. |
9 Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М. Методика поверки. |
МП Х 06. 1840-2016 |
1 экз. |
Примечание 1) - поставляется по требованию Заказчика. |
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 -
Наименование параметра |
Значение |
Диапазон измерений тангенса угла диэлектрических потерь tgS |
от 0,0001 до 1,0000 (от 0,01 до 100 %) |
Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь |
±(0,03^tg61) + 0,0002) |
Разрешающая способность при измерении тангенса угла диэлектрических потерь |
0,00001 |
Среднеквадратическое значение напряжения переменного тока частотой 50 Гц, прикладываемого к измерительной ячейке ЯПИ-3, В |
2000±60 |
Пределы допускаемой относительной погрешности среднеквадратического значения напряжения переменного тока, % |
±2,5 |
Диапазон индикации электрической емкости, пФ |
от 5 до 30 |
Диапазон измерения температуры жидкого диэлектрика в измерительной ячейке ЯПИ-3, °С |
от 70 до 90 |
Пределы допускаемой абсолютной погрешности измерения температуры жидкого диэлектрика в измерительной ячейке ЯПИ-3, °С |
±1 |
Время измерения по программе «ПУСК 1», включая калибровку и нагрев до +90 °С (с проведением измерений на +70 °С и +90 °С), мин, не более |
35 |
Время измерения по программе «ПУСК 2», включая калибровку, нагрев до +95 °С (с проведением измерений в точках +70; +80 и +90 °С) и остывание (с проведением измерений в точках +90; +80 и +70 °С), мин, не более |
85 |
Объем измерительной ячейки ЯПИ-3 по ГОСТ 6581-75, трехэлектродного типа, см3, не более |
от 11 до 13 |
Параметры сети питания переменного тока:
|
от 205 до 235 от 49,5 до 50,5 |
Потребляемая мощность, кВ^А, не более |
0,3 |
Рабочие условия:
|
от +10 до +35 до 80 |
Габаритные размеры (ширинахглубинахвысота), мм, не более |
405х260х90 |
Масса, кг, не более |
5 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
Примечание 1) tgS - измеренное значение тангенса угла диэлектрических потерь. |
