Номер по Госреестру СИ: 68137-17
68137-17 Установки высоковольтные испытательные
(VLF)
Назначение средства измерений:
Установки высоковольтные испытательные VLF (далее - установки) предназначены для воспроизведения высокого напряжения постоянного тока, напряжения переменного тока сверхнизкой частоты (СНЧ) при испытаниях и диагностировании изоляции силовых кабелей (в том числе кабелей из сшитого полиэтилена) и твердых диэлектриков.
![Внешний вид. Установки высоковольтные испытательные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2017-68137-17_files/2017-68137-17-1.jpg)
Внешний вид.
Установки высоковольтные испытательные
Рисунок № 1
![Внешний вид. Установки высоковольтные испытательные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2017-68137-17_files/2017-68137-17-2.jpg)
Внешний вид.
Установки высоковольтные испытательные
Рисунок № 2
Программное обеспечение
Установки работают под управлением встроенного программного обеспечения (ПО).
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VLF.hex |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку установок методом ультрафиолетовой печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам высоковольтным испытательным VLF
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 206.1-147-2017 «Установки высоковольтные испытательные VLF. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2017 г.
Основные средства поверки: делитель напряжения ДН-100э (рег. № 54883-13); вольтметр универсальный цифровой GDM-78255A (рег. № 38428-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Харьковэнергоприбор»
(ООО «Харьковэнергоприбор»)
Адрес: Украина, 61075, г. Харьков, ул. Третьего Интернационала, д. 9 Телефон (факс): (+38 057) 393-10-69
Web-сайт: http://www.kep.ua
Заявитель
Общество с ограниченной ответственностью «Энергоскан» (ООО «Энергоскан»)
Адрес: 620014, г. Екатеринбург, ул. Шейнкмана, д. 9, помещение 204 Телефон (факс): +7 (343) 318 01 52
Web-сайт: http://www.energoskan.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
На выходе установок может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.
Установки могут работать как в ручном, так и в автоматическом режимах работы. Установки выпускаются в следующих модификациях: VLF-40, VLF-60, которые отличаются выходным напряжением, габаритами, массой.

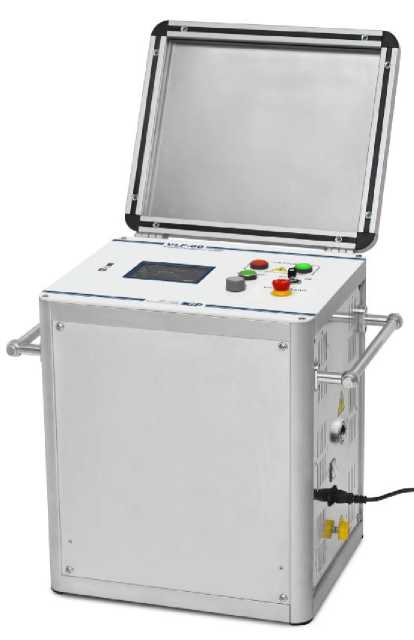

Общий вид установок представлен на рисунке 1.
![Внешний вид. Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500), http://oei-analitika.ru](../kurilka/type_si_html/2017-68137-17_files/2017-68137-17-1.jpg)

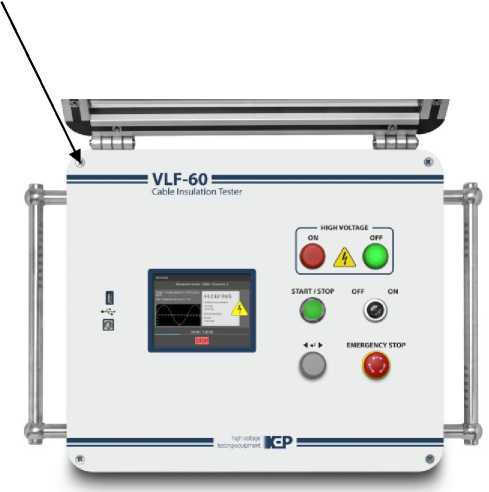

Место пломбирования
![Внешний вид. Установки высоковольтные испытательные пробойные (ПрофКиП УПУ-1, УПУ-5, УПУ-6, УПУ-10, УПУ-15, УПУ-21, УПУ-22, УПУ-24, УПУ-200, УПУ-300, УПУ-500), http://oei-analitika.ru](../kurilka/type_si_html/2017-68137-17_files/2017-68137-17-2.jpg)
Рисунок 1 - Общий вид установок VLF и схема пломбировки от несанкционированного доступа
Основные узлы установок: высоковольтный трансформатор, высоковольтный выпрямитель, переключатель полярности, измерительный делитель, разрядный резистор, таймер, АЦП, микроконтроллер, цветной графический TFT дисплей.
На дисплее отображаются меню для управления установкой и параметры тестирования: напряжение, частота, время.
Конструктивно установки выполнены в корпусе-контейнере, снабженном рукоятками для переноски и откидывающейся крышкой, при открывании которой оператор получает доступ к панели управления.
На панели управления установок расположен графический дисплей, органы управления, индикации, разъемы интерфейса USB. На левой боковой панели расположены вентиляторы обдува и разъем интерфейса RS-485. На правой боковой панели расположены разъем для подключения высоковольтного кабеля, разъем для кабеля сети питания, выключатель питания и клемма заземления.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления панели управления пломбируется.
Схема пломбировки от несанкционированного доступа представлена на рисунке 1.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Установка высоковольтная испытательная VLF (модификация по заказу) |
- |
1 шт. |
Кабель питания |
- |
1 шт. |
Кабель высоковольтный |
- |
1 шт. |
Провод защитного заземления |
- |
1 шт. |
Ключ |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 206.1-147-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций | |
VLF-40 |
VLF-60 | |
Пределы воспроизведения 1) | ||
- напряжения постоянного тока, кВ |
40 |
60 |
- напряжения переменного тока, кВ 2) 3) |
40 |
60 |
- напряжения переменного тока, кВ 7 |
28 |
44 |
Разрешающая способность, кВ |
0,1 | |
Частота напряжения переменного тока, Гц |
от 0,01 до 0,1 с шагом 0,01 | |
Пределы измерений | ||
- силы постоянного тока, мА 1) |
30 |
40 |
- силы переменного тока, мА 2) |
30 |
40 |
- силы переменного тока, мА 3) |
20 |
26 |
Разрешающая способность, мА |
0,001; 0,01 | |
Пределы допускаемой относительной | ||
погрешности воспроизведения напряжения |
±1 | |
постоянного и переменного тока, % |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификаций | |
VLF-40 |
VLF-60 | |
Пределы допускаемой относительной погрешности измерений силы постоянного и переменного тока, % |
±1 | |
Примечания: 1) - положительной и отрицательной полярности;
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификаций | |
VLF-40 |
VLF-60 | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
от 100 до 264 | |
- частота переменного тока, Гц |
50/60 | |
Габаритные размеры, мм, (высотах ширинах глубина) |
490x520x370 |
530x580x410 |
Масса, кг |
55 |
60 |
Рабочие условия применения: | ||
- температура окружающего воздуха, °С |
от -10 до +40 | |
- относительная влажность воздуха, % |
до 80 при температуре + 25 °С | |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
