Номер по Госреестру СИ: 72368-18
72368-18 Стенды высоковольтные стационарные
(СВС)
Назначение средства измерений:
Стенды высоковольтные стационарные СВС (далее - стенды) предназначены для воспроизведений напряжения переменного тока, а также для измерений тока утечки при проведении приемо-сдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Внешний вид.
Стенды высоковольтные стационарные
Рисунок № 1
Внешний вид.
Стенды высоковольтные стационарные
Рисунок № 2
Внешний вид.
Стенды высоковольтные стационарные
Рисунок № 3
Внешний вид.
Стенды высоковольтные стационарные
Рисунок № 4
Внешний вид.
Стенды высоковольтные стационарные
Рисунок № 5
Внешний вид.
Стенды высоковольтные стационарные
Рисунок № 6
Программное обеспечение
Встроенное программное обеспечение (далее по тексту - ПО) стендов представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования стендов и управления интерфейсом. Данное ПО является метрологически значимым.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет управлять СВС-50М и СВС-100М и является метрологически значимым.
Идентификационные данные метрологически значимого ПО стендов представлены в таблицах 1-6.
Таблица 1 - Характеристики программного обеспечения, внешнего для СВС-50М/СВС-100М
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
CVC50M.exe |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
048472518294cd9004edb67a85280047 |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Таблица 2 - Характеристики программного обеспечения, встроенного для СВС-50М
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
Plata Indikacii 22 11 ll.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
334e213ba03f408d2a513 debabda4ae2 |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Таблица 3 - Характеристики программного обеспечения, встроенного для СВС-100М
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
SVSXXX CNTRL.hex |
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
59e06267817ca95136d1a56949ce62ac |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Таблица 4 - Характеристики программного обеспечения, внешнего для СВС-50Ц/СВС-100Ц
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
SVS100 ver 3.hex |
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
224d9e1f3f02cb17814f8e6743c2487f |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Таблица 5 - Характеристики программного обеспечения, встроенного для СВС-50Ц
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
Plata Dvigatela.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
1 cac3d17f1 cea91b39c 17e7e1 c201 cad |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Таблица 6 - Характеристики программного обеспечения, встроенного для СВС-100Ц
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
Plata Izmereniy.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
f97d5de455dc0e90dc300324662e73cc |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на табличку маркировочную стендов методом ультрафиолетовой печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам высоковольтным стационарным СВС
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-103-18 «Стенды высоковольтные стационарные СВС. Методика поверки», утверждённому ООО «ИЦРМ» 03.07.2018 г.
Основные средства поверки приведены в таблице 10.
Таблица 10 - Основные средства поверки
Наименование и тип средства поверки |
Регистрационный номер в Федеральном информационном фонде |
Делители напряжения ДН- 100э |
54883-13 |
Вольтметр универсальный цифровой GDM-78261 |
52669-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ХАРЬКОВЭНЕРГОПРИБОР» (ООО «ХАРЬКОВЭНЕРГОПРИБОР»)
Адрес: 61000, Украина, г. Харьков, ул. Генерала Момота, 9 Телефон, факс: +38 (057) 393-10-69
E-mail: info@kep.ua
Web-сайт: www.kep.ua
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия стендов основан на преобразовании напряжения переменного тока повышающим трансформатором в высокое испытательное напряжение переменного тока.
Стенд состоит из следующих блоков:
-
- блока управления;
-
- блока измерительного (в модификациях СВС-50Ц / СВС-100Ц);
-
- блока высоковольтного;
- испытательной ванны,
- соединенных между собой кабелями.
Стенды имеют несколько модификаций, отличающихся конструктивным исполнением и диапазоном воспроизведений напряжения переменного тока.
Стенды выпускаются в следующих модификациях: СВС-50М, СВС-100М, СВС-50Ц и СВС-100Ц.

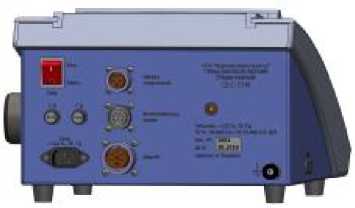

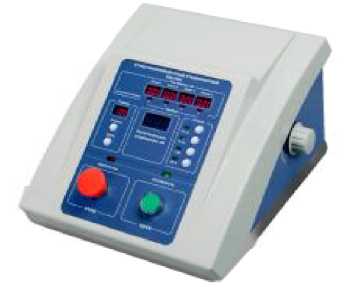

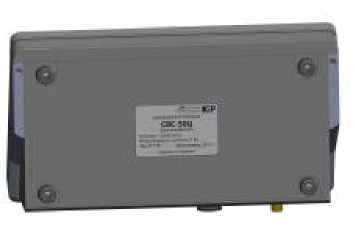

Внешний вид стендов с указанием мест пломбирования (в виде наклейки «сбоку» на блоке управления) от несанкционированного доступа представлен на рисунке 1.
Место пломбирования

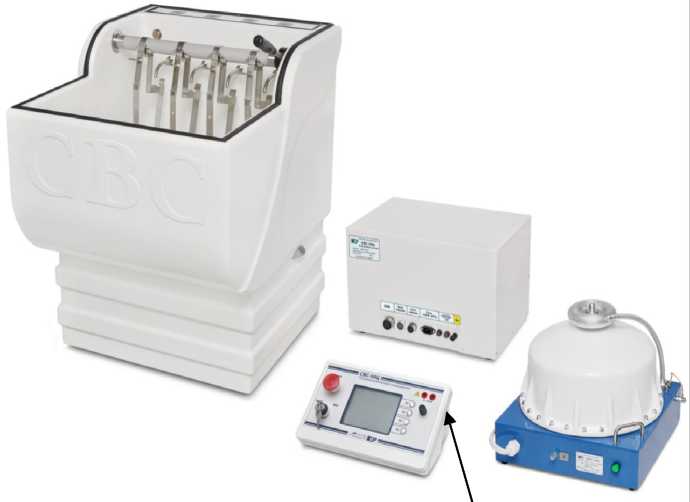

1) Стенды СВС-50М и СВС-100М
Место пломбирования

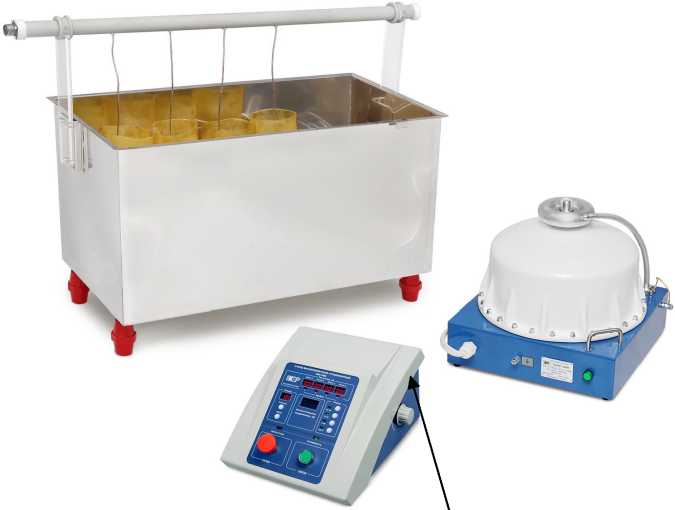

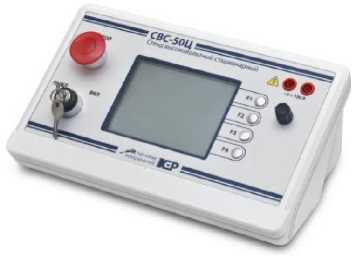

2) Стенды СВС-50Ц и СВС-100Ц
Рисунок 1 - Внешний вид и схема пломбирования стендов
Таблица 9 - Комплект поставки
№ |
Наименование изделия |
Обозначение |
Кол-во |
1 |
Стенд высоковольтный стационарный СВС * |
- |
1 шт. |
2 |
Комплект проводов и кабелей |
- |
1 компл. |
3 |
Паспорт |
- |
1 экз. |
4 |
Руководство по эксплуатации |
- |
1 экз. |
5 |
Стенды высоковольтные стационарные СВС. Методика поверки |
ИЦРМ-МП-103-18 |
1 экз. |
Примечание - * - в комплект заказа входит модификация в соответствии с заключенным договором |
Основные метрологические и технические характеристики приведены в таблице 7. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 7 - Основные метрологические и технические характеристики стендов
Наименование характеристики |
Значение для модификаций | |||
СВС-50М |
СВС-100М |
СВС-50Ц |
СВС-100Ц | |
Диапазон измерений напряжения переменного тока на выходе стенда в режиме «100 В», кВ |
от 0,01 до 0,1 |
от 0,01 до 0,1 |
от 0,02 до 0,1 |
от 0,02 до 0,1 |
Диапазон измерений напряжения переменного тока на выходе стенда в режиме «3 кВ», кВ |
от 0,3 до 3 |
от 0,3 до 3 |
- |
- |
Диапазон измерений напряжения переменного тока на выходе стенда в режиме «15 кВ», кВ |
от 1,5 до 15 |
от 1,5 до 15 |
от 1 до 15 |
от 1 до 15 |
Окончание таблицы 7
Наименование характеристики |
Значение для модификаций | |||
СВС-50М |
СВС-100М |
СВС-50Ц |
СВС-100Ц | |
Диапазон измерений напряжения переменного тока на выходе стенда в режиме «50 кВ», кВ |
от 5 до 50 |
- |
от 10 до 50 |
от 10 до 50 |
Диапазон измерений напряжения переменного тока на выходе стенда в режиме «100 кВ», кВ |
- |
от 10 до 100 |
- |
от 10 до 100 |
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения переменного тока, % |
± 3 | |||
Диапазон измерений силы переменного тока на выходе стенда (в зависимости от канала измерения), мА |
от 0,3 до 7,5 (10)* | |||
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений силы переменного тока, % |
± 3 | |||
Напряжение питающей сети переменного тока, В |
230±10 % | |||
Частота питающей сети переменного тока, Гц |
50 ± 1 | |||
Рабочие условия измерений:
|
от +10 до +35 80 | |||
Потребляемая мощность, кВт, не более |
0,7 |
0,9 | ||
Средний срок службы, лет |
0 | |||
Примечание - * - для режима работы «50 кВ» и «100 кВ» |
Габаритные размеры и масса стендов указаны в таблице 8.
Таблица 8 - Габаритные размеры и масса стендов
Наименование |
Масса, кг, не более |
Габаритные размеры (высота х ширина х глубина), мм, не более |
СВС-50М / СВС-100М: - блок управления; |
13,3 |
320х390х200 |
- блок высоковольтный (2 шт. для СВС-100М); |
36,5 |
346x280x648 |
- испытательная ванна. |
10 |
800x280x630 |
СВС-50Ц / СВС-100Ц: - блок управления; |
3 |
316x187x132 |
- блок измерительный; |
25 |
600x350x500 |
- блок высоковольтный (2 шт. для СВС-100Ц); |
35 |
346x280x658 |
- испытательная ванна. |
20 |
700x795x865 |
