Штоковый датчик линейных перемещений ПЛЦ 002 (далее - датчик) предназначен для измерения линейных перемещений и преобразования их в электрический сигнал (сопротивление).
Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 1
Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 2
Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 3
Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 4
Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 5
Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.08.2019
Номер записи - 148840
ID в реестре СИ - 371240
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ПЛЦ-002-01, ПЛЦ 002-01, ПЛЦ 002,
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 208
Выдано извещений - 0
Кол-во периодических поверок - 93
Кол-во средств измерений - 38
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1716 от 2019.07.25 О переоформлении, продлении свидетельства № 56528 об утверждении типа "Штоковые датчики линейных перемещений ПЛЦ 02" и внесении изменений в описание типа
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№156 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Слаботочные системы" (ТК 096)
№1286 от 2014.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Штоковые датчики линейных перемещений (ПЛЦ 002)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
|
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
|
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
|
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60340-15 28.02.2025 |
Акселерометры низкочастотные линейные, АЛЕ 048ММ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60708-15 27.04.2025 |
Датчики температуры цифровые, ЦДТ 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
4 года |
|
60681-15 27.04.2025 |
Датчики силы, НЕТ 045 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Штоковые датчики линейных перемещений (ПЛЦ 002)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 93 | 0 | 93 | 0 | 43 | 0 | 43 | |||
| АО "НИИФИ" (RA.RU.311770) | 38 | 38 | 0 | 0 | 33 | 33 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 77 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Штоковые датчики линейных перемещений (ПЛЦ 002)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержится в руководстве по эксплуатации СДАИ.402161.011 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штоковым датчикам линейных перемещений ПЛЦ 002
Технические условия СДАИ.402161.011 ТУ.
Поверка
ПоверкаПоверка осуществляется в соответствии с методикой СДАИ.402161.011 МП «Штоковый датчик линейных перемещений ПЛЦ 002. Методика поверки», утвержденной ОАО «НИИФИ» 03.07.2014 г.
Средства поверки:
-
- омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));
-
- осциллограф универсальный С1-83 (диапазон от 400 мкВ до 200 В, диапазон от 400 мкс - 20с, погрешность ±5%);
-
- источник питания постоянного тока Б5-45 (диапазон измерений от 0,1 до 49,9 В, погрешность ±(0, 5% UycT. +0,1%Umax)B, диапазон измерений от 0,001 до 0,499 А, погрешность ±(1,0% I уст. +0,2% I max) мА);
-
- тераомметр Е6-13А (диапазон измеряемых сопротивлений от 10 Ом до 100 ТОм, погрешность измерений ±2,5%);
-
- граммометр часового типа Г (от 0 до 0,6 Н, класс точности 4);
-
- весы настольные циферблатные РН-10 Ц13У (диапазон измерений от 0 до 100 кг, погрешность ±5 г);
-
- набор гирь 4-го класса Г4 (диапазон измерений от 0,1 до 1111,1 г, класс точности 4);
-
- набор №13 концевых мер из стали класса точности 1 (диапазон от 10 до 100 мм, погрешность ±0,3 мкм);
-
- штангенциркуль ШЦ (диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм).
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ »), г. Пенза.
е-mail: info@niifi.ru
440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
Испытательный центр
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (Центр испытаний средств измерений ОАО «НИИФИ»).440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Датчик ПЛЦ 002 потенциометрического типа, с аналоговым выходным сигналом (сопротивление). В зависимости от величины усилия перемещения штока и габаритных разметов датчик имеет два варианта исполнения ПЛЦ 002, ПЛЦ 002-01.
Датчик состоит из:
-
- алюминиевого корпуса;
-
- чувствительного элемента (потенциометра);
-
- штока;
-
- кабельной перемычки.
Основными элементами конструкции датчика являются потенциометр и токосъемник, который связан со штоком.
На изделии датчик крепится за продольные пазы корпуса. Перемещение штока приводит к изменению выходного сопротивления. Выходной сигнал датчика (сопротивление) изменяется при перемещении штока из начального положения на величину диапазона измерений (номинальное положение) от минимального значения до максимального.
Общий вид датчика представлен на рисунке 1.
Габаритные размеры датчика (в зависимости от варианта исполнения) представлены на рисунках 2, 3.
Рисунок 1 - Внешний вид датчика
ан9&
16
5±0,2

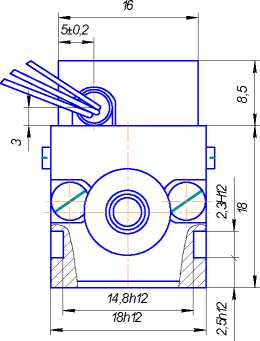

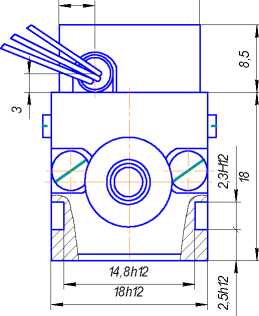

Рисунок 2 Габаритные размеры датчика ПЛЦ 002

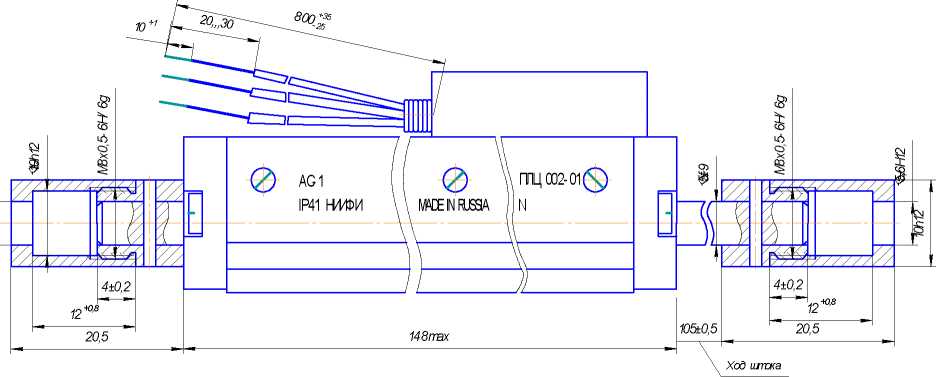

Рисунок 3 Габаритные размеры датчика ПЛЦ 002-01
