Номер по Госреестру СИ: 57671-14
57671-14 Датчики давления
(Bm 206)
Назначение средства измерений:
Датчики давления Вт 206 (далее - датчики) предназначены для измерения процессов статико-динамического давления в жидких и газообразных средах.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Внешний вид.
Датчики давления
Рисунок № 4
Внешний вид.
Датчики давления
Рисунок № 5
Внешний вид.
Датчики давления
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.06.2019
Номер записи - 148176
ID в реестре СИ - 370576
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ВТ 206.1А, Вт 206-12, Вт 206-09, Вт 206-03, Вт 206-02, Вт 206-01, Вт 206 Ⅰ-25, Вт 206 Ⅰ-22, Вт 206 I-25, Вт 206 I-14, Вт 206 I -25, Вт 206 I -24, Вт 206 I -22, ВТ 206 I, ВТ 206, Вm 206-28, Вm 206-20, Вm 206-14, Вm 206, Bm 206,
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 808
Выдано извещений - 4
Кол-во периодических поверок - 182
Кол-во средств измерений - 714
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 718 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2019.05.17 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 55439 "Датчики давления Вm 206" и внесении изменений в описание типа
№962 от 2014.06.09 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57663-14 по 57671-14,37039-14,57672-14 по 57676-14)
№202 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Светотехнические изделия, освещение искусственное" (ТК 332)
№859 от 2024.04.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Датчики давления (Bm 206)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
|
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
|
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
|
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60340-15 28.02.2025 |
Акселерометры низкочастотные линейные, АЛЕ 048ММ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60708-15 27.04.2025 |
Датчики температуры цифровые, ЦДТ 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
4 года |
|
60681-15 27.04.2025 |
Датчики силы, НЕТ 045 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Датчики давления (Bm 206)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИИФИ" (RA.RU.311770) | 778 | 554 | 182 | 4 | 433 | 263 | 170 | |||
| АО "НИИФИ" (RA.RU.311770) | 30 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления (Bm 206)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3105 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 3105 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3105 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержится в техническом описании и руководстве по эксплуатации Вт 2.832.017 ТО.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления Вт 206Технические условия Вт 2.832.017 ТУ. Датчики давления Вт 206
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Поверка
ПоверкаПоверка осуществляется в соответствии с методикой Вт 2.832.017 МП «Датчики давления Вт 206. Методика поверки», утвержденной руководителем
ОАО «НИИФИ», 24.02.2014 г.
Средства поверки: штангенциркуль ЩЦ-П-25 (диапазон измерений от 0 до 250 мм, погрешность ± 0,1 мм); штангенциркуль ШТ Ц-ITT (диапазон измерений от 0 до 1000 мм, погрешность ± 0,05 мм); вольтметр универсальный В7-46 (диапазон измерений (0 - 200) МОм, класс точности (0,025/0,00025-4/0,1)); источник питания постоянного тока Б5-8 (диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %); ампервольтомметр Ф-30 (диапазон измеряемых напряжений от 2 мкВ до 350 В, класс точности 0,05/0,02-0,15/0,05); грузопоршневой манометр МП-60 (диапазон измеряемых давлений от 1 до 60 кгс/см2, класс точности 0,05); грузопоршневой манометр МП- 600 (диапазон измеряемых давлений от 1 до 600 кгс/см2, класс точности 0,05); грузопоршневой манометр МП-2500 (диапазон измеряемых давлений от 1 до 2500 кгс/см2, класс точности 0,05); камера тепла и холода МС 811Р (диапазон температур от минус 85°С до 180 °С, стабильность поддержания температуры ±0,5°С); магазин сопротивлений Р-4002 (диапазон измерений 10 кОм-10 МОм, погрешность ±0,05%); баллон со сжатым воздухом или азотом (диапазон задаваемых давлений от 0 до 100 кгс/см2); Приспособление Вт 7870-4217.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»).440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
e-mail: info@niifi.ru
Испытательный центр
ОАО «НИИФИ»
440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Принцип действия датчика основан на преобразовании воспринимающим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответственному изменению электрического сопротивления тензорезисторов и выходного напряжения постоянного тока мостовой измерительной цепи, собранной из тензорезисторов.
Датчик имеет три варианта исполнения:
-
- вариант исполнения имеет индекс Вт 206;
-
- вариант исполнения имеет индекс Вт 206Б;
-
- вариант исполнения имеет индекс Вт 206.1А.
В зависимости от наличия или отсутствия бурта под сварку вариант исполнения имеет модификацию, отличающуюся диапазоном измерения давления: Вт 206 - Вт 206-12 и Вт 206 - 13 - Вт 26 - 25, Вт 206Б-26, Вт 206Б-27 и Вт 206Б - 28, Вт 206Б-29, Вт 206.1А-30 - Вт 206.1А-32.
Конструктивно датчик Вт 206 состоит из чувствительного элемента, контактной
колодки, гермопроходника, корпуса с посадочной резьбой М18х1,5-6д для подсоединения к рабочей магистрали, вилки РСГ7ТВ АВ0.364.047 ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.
Конструктивно датчик Вт 206.1 А, Вт 206Б состоят из чувствительного элемента,
контактной колодкой с откачной трубкой для вакуумирования замембранной полости датчика, корпуса с посадочной резьбой М18х1,5-6д для подсоединения к рабочей магистрали, вилки РСГ7ТВ АВ0.364.047 ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.
Чувствительный элемент датчиков представляет собой цельноточеную мембрану, на которой методом тонкопленочной технологии нанесена измерительная схема в виде моста Уитстона. В электрическую схему для компенсации изменения начального выходного сигнала от воздействия температуры включен термокомпенсационный резистор, для подгонки начального выходного сигнала включен балансировочный резистор, для подгонки выходного сигнала при давлении, соответствующем верхнему значению диапазона измерений, резистор чувствительности.
Мембрана датчика Вт 206 изготовлена из стали 36НХТЮ-ИД ГОСТ 14119.
Мембрана датчиков Вт 206.1А, Вт 206Б изготовлена из прецизионного сплава 36НКВХБТЮ ТУ 14-1-5217-93. Замембранная полость датчика герметизирована и вакуумирована.
Общий вид датчиков Вт 206, Вт 206Б приведен на рисунке 1, габаритные и
установочные размеры - на рисунке 2. Схема пломбирования датчика приведена на рисунке 3.
Лист № 2
Всего листов__6
Рисунок 1 - Внешний вид датчиков Вт 206, Вт 206Б

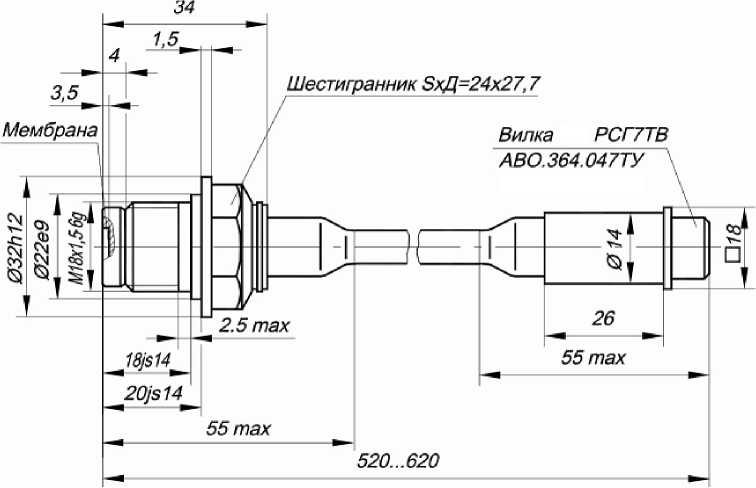

Рисунок 2 - Габаритно-установочные размеры датчиков Вт 206, Вт 206Б
1 - пломба I - 6х8 - АД I М ГОСТ 18677,
2 - проволока 0,5 12Х18Н10Т ГОСТ 18143.

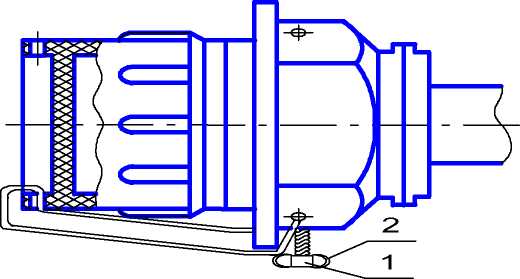

Рисунок 3 - Схема пломбирования от несанкционированного доступа датчиков Вт 206, Вт 206Б, Вт 206.1 А
Общий вид датчика Вт 206.1 А приведен на рисунке 4, габаритные и установочные размеры - на рисунке 5. Схема пломбирования датчика приведена на рисунке 3.
Рисунок 4 - Внешний вид датчика Вт 206.1 А
Рисунок 5 - Габаритно-установочные размеры датчика Вт 206.1 А
В комплект поставки входят:
-
- датчик давления Вт 206,
-
- прокладка Вт 8.680.008,
-
- формуляр Вт 2.832.017 ФО (Вт 206, Вт 206Б), формуляр Вт 2.832.017 - 01 ФО (Вт 206.1А/28), паспорт Вт 2.832.017 - 01 ПС (Вт 206.1А/110, Вт 206.1 А/300),
-
- техническое описание и руководство по эксплуатации Вт 2.832.017 ТО,
-
- инструкция по входному контролю Вт 2.832.017 И11(Вт 206, Вт 206Б, Вт 206.1А/110, Вт 206.1А/300), инструкция по входному контролю Вт 2.832.017-01 И11 (Вт 2061 А/28).
представлены в таблице 1. Таблица 1
|
Диапазоны измерений давления, *105 Па Вт 206 Вт 206Б Вт 206. 1А |
0 - 10, 0 - 14, 0 - 20, 0 - 28, 0 - 40, 0 - 56, 0- 80, 0 - 110, 0 - 160, 0 - 220, 0 - 300, 0- 450, 0 - 600, 0 - 10, 0 - 14, 0 - 28, 0 - 110, 0 - 300 |
|
2. Электрическое сопротивление диагоналей мостовой схемы датчика в нормальных климатических условиях, Ом: Вт 206, Вт 206Б 1-3 |
от 660 до 740 |
|
2-4 |
от 660 до 840 |
|
Вт 206.1А | |
|
1-3 |
от 630 до 770 |
|
2-4 |
от 630 до 870 |
|
3. Начальный выходной сигнал в нормальных климатических |
±7 от нормирующего значения |
|
условиях, % |
выходного сигнала |
|
4. Номинальный выходной сигнал в единицах калибровочного |
120+30 |
|
сопротивления, кОм: | |
|
5. Пределы допускаемой основной погрешности, % |
± 0,8 |
|
6. Пределы допускаемой приведенной погрешности от | |
|
нелинейности статической характеристики, %: | |
|
Вт 206, Вт 206Б |
±1,5 |
|
Вт 206.1А |
±0,5 |
|
7. Приведенные значения коэффициентов функции влияния | |
|
температуры измеряемой среды от минус 196 до +50 °С, 1/°С | |
|
(Вт 206, Вт 206Б), от минус 60 до +100 °С (Вт 206.1А/110, | |
|
Вт 2061А/300), от 5 до +60 °С | |
|
(Вт 2061 А/28), 1/°С в пределах: | |
|
- на начальный выходной сигнал |
± 340"4 |
|
- на чувствительность |
± 5^10-4 |
|
8. Приведенные значения коэффициентов функции влияния перегрузочного давления, равного 150 % от диапазона измерений, 1/ % перегрузки, в пределах: |
± 240"4 |
|
- на начальный выходной сигнал | |
|
- на чувствительность |
± 140"4 |
|
9. Габаритные и установочные размеры: Вт 206, Вт 206Б Вт 206.1А/110, Вт 206.1А/300 Вт 206.1 А/28 |
М18х1,5 - 6g (570 ± 50) мм М18х1,5 - 6g (400 ± 50) мм М18х1,5 - 6g (570 ± 30) мм |
|
10. Масса датчика, кг, не более Вт 206, Вт 206Б Вт 206.1А/110, Вт 2061А/300 Вт 2061А/28 |
0,13 0,105 0,110 |
Примечание - нормальные климатические условия характеризуются по ГОСТ 15150-69 температурой воздуха от 15°С до 35°С, относительной влажностью воздуха от 45% до 75%, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).
