МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 мая 2019 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений Xs 55439 «Датчики давления Вт 206» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НИИФИ» от 22 марта 2019 г. № 15/61П, № 15/68П и № 15/69П приказываю:

• 1. Внести изменения в описание типа на датчики давления Вт 206, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57671-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 55439 «Датчики давления Вт 206», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57671-14, в связи с реорганизацией изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 55439 «Датчики давления Вт 206» на последующие 5 лет.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

5 . Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕ РТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                        J

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Вт 206 (далее - датчики) предназначены для измерения процессов статико-динамического давления в жидких и газообразных средах.

Принцип действия датчика основан на преобразовании воспринимающим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответственному изменению электрического сопротивления тензорезисторов и выходного напряжения постоянного тока мостовой измерительной цепи, собранной из тензорезисторов.

Датчик имеет три варианта исполнения:

• - вариант исполнения имеет индекс Вт 206;

• - вариант исполнения имеет индекс Вт 206Б;

• - вариант исполнения имеет индекс Вт 206.1А.

В зависимости от наличия или отсутствия бурта под сварку вариант исполнения имеет модификацию, отличающуюся диапазоном измерения давления: Вт 206 - Вт 206-12 и Вт 206 - 13 - Вт 26 - 25, Вт 206Б-26, Вт 206Б-27 и Вт 206Б - 28, Вт 206Б-29, Вт 206.1А-30 - Вт 206.1А-32.

Конструктивно датчик Вт 206 состоит из чувствительного элемента, контактной колодки, гермопроходника, корпуса с посадочной резьбой M18x1,5-6g для подсоединения к рабочей магистрали, вилки РСГ7ТВ АВ0.364.047 ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.

Конструктивно датчик Вт 206.1А, Вт 206Б состоят из чувствительного элемента, контактной колодкой с откачной трубкой для вакуумирования замембранной полости датчика, корпуса с посадочной резьбой M18x1,5-6g для подсоединения к рабочей магистрали, вилки РСГ7ТВ АВ0.364.047 ТУ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.

Чувствительный элемент датчиков представляет собой цельноточеную мембрану, на которой методом тонкопленочной технологии нанесена измерительная схема в виде моста Уитстона. В электрическую схему для компенсации изменения начального выходного сигнала от воздействия температуры включен термокомпенсационный резистор, для подгонки начального выходного сигнала включен балансировочный резистор, для подгонки выходного сигнала при давлении, соответствующем верхнему значению диапазона измерений, резистор чувствительности.

Мембрана датчика Вт 206 изготовлена из стали 36НХТЮ-ИД ГОСТ 14119.

Мембрана датчиков Вт 206.1А, Вт 206Б изготовлена из прецизионного сплава 36НКВХБТЮ ТУ 14-1-5217-93. Замембранная полость датчика герметизирована и вакуумирована.

Общий вид датчиков Вт 206, Вт 206Б приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Схема пломбирования датчика приведена на рисунке 3.

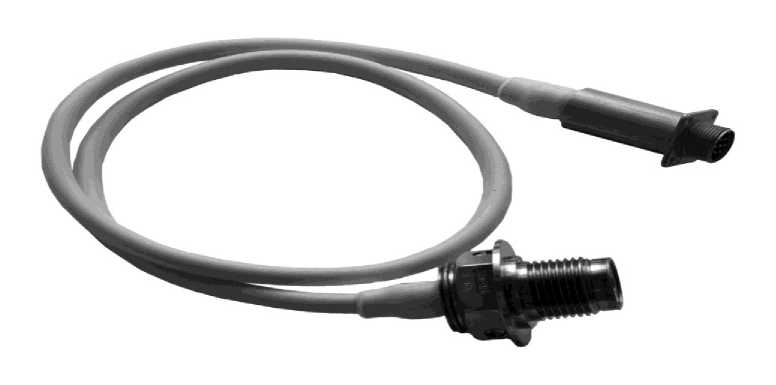

Рисунок 1 - Внешний вид датчиков Вт 206, Вт 206Б

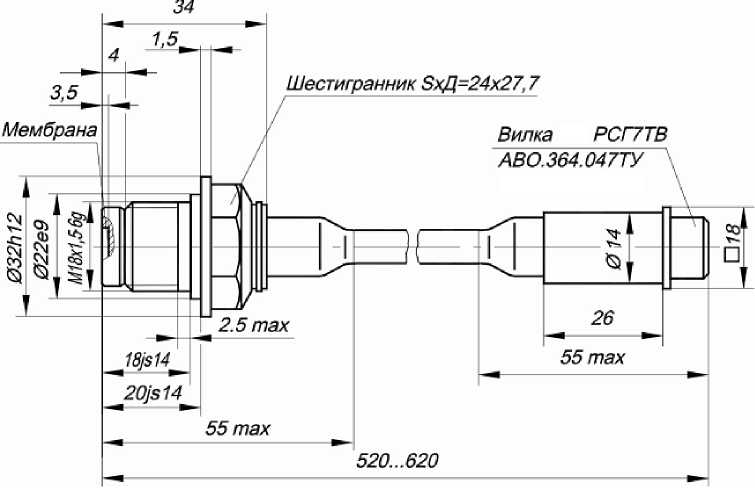

Рисунок 2 - Габаритно-установочные размеры датчиков Вт 206, Вт 206Б

1 - пломба I - 6х8 - АД I М ГОСТ 18677,

2 - проволока 0,5 12Х18Н10Т ГОСТ 18143.

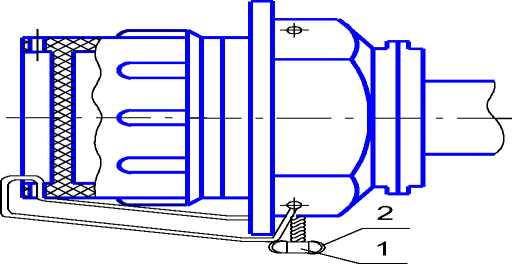

Рисунок 3 - Схема пломбирования от несанкционированного доступа датчиков Вт 206, Вт 206Б, Вт 206.1А

Общий вид датчика Вт 206.1 А приведен на рисунке 4, габаритные и установочные размеры - на рисунке 5. Схема пломбирования датчика приведена на рисунке 3.

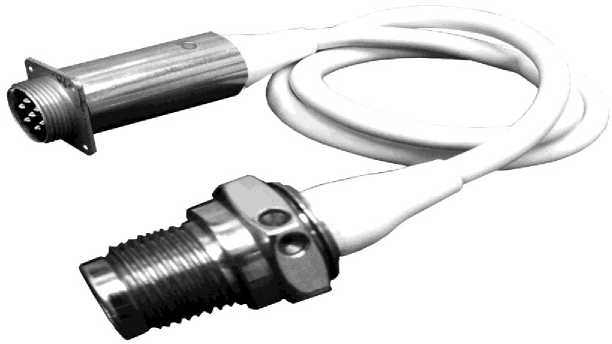

Рисунок 4 - Внешний вид датчика Вт 206.1А

34тах

Вилка РСГ7ТВ

АВО.364.047 ТУ

2,5тах~

J8±0,2~

20±0,2

67,5

400±50

Рисунок 5 - Габаритно-установочные размеры датчика Вт 206.1А

отсутствует.

Таблица 1

Примечание - нормальные климатические условия характеризуются по ГОСТ 15150-69 температурой воздуха от 15 °С до 35 °С, относительной влажностью воздуха от 45 % до 75 %, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Таблица 2

осуществляется по документу Вт 2.832.017 МП в соответствии с методикой «Датчики давления Вт 206. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» 24.02.2014 г.

Основные средства поверки:

• - штангенциркуль ЩЦ-П-25 (госреестр № 24156-02, диапазон измерений от 0 до 250 мм, погрешность ± 0,1 мм);

• - штангенциркуль ШЦ-Ш (госреестр № 36677-08, диапазон измерений от 0 до 1000 мм, погрешность ± 0,05 мм);

• - вольтметр универсальный В7-46 (госреестр № 11204-88, диапазон измерений (0 - 200) МОм, класс точности (0,025/0,00025-4/0,1));

• - источник питания постоянного тока Б5-8 (госреестр № 6383-77, диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %);

• - ампервольтомметр Ф-30 (госреестр № 3237-72, диапазон измеряемых напряжений от 2 мкВ до 350 В, класс точности 0,05/0,02-0,15/0,05);

• - грузопоршневой манометр МП-60 (госреестр № 31703-06, диапазон измеряемых давлений от 1 до 60 кгс/см², класс точности 0,05);

• - грузопоршневой манометр МП- 600 (госреестр № 31703-06, диапазон измеряемых давлений от 1 до 600 кгс/см², класс точности 0,05);

• - грузопоршневой манометр МП-2500 (госреестр № 31703-06, диапазон измеряемых давлений от 1 до 2500 кгс/см², класс точности 0,05);

• - магазин сопротивлений Р-4002 (госреестр № 2224-66, диапазон измерений 10 кОм-10 МОм, погрешность ±0,05%).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия Вт 2.832.017 ТУ

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
