Номер по Госреестру СИ: 50189-12
50189-12 Датчики давления
(ДАЭ-107)
Назначение средства измерений:
Датчик давления ДАЭ-107 (далее - датчик) предназначен для измерения абсолютного медленноменяющегося давления жидких и газообразных агрессивных и неагрессивных сред.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.06.2017
Номер записи - 139577
ID в реестре СИ - 361977
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1367 от 2017.06.19 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46907 "Датчики давления ДАЭ-107" и внесении изменений в описание типа
Наличие аналогов СИ: Датчики давления (ДАЭ-107)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
60340-15 28.02.2025 |
Акселерометры низкочастотные линейные, АЛЕ 048ММ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
60708-15 27.04.2025 |
Датчики температуры цифровые, ЦДТ 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
4 года |
60681-15 27.04.2025 |
Датчики силы, НЕТ 045 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Датчики давления (ДАЭ-107)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Датчики давления (ДАЭ-107)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2954 |
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 2954 |
ФБУ Нижегородский ЦСМ Нижегородская область |
2501 | 2954 |
ФБУ Томский ЦСМ Томская область |
1778 | 2954 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на первый лист формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации СДАИ.406239.151 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления ДАЭ 107
Технические условия СДАИ.406239.151 ТУ
Поверка
Поверкаосуществляется по методике СДАИ 406239.151 МП, утвержденной Руководителем ГЦИ СИ ОАО «НИИФИ».
Средства поверки: мегаомметр М4100/1 (погрешность измерений ±1%), прибор комбинированный цифровой Щ-301 (предел основной допускаемой погрешности измерений ± 0,05 % при измерении напряжения от 100мкВ до 1В, предел основной допускаемой погрешности измерений ± 0,06 % при измерении напряжения от 1В до 1кВ), источник питания постоянного тока Б5-45А (класс точности ±0,05%), магазин сопротивлений МСР -63 (класс точности 0,05%) грузопоршневой манометр типа МП-600 (погрешность измерений 0,05 %), климатическая камера Tabai - MC 71 (точность поддержания температуры ±0,5°С).
Изготовитель
ОАО ”Научно-исследовательский институт физических измерений”,г. Пенза, ул. Володарского, д.8/10
Тел. (8412) 56-55-63, факс (8412) 55-14-99, e-mail: niifi@sura.ru
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИФИ» (ГЦИ СИ ОАО «НИИФИ»»).
Володарского ул., д. 8/10, г. Пенза, Российская Федерация, 440026
Телефон: (8412) 56-26-93, Факс: (8412) 55-14-99
Основным узлом датчика является элемент чувствительный (ЧЭ), который состоит из кристалла, соединенного электростатическим способом со стеклянной шайбой в вакууме. Внутри ЧЭ между кристаллом и стеклянной шайбой находится вакуумированная полость, обеспечивающая измерение абсолютных давлений. ЧЭ с помощью эпоксидного клея ВК-9 жестко крепится на колодке контактной.
Кристалл выполнен в виде квадрата, с центральной тонкой частью, обеспечивающей измерение давлений, и представляет собой монокристалл кремния. На рабочей части кристалла методом диффузии сформированы тензорезисторы, объединенные в мостовую цепь. На периферийной части кристалла методом ионной имплантации сформирован терморезистор.
Металлическая мембрана приварена к корпусу аргонодуговой сваркой и обеспечивает герметичность датчика со стороны измеряемой среды и работоспособность в агрессивных средах. Соединение контактных площадок тензомоста кристалла осуществляется золотыми проводниками, которые развариваются на площадки кристалла и на выводы колодки контактной. Выводы колодки контактной гальванически изолированы от корпуса. В колодку контактную впаяна трубка, через которую осуществляется заполнение внутренней полости датчика жидкостью, осуществляющей передачу давления от металлической мембраны к кристаллу. После заполнения жидкостью трубка обжимается и заваривается. На выводы колодки контактной установлена плата с резисторами для балансировки и термокомпенсации, которая изолирована от окружающей среды с помощью кожуха и клея. Датчик оканчивается гибкими выводами из проводов, которые распаяны на плату.
Датчик крепится к изделию сваркой. Материалы датчика, контактирующие с измеряемой средой, устойчивы к агрессивным средам.
Датчик неремонтируемый, в процессе эксплуатации не обслуживается.
Внешний вид датчика приведен на рисунке 1.

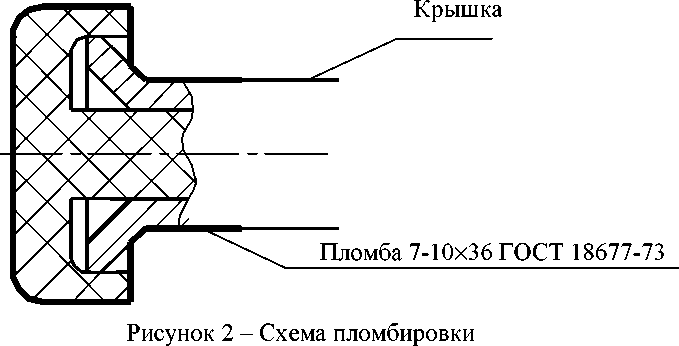

Схема пломбирования приведена на рисунке 2.
Рисунок 1 - Внешний вид датчика ДАЭ 107
Индекс и порядковый номер исполнения датчиков с диапазоном измерения представлены в таблице
Обозначение |
Индекс и порядковый номер исполнения |
Диапазон измерения, МПа (кгс/см2) |
СДАИ.406239.151 |
ДАЭ 107 |
0 - 0,049 (0 - 0,5) |
-01 |
ДАЭ 107-01 |
0 - 0,588 (0 - 6) |
-02 |
ДАЭ 107-02 |
0 - 0,98 (0 - 10) |
-03 |
ДАЭ 107-03 |
0 - 24,5 (0 - 250) |
В комплект поставки входят: датчик давления ДАЭ 107, формуляр СДАИ.406239.151 ФО, руководство по эксплуатации СДАИ.406239.151 РЭ, инструкция по входному контролю СДАИ.406239.151 И11.
Диапазоны измерений, МПа (кгс/см2)............................................................... 0 - 0,049 (0 - 0,5)
0 - 0,588 (0 - 6) 0 - 0,98 (0 - 10)
0 - 24,5 (0 - 250) Основная приведенная погрешность датчика в НКУ при доверительной веро-
ятности 0,8, %, не более .................................................................................. 1,5
Напряжение питания, В.................................................................. 5,0±0,1
Электрическое сопротивление диагоналей мостовой схемы, Ом, не более
-
- между выводами 1 и 3 ....................................................................................... от 400 до 2000
-
- между выводами 2 и 4 ....................................................................................... от 400 до 1500
Значение выходного сигнала в НКУ при номинальном значении измеряемого
давления, мВ.................................................................................................. 100±10
Значение выходного сигнала в НКУ при номинальном значении измеряемого
давления для диапазона от 0 до 0,049 МПа, мВ................................. от 30 до 50 мВ
Значение начального выходного сигнала при нулевом значении измеряемого
давления при воздействии на датчик температуры от минус 50 до +50°С, мВ, не более
Коэффициент изменения чувствительности при воздействии на датчик темпе-
ратуры от минус 50 до +50°С, %/°С, не более
Электрическое сопротивление изоляции цепей, МОм, не менее
Габаритные размеры, (максимальный диаметр х максимальная длина без кабеля), мм 19.1х55
Рабочие условия, °С...................................................... от минус 50 до +50
Примечание - НКУ - нормальные климатические условия, характеризующиеся по ГОСТ 15150-69 температурой воздуха от 15°С до 35°С, относительной влажностью воздуха от 45% до 80%, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.), при этом при температуре воздуха выше 300С относительная влажность не должна превышать 70%.
