Номер по Госреестру СИ: 60338-15
60338-15 Акселерометры низкочастотные линейные
(АЛЕ 055М)
Назначение средства измерений:
Акселерометры низкочастотные линейные АЛЕ 055М (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Внешний вид.
Акселерометры низкочастотные линейные
Рисунок № 1
Внешний вид.
Акселерометры низкочастотные линейные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.04.2020
Номер записи - 151204
ID в реестре СИ - 373604
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
№1428 от 2020.08.25 о продлении срока действия свидетельства об утверждении типа
Наличие аналогов СИ: Акселерометры низкочастотные линейные (АЛЕ 055М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
|
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
|
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
|
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Акселерометры низкочастотные линейные (АЛЕ 055М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Акселерометры низкочастотные линейные (АЛЕ 055М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографическим способом на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений содержится в руководстве по эксплуатации СДАИ.402139.058 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам АЛЕ 055 М
Технические условия СДАИ.402139.058 ТУ.
Поверка
ПоверкаПоверка осуществляется в соответствии с методикой СДАИ.402139.058 МП «Акселерометры низкочастотные линейные АЛЕ 055М. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 13.01.2015 г.
Средства поверки: оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n)°, погрешность ±(5+5sina/2) с); вольтметр В7-16А (диапазон (0,1 - 1000) В, класс точности ±(0,05/0,05-0,1/0,1)%); источник питания постоянного тока Б5-71/4м (диапазон (0,2 - 75) В, (0,1 - 4) А, погрешность ±(0,008иуст+0,1)В, погрешность ±(0,02Imax+0,05) А); частотомер Ч3-54 (диапазон (0,1 Гц -120 МГц, погрешность ±[5‘ 10’7+1/(ГГч)]); осциллограф универсальный 2-х канальный С1-82 (диапазон 6 мВ - 40 В; 6 мВ - 20 В, 6 мВ - 300 В; 6мВ - 150 В, 0,1 мкс - 1с, погрешность ±3%).
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»).
Володарского ул., д. 8/10, г. Пенза, Российская Федерация, 440026
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99 е-mail: info@niifi.ru
Испытательный центр
ОАО «НИИФИ»
Володарского ул., д. 8/10, г. Пенза, Российская Федерация, 440026
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного блока (ЭБ).
Корпус акселерометра состоит из основания и двух крышек. В основании с одной стороны выполнено углубление, обеспечивающее установку и крепление чувствительного элемента, а с другой стороны расположены платы измерительного канала и преобразователя «напряжение-частота».
Для электрических подсоединений акселерометра с регистратором предусмотрены выводы в виде контактов.
Принцип действия акселерометра основан на преобразовании силы, пропорциональной измеряемому ускорению, в изменение емкостей дифференциального конденсатора, которое затем преобразуется в выходные сигналы частоты следования прямоугольных импульсов.
ЧЭ акселерометра представляет собой дифференциальный конденсатор, подвижная обкладка которого выполнена из высоколегированного кремния методом анизотропного травления, а неподвижная - напылением металлической пленки на стекле.
Акселерометры в зависимости от диапазона измерений, коэффициента преобразования, частотного диапазона измерений имеют 7 исполнений в соответствии с таблицей 1.
Таблица 1
|
Обозначение |
Маркировка акселерометра |
Диапазон измерений, м/с2 |
Коэффициент преобразования, Гц^с2/м |
Частотный диапазон измерений, Гц |
|
СДАИ.402139.058 |
АЛЕ 055М±2,8-32 |
±2,8 |
от 488,57 до 537,427 |
0-32 |
|
-01 |
АЛЕ 055М±5,6-32 |
±5,6 |
от 219,852 до 268,708 |
0-32 |
|
-02 |
АЛЕ 055М±11-64 |
±11 |
от 111,924 до 136,796 |
0-64 |
|
-03 |
АЛЕ 055М±22-64 |
±22 |
от 62,181 до 75,999 |
0-64 |
|
-04 |
АЛЕ 055М±180-64 |
±180 |
от 6,84 до 8,36 |
0-64 |
|
-05 |
АЛЕ 055М(-100+500)-64 |
(-100+500) |
от 3,618 до 4,422 |
0-64 |
|
-06 |
АЛЕ 055М±600-128 |
±600 |
от 2,052 до 2,508 |
0-128 |
Общий вид акселерометра представлен на рисунке 1.
Габаритно-установочные размеры акселерометра представлены на рисунке 2.

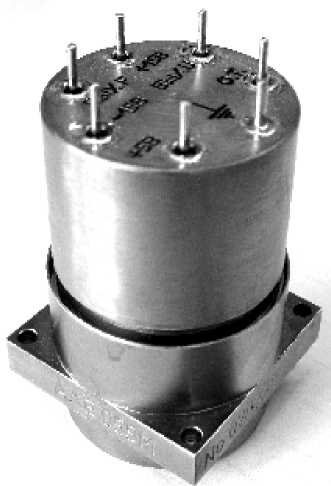

Рисунок 1 - Общий вид акселерометра

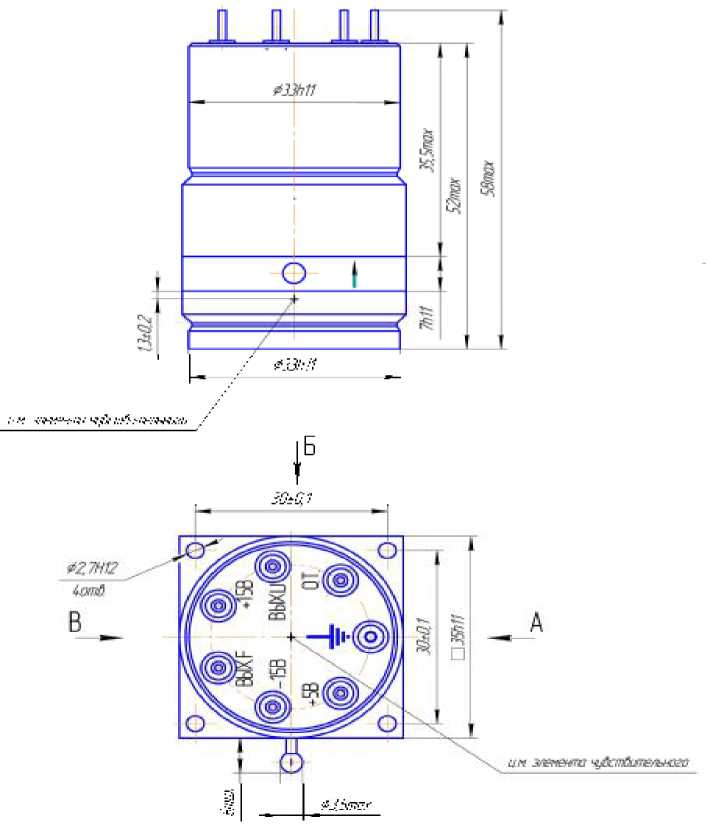

Рисунок 2 - Габаритно-установочные размеры акселерометра
|
Наименование характеристики |
Значение характеристики | ||||||
|
Диапазон измерений линейных ускорений, м/с2 |
±2,8 |
±5,6 |
±11 |
±22 |
±180 |
±600 |
(-100+500) |
|
Коэффициент преобразования, Гц^с /м |
от |
от |
от |
от |
от |
от |
от 3,618 |
|
439,713 |
219,852 |
111,924 |
62,181 |
6,84 |
2,052 |
до 4,422 | |
|
до |
до |
до |
до |
до |
до | ||
|
537,427 |
268,708 |
136,796 |
75,999 |
8,36 |
2,508 | ||
|
Смещение нуля, Гц |
от 1790 до 1910 |
от 620 | |||||
|
до 750 | |||||||
|
Пределы допускаемой основ- | |||||||
|
ной приведенной погрешно- |
±0,001 | ||||||
|
сти, % | |||||||
|
Диапазон температуры окру- |
от минус 65 до 65 | ||||||
|
жающей среды, °С | |||||||
|
Нестабильность коэффициента преобразования в интервале | |||||||
|
изменения температуры окру- |
±0,2 | ||||||
|
жающей среды от минус 65 до 65 °С, %, в пределах | |||||||
|
Скорость затухания амплитудно-частотной характеристики | |||||||
|
за пределами частотного диапазона измерений, дБ/окт, |
8 | ||||||
|
не менее | |||||||
|
Пределы допускаемого значения отклонения амплитудно- | |||||||
|
частотной характеристики на |
±10 | ||||||
|
верхней границе частотного диапазона измерений, % | |||||||
|
Масса, кг, не более |
0,1 | ||||||
|
Габаритные размеры, мм, не |
35x58 | ||||||
|
более | |||||||
Лист № 3 Всего листов 4
