Номер по Госреестру СИ: 56234-14
56234-14 Датчики давления
(ДХС 525)
Назначение средства измерений:
Датчики давления ДХС 525 (далее - датчики) предназначены для измерения акустических давлений в газообразных средах.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.01.2019
Номер записи - 146501
ID в реестре СИ - 368901
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
СВ, ДМ02-050-1М,
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1313 дн.
Приказы РСТ, где упоминается данный тип СИ
№3377 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Акустика" (ТК 358)
№40 от 2014.01.22 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56233-14,56234-14,56232-14,56235-14 по 56247-14)
Наличие аналогов СИ: Датчики давления (ДХС 525)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
|
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
|
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
|
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60340-15 28.02.2025 |
Акселерометры низкочастотные линейные, АЛЕ 048ММ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60708-15 27.04.2025 |
Датчики температуры цифровые, ЦДТ 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
4 года |
|
60681-15 27.04.2025 |
Датчики силы, НЕТ 045 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
Кто поверяет Датчики давления (ДХС 525)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОМОНТАЖ" (RA.RU.314152) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЭПМ" (RA.RU.312709) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления (ДХС 525)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3105 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 3105 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3105 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений содержится в руководстве по эксплуатации СДАИ.406231.036РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления ДХС 525
Технические условия СДАИ. 406231.036ТУ.
ГОСТ 8.038-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц
Поверка
ПоверкаПоверка осуществляется по методике СДАИ. 406231.036МП, утвержденной
руководителем ГЦИ СИ ОАО «НИИФИ» 15.11.2013 г.
Средства поверки: источник питания постоянного тока Б5-8 , (диапазон измерения (0 -50)В, погрешность ± 3%); осциллограф универсальный С1-83, (диапазон измерений 400 мкВ - 200 В, 400 нс - 20 с, погрешность ±5%); датчик акустический ЛХ-1501, (диапазон частот от 3 до 4000 Гц, чувствительность 3±1 мкВ/мкбар, погрешность ±0,5 дБ); милливольтметр В3-33, (диапазон измерений U~: 300 мкВ - 300 В, класс точности (1 - 4)); магазин ёмкости Р-5025, (диапазон измерений (0,0001 - 111,0001) мкФ, класс точности (0,1 -0,5)); магазин сопротивления измерительный Р33, (диапазон измерений (0,1 - 99999,9) Ом, класс точности 0,2/0,000006); генератор сигналов низкочастотный Г3-118, (диапазон измерений 10 Гц - 20 кГц (20 - 200) кГц, погрешность ±1,5%); вибропреобразователь АВС 034-03 (верхний предел измеряемых вибрационных ускорений 3000 м/с2, погрешность ± 10 %); вибростенд УВЭ 5/10000, (диапазон частот от 5 до 10000 Гц, виброускорение от 20 до 300 м/с2, коэффициент нелинейных искажений 15%, погрешность ±15 %); Измерительный усилитель типа 2607 фирмы «Бюль и Къер» (диапазон измерений от 20 до 170дБ, погрешность ±0,5 дБ при частоте от 2 Гц до 200кГц, погрешность ±0,2 дБ при частоте от 10 до 50 кГц); капсюль микрофона типа 4134 фирмы «Бюль и Къер» с предусилителем типа 2619 (частотный диапазон от 3,9 Гц до 20 кГц, диапазон измерений от 29 до 160 дБ).
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»).
440026, г. Пенза, ул. Володарского, д.8/10. Тел (8412) 56-55-63 Факс: (8412) 55-14-99
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИФИ» (ГЦИ СИ ОАО «НИИФИ»).
440026, г. Пенза, ул. Володарского, д.8/10.
Телефон: (8412) 56-26-93 Факс: (8412) 55-14-99
Датчик давления состоит из измерительного преобразователя (элемента чувствительного - ЭЧ) и вторичного измерительного преобразователя (интеллектуального преобразователя - ИП), соединенных кабельной перемычкой.
Работа датчика давления основана на принципе возникновения знакопеременных зарядов на поверхностях пьезомодуля под действием акустического давления.
Переменный заряд, пропорциональный измеряемому давлению поступает на вход ЭЧ. ИП проводит обработку поступаемого с ЭЧ сигнала. Сигнал от воздействия акустического давления преобразуется в аналоговый выходной сигнал.
Датчик имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого акустического давления посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.
Датчики давления в зависимости от диапазона измерений акустических давлений изготавливаются в двух исполнениях в соответствии с таблицей 1.
Таблица 1
|
Обозначение |
Индекс и порядковый номер исполнения |
Диапазон измерений акустических давлений, дБ (Па) |
Маркировка датчика давления |
|
СДАИ.406231.036 |
ДХС 525 |
от 85 до 130 (от 0,3 до 63,2) |
ДХС 525 №... |
|
-01 |
ДХС 525-01 |
от 125 до 155 (от 35,56 до 1125) |
ДХС 525-01 №. |
Общий вид датчика ДХС 525 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

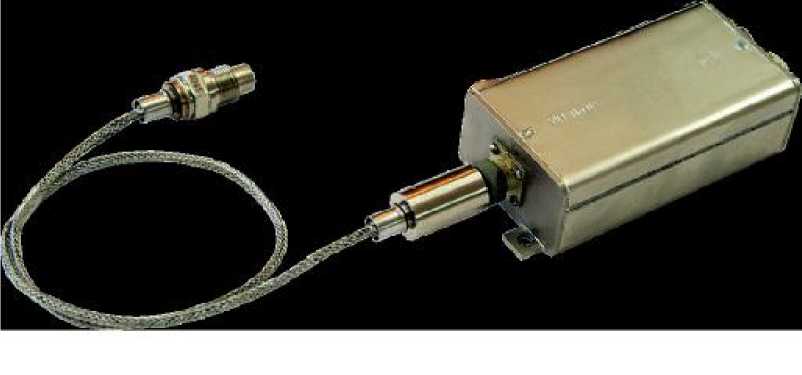

Рисунок 1 - Общий вид датчика ДХС 525
|
Диапазон измерений, дБ (Па) |
от 85 до 130 (от 0,3 до 63,2) от 125 до 155 (от 35,56 до 1125) |
|
Пределы допускаемой основной относительной погрешности, дБ(%) Коэффициент влияния медленноменяющегося |
от минус 0,8 до 0,8 (от минус 8,8 до 9,7) от 0,8 до 1,4 |
|
абсолютного давления на коэффициент преобразования Виброэквивалент в диапазоне частот, дБ/м-с"2 (Па/м^с-2): | |
|
от 10 до 2500 Гц, не более от 2500 до 5000 Гц, не более Масса, кг, не более: |
82 (0,26) 110 (6,4) 0,22 |
Вилки РСКГГВ
АВ036РШ ТУ

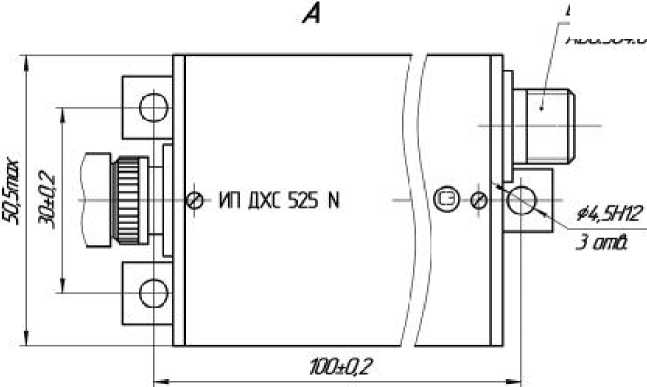

Рисунок 2 - Габаритно-установочные размеры датчика ДХС 525
|
Z/йть |
Конт |
|
Выход |
1 |
|
ОШ |
2 |
|
ТЫ85_А |
4 |
|
RSWSJ |
7 |
|
+27V |
J |
|
-27V |
6 |
|
ТехнолГВаоВ |
5 |
|
ТехюлТКХ) |
8 |
|
ТехнмТТХ! |
9 |
|
Корпус |
Ю |
