Номер по Госреестру СИ: 58064-14
58064-14 Анализаторы пыли
(MP 101M мод. MP 101-09)
Назначение средства измерений:
Анализаторы пыли MP 101M модели MP 101-09 предназначены для измерения массовой концентрации пыли различного происхождения в атмосферном воздухе.

Внешний вид.
Анализаторы пыли
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 16.07.2024
Номер записи -
ID в реестре СИ - 371030
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, модификации MP 101-09, модификации MP 101-09, модели MP 101-09, Анализатор пыли, MP 101M мод. MP 101-09,
Производитель
Изготовитель - Фирма "Environnement S.A."
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 133
Выдано извещений - 2
Кол-во периодических поверок - 79
Кол-во средств измерений - 20
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№206 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стальные и чугунные трубы и баллоны" (ТК 357)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Анализаторы пыли (MP 101M мод. MP 101-09)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Environnement S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14335-94 01.01.2000 |
Анализаторы, ANACONDA (мод. ICP) Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
14336-94 01.01.2000 |
Анализаторы, ANACONDA (мод. HCP) Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16337-97 01.07.2002 |
Газоанализаторы, HC51M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16338-97 01.07.2002 |
Газоанализаторы, BXT61M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16339-97 01.07.2002 |
Газоанализаторы, AC31M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16340-97 01.07.2002 |
Газоанализаторы, CO11M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16341-97 01.07.2002 |
Газоанализаторы, AF21M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16342-97 01.07.2002 |
Газоанализаторы, O341M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16343-03 01.04.2008 |
Газоанализаторы многоканальные, MIR 9000 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16343-09 01.06.2014 |
Газоанализаторы многоканальные, MIR 9000 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
16395-97 01.08.2002 |
Системы газоаналитические, ENVIRONNEMENT-RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16396-97 01.08.2002 |
Лаборатории, ENVIRONNEMENT-AIRLAB M/S Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16435-97 01.08.2002 |
Анализаторы, MP101M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16436-97 01.08.2002 |
Системы калибровки портативные, VE3M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16437-97 01.08.2002 |
Системы для приготовления газовых смесей, MGC 101 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16438-97 01.08.2002 |
Системы газоаналитические, AC31M/NHз RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16439-97 01.08.2002 |
Системы газоаналитические, AF21M/TRS RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
16440-97 01.08.2002 |
Системы газоаналитические, AF21M/H S2 RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
20887-01 01.03.2006 |
Системы газоаналитические, Sanoa Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
33606-06 01.01.2012 |
Газоанализаторы, AF22M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
34965-07 |
Система газоаналитическая, AF22M/H2S RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
34966-07 |
Система газоаналитическая, AC32M/NH3 RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
37681-08 01.06.2013 |
Генераторы нулевого воздуха, ZAG Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37943-08 01.06.2013 |
Газоанализаторы углеводородов, HC 51M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37944-08 01.06.2013 |
Газоанализаторы оксида углерода, CO12M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37944-14 17.01.2019 |
Газоанализаторы стационарные, CO12M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37954-08 01.06.2013 |
Газоанализаторы, AC32M/CNH3 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37955-08 01.06.2013 |
Анализаторы пыли, MP 101M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
38650-08 01.10.2013 |
Газоанализаторы, O342M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
39003-08 01.11.2013 |
Калибраторы, MGC101 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
39084-08 01.11.2013 |
Газоанализаторы, AF22M/CH2S Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
41456-09 01.10.2014 |
Анализаторы хроматографические, VOC 71М GC Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
43123-09 01.01.2015 |
Газоанализаторы, TOPAZE 32M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
43123-16 25.04.2021 |
Газоанализаторы, TOPAZE 32M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
52452-13 21.01.2018 |
Рабочие эталоны 1-го разряда - генераторы газовых смесей, MGC101 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
55213-13 30.08.2024 |
Газоанализаторы, AC32M/CNH3 мод. AC32M, AC32M/CNH3 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
55959-13 23.10.2024 |
Газоанализаторы, AF22M/CH2S мод. AF22M, AF22M/CH2S Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
|
57290-14 14.05.2019 |
Газоанализаторы, O342M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
58064-14 16.07.2024 |
Анализаторы пыли, MP 101M мод. MP 101-09 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
|
65022-16 09.09.2021 |
Газоанализаторы, VOC72М Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Анализаторы пыли (MP 101M мод. MP 101-09)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 89 | 15 | 1 | 77 | 2 | 74 | 1 | 73 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 7 | 5 | 2 | 0 | 5 | 5 | 0 |
Стоимость поверки Анализаторы пыли (MP 101M мод. MP 101-09)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
33500 | 33500 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, сохранения результатов измерений, передачи результатов на внешние устройства и т.д. ПО идентифицируется путём вывода на экран номера версии (идентификационного номера). Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик анализаторов учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MP101 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.b |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли MP 101M модели MP 101-09
Приказ № 425 от 07.12.2012 Министерства природных ресурсов и экологии Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного Регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1619-2014 «Анализаторы пыли MP 101M. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» «31» марта 2014 г.
Основные средства поверки:
рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Изготовитель
Environnement S.A., Франция
Адрес: 111 BD Robespierre 78304 POISSY, France
Телефон: +33(0)1 39 22 38 00;
Факс: +33(0)1 39 65 38 08;
Web-сайт: www.environnement-sa.com
Заявитель
Акционерное общество «Экология. Компетенции. Развитие. Обучение. Созидание. Инжиниринг» (АО «ЭКРОС-ИНЖИНИРИНГ»)ИНН 7801008269
Адрес: 199406, г. Санкт-Петербург, Средний пр. В. О., д. 85, лит. У, пом. 103-Н Телефон: (812) 500-05-10
Web-сайт: www.ecrose.ru
E-mail: info@ecrose.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов пыли MP 101M модели MP 101-09 - радиоизотопный, основан на поглощении в - излучения частицами пыли, осаждёнными на фильтрующую ленту. В качестве источника в - излучения используется изотоп С14. Пыль осаждается на фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение интенсивности в - излучения, прошедшего через фильтрующую ленту, осуществляется с помощью встроенного в анализатор счётчика Гейгера-Мюллера.
Анализаторы позволяют проводить измерения массовой концентрации суммарных фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами и циклонами для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).
Конструктивно анализаторы MP 101M модели MP 101-09 состоят из электронноизмерительного блока и внешнего насоса. Дополнительно анализаторы могут оснащаться оптическим блоком СРМ, предназначенным для индикации показаний массовой концентрации пыли (TSP, РМ10, РМ2.5, РМ1).
Анализаторы пыли MP 101M модели MP 101-09 оснащены аналоговыми выходами и цифровым интерфейсом RS-232.

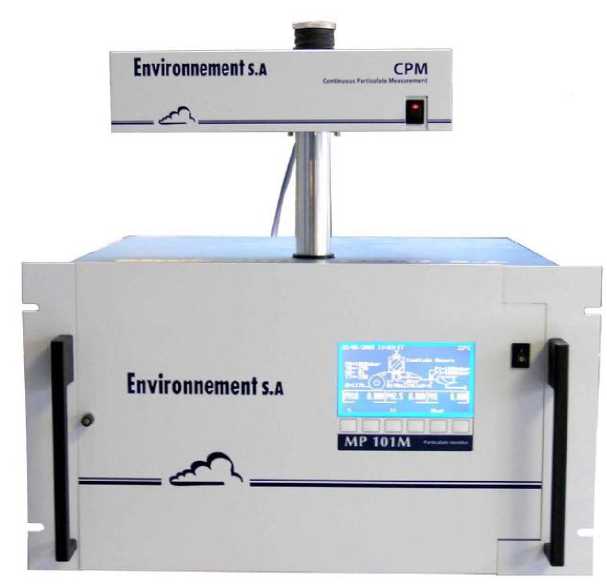

Рисунок 1 - Внешний вид анализаторов пыли MP 101M модели MP 101-09
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (TSP, РМ10, РМ2.5), мг/м3 |
от 0 до 10 |
|
Пределы допускаемой погрешности измерений массовой концентрации пыли (TSP, РМ10, РМ2.5), %
|
±20 ±20 |
|
Объёмный расход отбираемой пробы, дм3/мин |
16,7 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода отбираемой пробы, % |
±5 |
|
1) 3 1 Граница поддиапазона измерений приведена для объёма отобранной пробы не менее 4 м . | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- от сети переменного тока частотой (50±1) Гц, В |
230±23 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Г абаритные размеры, мм, не более | |
|
- высота |
266 |
|
- ширина |
483 |
|
- длина |
360 |
|
Масса (аналитический блок), кг, не более |
16 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность окружающего воздуха, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
