Газоанализаторы стационарные CO12M (далее - газоанализаторы) представляют собой стационарные многоканальные приборы непрерывного действия.

Принцип действия газоанализаторов - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации. Используются газовые корреляционные фильтры.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе для установки на стол или в стойку.

На лицевой панели газоанализатора расположен жидкокристаллический дисплей и органы управления; на задней панели - штуцера для подачи анализируемой пробы, газа сравнения, а также клеммы для электрических подключений (питание, выходные сигналы и др.).

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода или избыточного давления в точке отбора пробы.

Газоанализаторы выпускаются в 2 исполнениях:

- СО12М;

• - СО12М с опцией измерения диоксида углерода (CO2). Газоанализаторы обеспечивают выходные сигналы:

• - показания встроенного жидкокристаллического дисплея;

• - 4 программно-конфигурируемых аналоговых выхода (по напряжению или токовые);

• - цифровые выходы (интерфейсы USB, Ethernet, RS-232 / RS-422). Газоанализаторы обеспечивают выполнение следующих функций:

• - непрерывное измерение объемной доли определяемых компонентов в анализируемой среде;

• - отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;

• - хранение результатов измерений в энергонезависимой памяти газоанализатора (до 2 месяцев при сохранении данных 1 раз в 15 минут);

• - формирование унифицированного выходного аналогового токового сигнала;

• - формирование выходного цифрового сигнала;

• - переключение контактов реле.

Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-96.

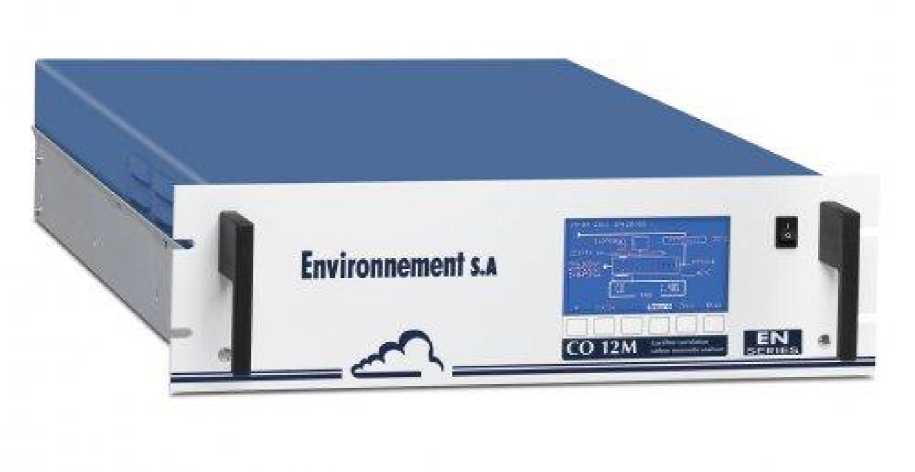

Внешний вид газоанализаторов приведен на рисунке 1.

Рисунок 1 - Газоанализаторы стационарные CO12M, внешний вид

Комплект поставки газоанализатора приведен в таблице 4. Таблица 4

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов указаны в таблицах 2 и 3.

Таблица 2 - Измерительный канал объемной доли оксида углерода

Примечание - пересчет результатов измерений концентрации определяемого компонента, выраженных в объемной доле, млн^-1, в массовую концентрацию следует проводить по формуле

^{где    С}(об)

^С(масс) P М t

Пересчет при контроле атмосферного воздуха проводят согласно РД 52.04.186-89 для условий 0 ⁰С и 760 мм рт. ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 для условий 20 ⁰С и 760 мм рт. ст.

Значение коэффициента пересчета вводится в память газоанализатора вручную посредством меню в разделе «Configuration => Offsets/Units/Conversions» (для английской версии меню).

Таблица 3 - Измерительный канал объемной доли диоксида углерода

2) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от преде-

лов допускаемой основной погрешности.

3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10°С равны 0,5 в долях от пределов допускаемой основной погрешности.

• 4) Время прогрева газоанализатора, мин, не более

• 5) Предел допускаемого времени установления показаний Т0,9, с, не более

• 6) Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

• 7) Номинальное значение напряжения питания переменным током частотой 50 Гц, В

• 8) Потребляемая электрическая мощность, не более, А

• 9) Номинальное значение расхода анализируемой среды, дм³/мин

• 10) Габаритные размеры газоанализатора, мм, не более:

• - высота

• - ширина

• - длина

• 11) Масса газоанализатора, кг, не более

• 12) Средняя наработка на отказ, ч

• 13) Средний срок службы, лет

  Лист № 5

  Всего листов 6

  8

  25 000

  10

Условия эксплуатации
