Номер по Госреестру СИ: 65022-16
65022-16 Газоанализаторы
(VOC72М)
Назначение средства измерений:
Газоанализаторы VOC72M предназначены для измерений объемной доли и массовой концентрации органических компонентов, приведенных в таблице 2, в воздушных средах при осуществление деятельности в области охраны окружающей среды.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение VOC72M.
Программное обеспечение осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
-
- передачу результатов измерений по интерфейсу связи с ПК;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- контроль внешней связи (RS 232/422/Ethernet).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VOC72M |
Номер версии (идентификационный номер) ПО* |
3.3.8 |
Цифровой идентификатор ПО (алгоритм) |
недоступен |
Примечание: *Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведена в документе «Газоанализаторы VOC72М. Руководство по эксплуатации».
Лист № 6
Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам VOC72MПриказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1989-2016 «Газоанализаторы VOC72М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» «29» февраля 2016 г.
Основные средства поверки:
-
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009ТУ - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15;
-
- источники микропотоков ИМ стирола, бензола, толуола, этилбензола, о-ксилола, м-ксилола, п-ксилола, изопропилбензола (кумол), 1,2,4-триметилбензола (псевдокумол) по ИБЯЛ.418319.013ТУ - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;
-
- генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К по ШДЕК.418319.009ТУ - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: СбН/СуН/э-СзНю/о-СзНю/м-СзНю/п-СзНю/^ (ГСО 9688-2010), i-CHio/N (ГСО 10525-2014), C4H6/N2 (ГСО 10388-2013).
Знак поверки наносится на прибор, как указано на рисунке 1.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru.
Адрес электронной почты: info@vniim.ru.
Принцип действия газоанализатора VOC72M (далее - газоанализатор) основан на хроматографическом разделении анализируемой пробы газа и регистрации содержания измеряемых компонентов при помощи фотоионизационного детектора (ФИД).
Газом-носителем является азот с чистотой не менее 99,9999 %. В качестве источника газа-носителя могут использоваться генератор азота или азот в баллонах под давлением.
Газоанализатор является одноблочным прибором, выполнен в металлическом корпусе.
В состав газоанализатора входят:
-
- устройство отбора пробы, состоящее из насоса и трубки, заполненной селективными сорбентами для накопления из пробы определяемого вещества;
-
- фотоионизационный детектор;
-
- пневматическая система, соединяющая отдельные блоки (в т.ч. вакуумный насос);
-
- микропоцессор, управляющий работой составных частей газоанализатора.
Способ отбора пробы - принудительный.
На лицевой панели газоанализатора расположены жидко-кристаллический дисплей, кнопка включения и клавиши управления.
На задней панели газоанализатора расположены:
вход для анализируемой пробы газа;
вход для газа-носителя;
вход для калибровочного газа;
разъем для подключения сетевого кабеля (230±23) В;
разъем для аналогового выхода:
разъемы для внешнего интерфейса (RJ45, UDPRJ11), USB-порт,
последовательный порт RS232 или RS422.
Управление режимами работы газоанализатора и обработка измерительной информации производятся с помощью микропроцессорного комплекса, размещенного внутри корпуса прибора.
Внешний вид газоанализатора, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 1.
Места пломбирования
Место для нанесения знака поверки

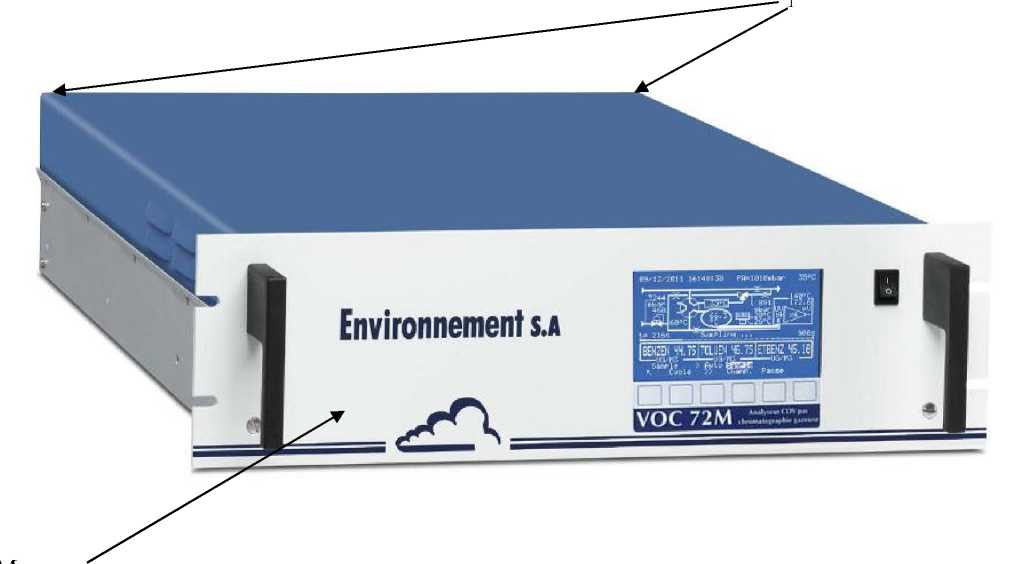

Рисунок 1 - Внешний вид газоанализатора VOC72M.
Комплект поставки газоанализатора указан в таблице 4. Таблица 4 -
Обозначение |
Наименование |
Количество |
Примечание |
Газоанализатор VOC72М |
1 шт. | ||
Руководство по эксплуатации с дополнением |
1 экз. | ||
Паспорт |
1 экз. | ||
МП-242-1989-2016 |
Методика поверки |
1 экз. | |
Дополнительные принадлежности и запасные части |
1 компл. |
По заказу |
Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности, % | |
объемной доли, млн-1 (ppm) |
массовой концентрации, мг/м3 | ||
Бензол С6Н |
от 0,0005 до 0,3 |
от 0,0020 до 1,0 |
±25 |
Толуол С7Н8 |
от 0,0005 до 0,2 |
от 0,0020 до 1,0 |
±25 |
Этилбензол С8Н10 |
от 0,0005 до 0,2 |
от 0,0030 до 1,0 |
±25 |
Сумма м-ксилола и п- ксилола m- + p- C8Hio |
от 0,0005 до 0,2 |
от 0,0020 до 1,0 |
±25 |
о-Ксилол o-C8H10 |
от 0,0005 до 0,2 |
от 0,0020 до 1,0 |
±25 |
Стирол C8H8 |
от 0,0002 до 0,2 |
от 0,0010 до 1,0 |
±25 |
а- метилстирол С9Н10 |
от 0,001 до 0,2 |
от 0,005 до 1,0 |
±25 |
Изопропилбензол С9Н12 |
от 0,002 до 0,2 |
от 0,01 до 1,0 |
±25 |
1,2,4 - Триметилбензол С9Н12 |
от 0,003 до 0,2 |
от 0,015 до 1,0 |
±25 |
1,3 - Бутадиен С4Н6 |
от 0,005 до 0,4 |
от 0,012 до 1,0 |
±25 |
Примечание: Пересчет значений объемной доли Х в млн-1 (ppm) в массовую концентрацию С, мг/м3, проводят по формуле: С =X-M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 22,4 при условиях (0 °С и 101,3 кПа по РД 52.04.186-89 - атмосферный воздух), дм3/моль. |
газоанализаторов приведены в таблице 3.
Таблица 3 -
Параметр |
Значение |
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности газоанализатора, % |
6,0 |
Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от 10 до 35 °С, на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности |
±0,2 |
Номинальная цена единицы наименьшего разряда индикатора в зависимости от режима измерений |
от 0,01 млрд-1 (ppb) до 0,01 млн-1 (ppm) |
Время одного цикла измерений, мин |
0, 12, 15, 20, 30 (программируемое) |
Время прогрева, ч, не более |
24 |
Напряжение питания от сети переменного тока, В Частота Гц |
230±23 50±1 |
Потребляемая мощность, В^А, не более |
200 |
Габаритные размеры, мм, не более
|
135 485 610 |
Масса, кг, не более |
12,5 |
Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) |
24000 |
Полный средний срок службы, лет |
10 |
Параметры и состав анализируемой газовой смеси: | |
- температура газовой смеси на входе газоанализатора, °С |
от +5 до +35 |
- относительная влажность газовой смеси, % |
до 95 (без конденсации влаги) |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 (от 630 до 800 мм.рт.ст) |
- содержание неизмеряемых компонентов NH3, NO, NO2, H2S, SO2, CO, CH4, этилмеркаптан, сероуглерод, этилацетат, метанол, формальдегид |
не более ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88 |
Условия эксплуатации: | |
- диапазон температуры окружающей среды, C |
от +5 до +35 |
- диапазон относительной влажности окружающей среды при |
до 95 % |
температуре 35 oC, % |
при температуре 30 °С |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
