Номер по Госреестру СИ: 55213-13
55213-13 Газоанализаторы
(AC32M/CNH3 мод. AC32M, AC32M/CNH3)
Назначение средства измерений:
Газоанализаторы AC32M/CNH3 модификаций AC32M, AC32M/CNH3 (далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной доли оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOX) и аммиака (NH3) в воздушных средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 30.08.2023
Номер записи -
ID в реестре СИ - 367764
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СО12м , нет данных, мод. AC32M/CNH3, Газоанализатор AC32M/CNH3 мод. AC32M/CNH3, АС32М/CNH3, АС32М, АС32M/CNH3, АС-32М, AС32M/ CNH3, AС32M, AC32M/CNH3 мод. AC32M/CNH3, AC32M/CNH3 мод. AC32M, AC32M/CNH3, AC32M/CNH3, AC32M,, AC32M,
Производитель
Изготовитель - Фирма "Environnement S.A."
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 151
Выдано извещений - 2
Кол-во периодических поверок - 57
Кол-во средств измерений - 75
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1212 от 2013.10.16 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55189-55195-13, 32059-13, 55206-55211-13, 35172-13, 55212-55229-13, 30830-13)
№1824 от 2018.08.30 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Газоанализаторы (AC32M/CNH3 мод. AC32M, AC32M/CNH3)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Environnement S.A."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14335-94 01.01.2000 |
Анализаторы, ANACONDA (мод. ICP) Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
14336-94 01.01.2000 |
Анализаторы, ANACONDA (мод. HCP) Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16337-97 01.07.2002 |
Газоанализаторы, HC51M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16338-97 01.07.2002 |
Газоанализаторы, BXT61M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16339-97 01.07.2002 |
Газоанализаторы, AC31M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16340-97 01.07.2002 |
Газоанализаторы, CO11M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16341-97 01.07.2002 |
Газоанализаторы, AF21M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16342-97 01.07.2002 |
Газоанализаторы, O341M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16343-03 01.04.2008 |
Газоанализаторы многоканальные, MIR 9000 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16343-09 01.06.2014 |
Газоанализаторы многоканальные, MIR 9000 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
16395-97 01.08.2002 |
Системы газоаналитические, ENVIRONNEMENT-RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16396-97 01.08.2002 |
Лаборатории, ENVIRONNEMENT-AIRLAB M/S Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16435-97 01.08.2002 |
Анализаторы, MP101M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16436-97 01.08.2002 |
Системы калибровки портативные, VE3M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16437-97 01.08.2002 |
Системы для приготовления газовых смесей, MGC 101 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16438-97 01.08.2002 |
Системы газоаналитические, AC31M/NHз RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16439-97 01.08.2002 |
Системы газоаналитические, AF21M/TRS RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
16440-97 01.08.2002 |
Системы газоаналитические, AF21M/H S2 RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
20887-01 01.03.2006 |
Системы газоаналитические, Sanoa Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
33606-06 01.01.2012 |
Газоанализаторы, AF22M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
34965-07 |
Система газоаналитическая, AF22M/H2S RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
34966-07 |
Система газоаналитическая, AC32M/NH3 RACK Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
37681-08 01.06.2013 |
Генераторы нулевого воздуха, ZAG Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
37943-08 01.06.2013 |
Газоанализаторы углеводородов, HC 51M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
37944-08 01.06.2013 |
Газоанализаторы оксида углерода, CO12M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
37944-14 17.01.2019 |
Газоанализаторы стационарные, CO12M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
37954-08 01.06.2013 |
Газоанализаторы, AC32M/CNH3 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
37955-08 01.06.2013 |
Анализаторы пыли, MP 101M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
38650-08 01.10.2013 |
Газоанализаторы, O342M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
39003-08 01.11.2013 |
Калибраторы, MGC101 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
39084-08 01.11.2013 |
Газоанализаторы, AF22M/CH2S Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
41456-09 01.10.2014 |
Анализаторы хроматографические, VOC 71М GC Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
43123-09 01.01.2015 |
Газоанализаторы, TOPAZE 32M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
43123-16 25.04.2021 |
Газоанализаторы, TOPAZE 32M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ МП |
1 год |
52452-13 21.01.2018 |
Рабочие эталоны 1-го разряда - генераторы газовых смесей, MGC101 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ МП |
1 год |
55213-13 30.08.2023 |
Газоанализаторы, AC32M/CNH3 мод. AC32M, AC32M/CNH3 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
55959-13 23.10.2023 |
Газоанализаторы, AF22M/CH2S мод. AF22M, AF22M/CH2S Фирма "Environnement S.A." (ФРАНЦИЯ ) |
1 год | |
57290-14 14.05.2019 |
Газоанализаторы, O342M Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
58064-14 16.07.2024 |
Анализаторы пыли, MP 101M мод. MP 101-09 Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ |
1 год |
65022-16 09.09.2021 |
Газоанализаторы, VOC72М Фирма "Environnement S.A." (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализаторы (AC32M/CNH3 мод. AC32M, AC32M/CNH3)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ООО "Тест-НН-сервис" (RA.RU.310629) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 45 | 0 | 31 | 1 | 45 | 0 | 31 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 12 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 12 | 0 | 11 | 0 | 12 | 0 | 11 | ||
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 49 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы (AC32M/CNH3 мод. AC32M, AC32M/CNH3)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Иркутский ЦСМ Иркутская область |
2265 | 1762 |
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 1762 |
ФБУ Костромской ЦСМ Костромская область |
1364 | 1762 |
ФБУ Красноярский ЦСМ Красноярский край |
1044 | 1762 |
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 1762 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится способом компьютерной графики на титульный лист руководства по эксплуатации и на табличку, расположенную на задней панели газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Газоанализаторы АС32М/СNH3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализа
торам AC32M/CNH3
-
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.
-
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
4 ГОСТ 12.1.005-88 система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
-
5 Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1599-2013 «Газоанализаторы AC32M/CNH3 модификаций AC32M, AC32M/CNH3. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 июня 2013 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси NO2/N2, NO/N2, NH3/N2 в баллонах под давлением по ТУ 6-16-2956-92;
-
- генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s.a (№ 37681-08 в Госреестре СИ РФ).
-
- поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-82.
Изготовитель
Фирма «Environnement S.A.», Франция.
Адрес: 111, bd Robespierre, BP 4513, 78304 Poissy, Cedex, France.
Лист № 6 Всего листов 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: Санкт-Петербург, 190005, Московский пр., 19, тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114, е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия измерительного блока газоанализаторов - хемилюминесцентный (в газовой фазе). Метод основано на принципе измерения интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатором измеряется общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Все три значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и выдавать усредненные значения всех компонентов.
Газоанализаторы выпускаются в двух модификациях:
-
- модификация АС32М без блока конвертера;
-
- модификация АС32М/СКН3 с блоком конвертера CNH3.
Принцип действия конвертера CNH3 заключается в следующем: анализируемая газовая проба подается на вход конвертера и делится на два потока:
первый поток проходит через блок, где происходит восстановление NO2 до NO, далее эта газовая смесь попадает на вход газоанализатора АС32М и происходит измерение содержания NOx = NO + NO2;
второй поток проходит через блок, где при температуре 980 оС происходит окисление аммиака до NO, далее смесь попадает на вход газоанализатора АС32М и происходит измерение содержания суммы оксидов азота и аммиака Ny. Содержание аммиака рассчитывается как разность Ny - NOx.
Анализируемая газовая проба может поступать на вход газоанализаторов, минуя конвертер. В этом случае осуществляет измерение содержания оксида азота (NO) суммы оксидов (NOx) и разности между ними, соответствующей содержанию диоксида азота (NO2).
На дисплей газоанализаторов может выводиться следующая информация: содержание в пробе NO/NO2/NOx или содержание в пробе NOx/Ny/NH3.
Переключение диапазонов измерений газоанализаторов осуществляется при переходе от единиц измерений ppb к ppm (от мкг/м3 к мг/м3). Перевод газоанализаторов в тот или иной режим работы осуществляется с помощью служебных клавиш, расположенных на лицевой панели прибора.
Результаты измерений выводятся :
-
• на буквенно-цифровой дисплей, расположенный на передней панели;
-
• в виде аналоговых выходных сигналов - 0 - 1 В, 0 - 10 В, 0 - 20 мА, 4 - 20 мА;
-
• в виде цифрового выходного сигнала через плату последовательного интерфейса RS 232/422 для связи с компьютером;
-
• в виде цифрового выходного сигнала через интерфейс Ethernet для связи с компьютером.
Лист № 2 Всего листов 6 На передней панели приборов расположены:
дисплей, который обеспечивает вывод результатов измерений в выбранных единицах измерений: млн-1 (ppm), млрд-1 (ppb) или мг/м3(мкг/м3), а также вывод информации, необходимой для программирования и для тестирования прибора;
клавиатура для управления работой прибора, программирования его функций и тестирования.
Отбор пробы воздуха осуществляется с помощью внешнего побудителя расхода.
Внешний вид газоанализаторов представлен на рисунке 1.

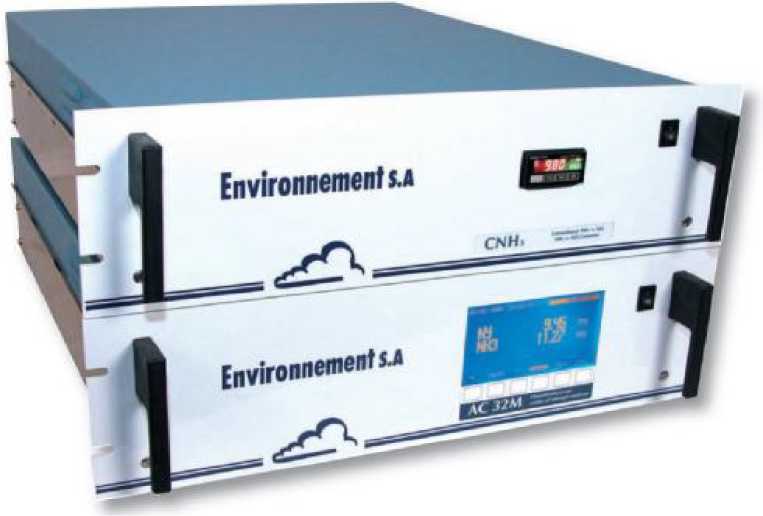

Рисунок 1. Внешний вид газоанализаторов AC32M/CNH3: измерительный блок и блок конвертера CNH3.
