Принцип действия измерительного блока газоанализаторов - хемилюминесцентный (в газовой фазе), основанный на измерении интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона.

Через внешний или встроенный насос прибор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO, путем обработки нескольких сигналов от фотоэлектронного умножителя. Для измерения суммарного содержания NO и NO2 (NOx) в газоанализаторах используется конвертер, в котором NO2 восстанавливается до NO. Встроенный микропроцессор рассчитывает разность между NOx и NO, посредством чего определяется содержание NO2. Все измеренные значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и выдавать усредненные значения всех определяемых компонентов.

Газоанализатор представляет собой стандартный 19-дюймовый блок для монтажа в стойке.

В зависимости от числа измеряемых компонентов и количества каналов отбора анализируемой пробы, газоанализатор имеет следующие исполнения:

• •  TOPAZE 32M-S: поочередное измерение NO или NO_x через один канал отбора пробы,

• •  TOPAZE 32M-D: одновременное измерение NO и NOx через один канал отбора пробы. По разности между NOx и NO определяется содержание NO2.

• •  TOPAZE ЭЗМ-W: одновременное измерение NO и NO_x по двум независимым каналам отбора пробы (т. е. анализ двух различных проб воздуха).

Результаты измерений выводятся:

*0 на буквенно-цифровой жидкокристаллический дисплей, расположенный на передней панели;

*1    в виде аналоговых выходных сигналов - 0 - 2,5 В, 0 - 1 В, 4 - 20 мА (при исполь

зовании дополнительной платы ESTEL);

*2    в виде цифрового выходного сигнала через плату последовательного интерфейса

RS 232/422 типа RS4i для связи с микрокомпьютером, принтером, а также с модемом.

На передней панели прибора расположены:

• • дисплей, обеспечивающий вывод результатов измерений в выбранных единицах измерений (ppm или мг/м³), а также вывод информации, необходимой для программирования и для тестирования прибора. Работает в текстовом и графическом режимах.

• • клавиатура с 6-ю сенсорными клавишами для управления работой прибора, программирования его функций и тестирования. Назначение каждой клавиши меняется в зависимости от используемой функции или меню.

Отбор пробы воздуха осуществляется с помощью внешнего или встроенного побудителя расхода.

При необходимости для устранения возможной конденсации влаги в анализируемой газовой пробе газоанализатор поставляется с нагреваемой линией (дополнительной опцией).

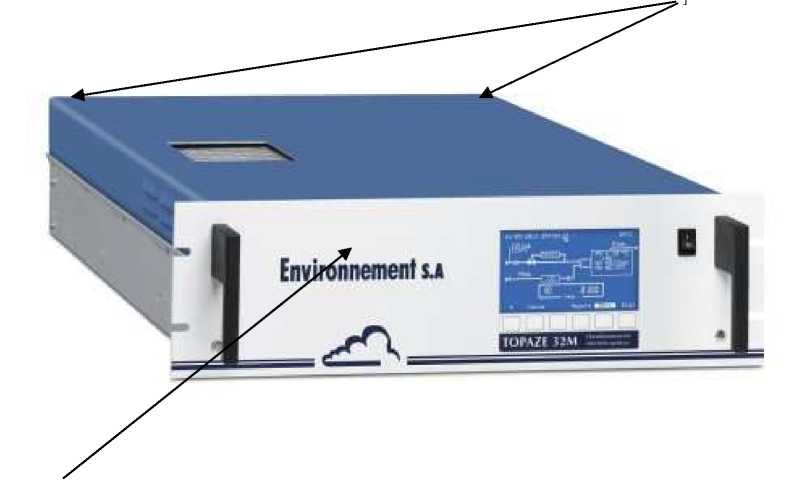

Внешний вид газоанализаторов, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 1.

Место для нанесения знака поверки

Рисунок 1 - Внешний вид газоанализатора TOPAZE 32M

Комплект поставки газоанализаторов приведен в таблице 3.

Таблица 3.
