Номер по Госреестру СИ: 52452-13
52452-13 Рабочие эталоны 1-го разряда - генераторы газовых смесей
(MGC101)
Назначение средства измерений:
Рабочие эталоны 1-го разряда - генераторы газовых смесей MGC101 модификаций MGC101, MGC101P (далее - генераторы) предназначены для приготовления поверочных газовых смесей (ПГС) с заданным содержанием компонентов в воздухе (азоте).
Генераторы являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008 и служат для передачи единицы молярной доли (массовой концентрации) компонентов в воздухе или азоте.
Генераторы применяется в комплекте
- с рабочими эталонами 1-го и 2-го разрядов - стандартными образцами состава: газовыми смесями в баллонах под давлением по ТУ 6-16-2956-92;
- с рабочими эталонами 1-го разряда - источниками микропотоков газов и паров по ИБЯЛ. 418319.013 ТУ.

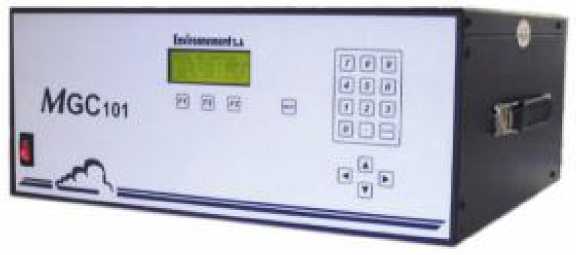

Внешний вид.
Рабочие эталоны 1-го разряда - генераторы газовых смесей
Рисунок № 1
Программное обеспечение
Генераторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем.
Программное обеспечение осуществляет функции:
-
- режим концентрации (CONC), позволяет смешивать газы, задавая желаемую концентрацию на выходе для поверочного (калибровочного газа)
-
- режим фотометра PHOTO, позволяет анализировать концентрацию озона от внешнего источника (только для модели MGC101P)
-
- режим расхода FLOW, предназначен для установления расхода (объема потока)
-
- режим установки GASES на определенный тип газа, позволяет идентифицировать 20 газов разрешенных для (многокомпонентных) баллонов
-
- режим программирования PROG позволяет формировать последовательность установки режима концентрации и программировать эти последовательности для прогона в повторном графике
-
- режим приоритетов PREFS позволяет устанавливать различные пользовательские опции
-
- системный режим SYSTEM используется для ввода, просмотра и редактирования информации по калибровке для различных устройств системы
- режим дистанционного управления REMOTE, коммуникационный стандартный последовательный интерфейс RS232
- режим проверки на герметичность TEST LEAK для модели MGC101P
- режим INFO на дисплее отображается номер модели, версия программного обеспечения и заводской номер системы
Программное обеспечение идентифицируется при помощи сервисного меню.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MGC 101 |
6100-1.35-01 |
6100-1.35-01 |
02B125DB |
EPROM |
MGC 101P |
6103-1.38-01 |
6103-1.38-01 |
026FBAA6 |
Dataman |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус генераторов и на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметодика измерений приведена в документе «Рабочие эталоны 1-го разряда - генераторы газовых смесей MGC101 модификаций MGC101, MGC101P. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам газовых смесей MGC101-
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
-
2 Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1270-2012 «Рабочие эталоны 1-го разряда - генераторы газовых смесей MGC101 модификаций MGC101, MGC101P. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24 августа 2012 г.
Основные средства поверки
-
- Государственный первичный эталон единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
-
- эталоны сравнения - газовые смеси в баллонах под давлением и источники микропотоков газов и паров с содержанием определяемых компонентов по ГОСТ 8.578-2008.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005,Санкт-Петербург, Московский пр., д. 19, тел. (812) 251-76-01, факс: (812) 713-01-14, электронная почта: info@vniim.ruПринцип действия генераторов по каналу динамического разбавления заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. В качестве исходного газа используются газовые смеси в баллонах под давлением по ТУ 6-16-2956-92. Генераторы обеспечивают приготовление газовых смесей с возможностью одновременного использования от одного до шести баллонов.
Принцип действия генераторов по термодиффузионному каналу заключается в смешении потоков исходного газа, находящегося в термостате с контролируемой температурой, и газа-разбавителя, расход которого регулируется и измеряется с помощью регуляторов массового расхода газа. В качестве исходного газа используются ИМ, представляющие собой ампулу с проницаемой стенкой, заполненную жидкостью или сжиженным газом. При заданной температуре вещество диффундирует через стенку ампулы в поток газа-разбавителя с постоянной скоростью, характеризующейся производительностью источника.
Для получения ПГС озона в воздухе в генераторе используется встроенное устройство для получения озона из кислорода воздуха при воздействии УФ-излучения. Содержание озона в газовой смеси на выходе генератора зависит от степени интенсивности источника УФ-излучения - ртутной лампы.
От генератора или от внешнего источника озона ГС поступает на фотометр. Через кювету фотометра поочередно пропускается ГС озона и ПНГ. Приемник фотометра последовательно регистрирует интенсивность УФ-излучения, прошедшего через кювету с ГС (I) и ПНГ (I0). Концентрация озона в ГС пропорциональна поглощению УФ-излучения прошедшего через кювету с ГС (в соответствии с законом Бугера-Ламберта-Бера).
Принцип титрования в газовой фазе (преобразования NO в NO2) основан на реакции взаимодействия оксида азота (NO) с озоном, поступающим от генератора. Содержание NO2, в получаемой на выходе генератора ГС, пропорционально содержанию озона.
В качестве газа-разбавителя используются поверочные нулевые газы (ПНГ) - азот или очищенный воздух, указанные в примечании в таблице 2.
Генератор осуществляет приготовление поверочных газовых смесей (ПГС) с заданным содержанием следующих компонентов: NO, NO2, SO2, CO, CO2, О3, а также H2S, NH3, CH4 (углеводороды) и других компонентов по согласованию с фирмой.
Конструктивно генераторы выполнены в одном блоке, в состав которого входят газовая система и устройство управления.
Генераторы имеют 2 модификации в зависимости от количества каналов приготовления ПГС:
- модификация MGC101 имеет три канала : динамического разбавления, термодиффузионный и титрования в газовой фазе (преобразования NO в NO2);
-
- модификация MGC101P (с опцией UV Photometer) имеет четыре канала - добавляется канал озона, который имеет фотометрический блок для измерений получаемой концентрации озона.
Генераторы могут работать в автоматическом или ручном режимах. В автоматическом режиме задается содержание компонента в ПГС и микропроцессор рассчитывает необходимый расход газов. В ручном режиме требуемые расходы газов вводятся оператором с дисплея, расположенного на передней панели генераторов.
При помощи меню, отображаемого на дисплее генераторов, можно выбрать канал (компонент), задать необходимую концентрацию компонента в ГС и расход, ввести значение концентрации в исходной ГС, а также получить фактическое значение концентрации и расхода.
Генераторы имеют следующие выходные сигналы:
-
- показания цифрового дисплея;
-
- аналоговые выходы по току (0-20, 4-20) мА и по напряжению (0-1, 0-5, 0-10, 0-100) В;
-
- цифровой выход RS-232 или RS-485.
Внешний вид генераторов приведен на рисунке 1.
Рис.1. Внешний вид генераторов MGC101
В комплект поставки генераторов входит:
-
1. Рабочий эталон 1-го разряда - генератор газовых смесей MGC101 1 шт.
-
2. Руководство по эксплуатации (с дополнением) 1 экз.
-
3. Методика поверки МП-242-1270-2012 1 экз.
-
1. Метрологические характеристики генераторов приведены в таблице 2.
Таблица 2.
Измерительный канал |
Компонент |
Диапазон воспроизведения объемной доли ком -1 понента, млн |
Пределы допускаемой относительной погрешности, % |
Канал озона |
Оэ |
0,015 - 0,5 0,05 - 1,0 3) |
±7 ±7 |
Разбавительный канал |
NO, NO2 |
0,05 - 0,5 |
± (5 + 60-Хгр/Хгс) П |
св. 0,5 - 100 |
± 5 | ||
0,15 - 0,5 |
± (5 + 60-Хгр/Хгс) П | ||
св. 0,5 - 100 |
± 5 | ||
SO2, H2S |
0,02 - 0,5 |
± (5 + 60-Хгр/Хгс) П | |
св. 0,5 - 100 |
± 5 | ||
СН4, СО |
2 - 100 |
± (4 + 60-Хгр/Хгс) П | |
св. 100 - 1000 |
± 4 | ||
п О |
20 - 1000 |
± 7 п | |
Термодиффузионный канал |
NO2 |
0,05 - 1,0 св. 1,0 - 15 |
± 7 2) ± 6 |
SO2, H2S |
0,02 - 1,0 св. 1,0 - 15 |
± 7 2) ± 6 | |
0,15 - 1,0 св. 1,0 - 10 |
± 7 2) ± 6 | ||
Канал титрования в газовой фазе |
NO2 |
0,05 - 1,00 |
± 7 |
Примечания: 1) Пределы допускаемой относительной погрешности разбавительного канала установлены при следующих условиях: - при использовании исходных ГС - стандартных образцов состава газовых смесей в баллонах под давлением по ТУ 6-16-2956-92: |
NO, NO2, SO2, H2S, NH3 в азоте (воздухе) с относительной погрешностью аттестации не более ± 4 %, объемная доля определяемого компонента в ГС не должна превышать 2 % (об.);
СО, CO2 и СН4 в азоте (воздухе) с относительной погрешностью аттестации не более ± 3 %,
объемная доля углеводородов в исходной ГС не должна превышать 50 % НКПР ( нижний концентрационный предел распространения пламени), значения которых приведены в ГОСТ Р 52136-2003;
-
- при использовании в качестве газа-разбавителя:
а) очищенного воздуха от генератора нулевого воздуха ZAG мод. ZAG7001 (фирма Environnement s.a) или эталона сравнения — синтетического воздуха по ГОСТ 8.578-2008 для следующих диапазонов:
О3, NO, NO2, N^, SO2, H2S в диапазоне до 1 млн-1;
СН4, СО в диапазоне до 10 млн-1;
б) очищенного воздуха от генераторов чистого воздуха, внесенных в Госреестр СИ РФ, воздуха по ТУ 6-21-5-82, азота газообразного особой частоты по ГОСТ 9293-74 для остальных диапазонов (кроме CO2).
в) очищенного воздуха, полученного от генератора чистого воздуха, с содержанием CO2 не более 1 млн-1, или азота газообразного особой чистоты по ГОСТ 9293-74 ( для CO2).
ХГР и ХГС - нормированное содержание компонента в газе-разбавителе и содержание компонента, подлежащее воспроизведению, соответственно, млн-1.
-
2) Пределы допускаемой относительной погрешности термодиффузионного канала установлены при следующих условиях:
-
- при использовании источников микропотоков ИМ по ИБЯЛ.418319.013 ТУ-2001 с производительностью > 1 мкг/мин;
-
- при использовании в качестве газа-разбавителя
а) очищенного воздуха от генератора нулевого воздуха ZAG мод. ZAG7001 (фирма Environnement s.a) или эталона сравнения — синтетического воздуха по ГОСТ 8.578-2008 для NO2, N^, SO2, H2S в диапазоне до 1 млн-1;
б) для остальных диапазонов используется газ-разбавитель - очищенный воздух, полученный при помощи генератора чистого воздуха, или по ТУ 6-21-5-82, азот газообразный особой частоты по ГОСТ 9293-74.
-
3) Дополнительная опция.
10 до 1000
1 до 10
10 до 100
1
35,0
± 0,1
± 0,1
от 1 до 10
± 2
1
-
4 Время непрерывной работы , ч, не менее 8
-
5 Время прогрева, ч, не более 2
-
6 Габаритные размеры , мм, не более
Длина: 635
Ширина: 485
Высота: 180
-
9 Питание генераторов осуществляется от сети переменного тока напряжением (230±23) В с частотой (50±1).
-
12 Условия эксплуатации:
-
- температура окружающей воздуха: от 15 до 25 оС;
-
- относительная влажность: от 45 до 80 %;
-
- атмосферное давление: от 84 до 106,7 кПа.
