Номер по Госреестру СИ: 57751-14
57751-14 Трансформаторы напряжения емкостные
(OTCF 362)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 362 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 330 кВ.

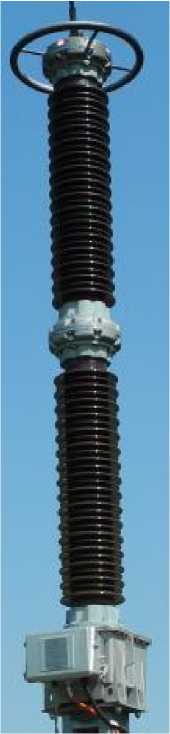

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 362-
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
-
2. ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный эталонный NVOS (Госреестр № 32397-12), прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Изготовитель
Фирма «Areva T&D Inc.», США.
Адрес: One Ritz Avenue, Waynesboro, GA, 30830, USA.
Заявитель
ООО «Р.В.С.», г. Москва.
Адрес: 109052, г. Москва, ул. Нижегородская, д. 47.
Тел.: +7 (495) 797-96-92 Факс: +7 (495) 797-96-93
Web-сайт: http://www.rvsco.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов напряжения емкостных OTCF 362 основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой) с глазурью коричневого цвета.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ).
Делитель напряжения представляет собой колонну из двух секций, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Емкостной делитель имеет сильфонное устройство температурной компенсации и устройство для предотвращения взрыва при внутреннем пробое электрической изоляции. Высоковольтный ввод расположен на верхнем фланце делителя и имеет экран в виде металлического кольца.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.
На крышке размещена табличка с указанием основных характеристик. Трансформаторы предназначены для наружной установки.
Рабочее положение трансформаторов в пространстве - вертикальное.
Таблица 2 - Комплектность
Наименование |
Количество |
Трансформаторы напряжения емкостные OTCF 362 |
24 шт. (Зав. №№ 707225701, 707225702, 707225703, 707225704, 707225705, 707225706, 707225707, 707225708, 707225709, 707225710, 707225711, 707225712, 707225713, 707225714, 707225715, 707225716, 707225717, 707225718, 707225719, 707225720, 707225721, 707225722, 707225723, 707225724) |
Паспорт |
24 экз. |
Таблица 1 - Характеристики трансформаторов напряжения емкостных OTCF 362
Характеристика |
Значение |
Класс напряжения, кВ |
330 |
Наибольшее рабочее напряжение, кВ |
363 |
Номинальное напряжение первичной обмотки, кВ |
330/\3 |
Характеристика |
Значение |
Номинальные напряжения, В - основной вторичной обмотки №1 |
100/^3 |
- основной вторичной обмотки №2 |
100/^3 |
- дополнительной вторичной обмотки |
100 |
Классы точности - основной вторичной обмотки №1 |
0,2 |
- основной вторичной обмотки №2 |
0,5 |
- дополнительной вторичной обмотки |
3Р |
Номинальные мощности, В^А - основной вторичной обмотки №1 |
20 |
- основной вторичной обмотки №2 |
100 |
- дополнительной вторичной обмотки |
100 |
Номинальная частота, Гц |
50 |
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
Габаритные размеры, мм (длинахширинахвысота) |
419х292х3930 |
Масса, кг |
705 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1 |
