Номер по Госреестру СИ: 82355-21
82355-21 Трансформаторы напряжения емкостные
(OTCF)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель напряжения представляет собой колонну, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Высоковольтный ввод расположен на верхнем фланце делителя.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.
Трансформаторы напряжения выпущены в следующих модификациях: OTCF 245, OTCF 362, которые отличаются друг от друга значениями номинального напряжения и номинальной вторичной нагрузки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные модификация OTCF 245 зав.№ 699296602, 699296603, 699296606; модификация OTCF 362 зав.№ 712213912, 712213910, 712213911.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

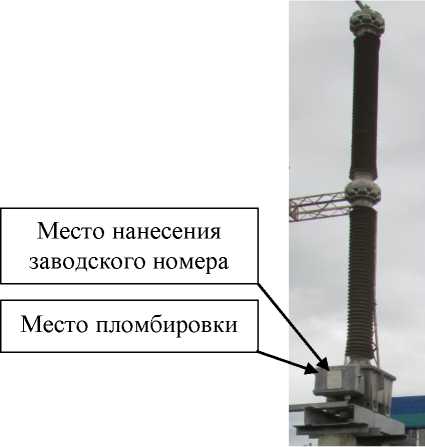

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов напряжения емкостных OTCF модификация OTCF 245
Наименование характеристики |
Значение для заводских номеров |
699296602, 699296603, 699296606 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
220/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
75; 100 |
Таблица 2 - Метрологические характеристики трансформаторов напряжения емкостных OTCF модификация OTCF 362
Наименование характеристики |
Значение для заводских номеров |
712213912, 712213910, 712213911 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
330/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
100; 200 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
