Номер по Госреестру СИ: 95027-25
95027-25 Трансформаторы напряжения емкостные
(OTCF 245)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 245 (далее по тексту -трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Areva T&D Inc.», США
Юридический адрес: One Ritz Avenue, Waynesboro, GA, 30830, USA
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель напряжения представляет собой колонну, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Высоковольтный ввод расположен на верхнем фланце делителя.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку ЭМУ и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные OTCF 245 зав. № 696394902, 696394904, 696394906, 696394908, 696394910, 696394912.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
заводского номера
1 .'J. лк
Место
- а Ж
Место нанесения
пломопровки

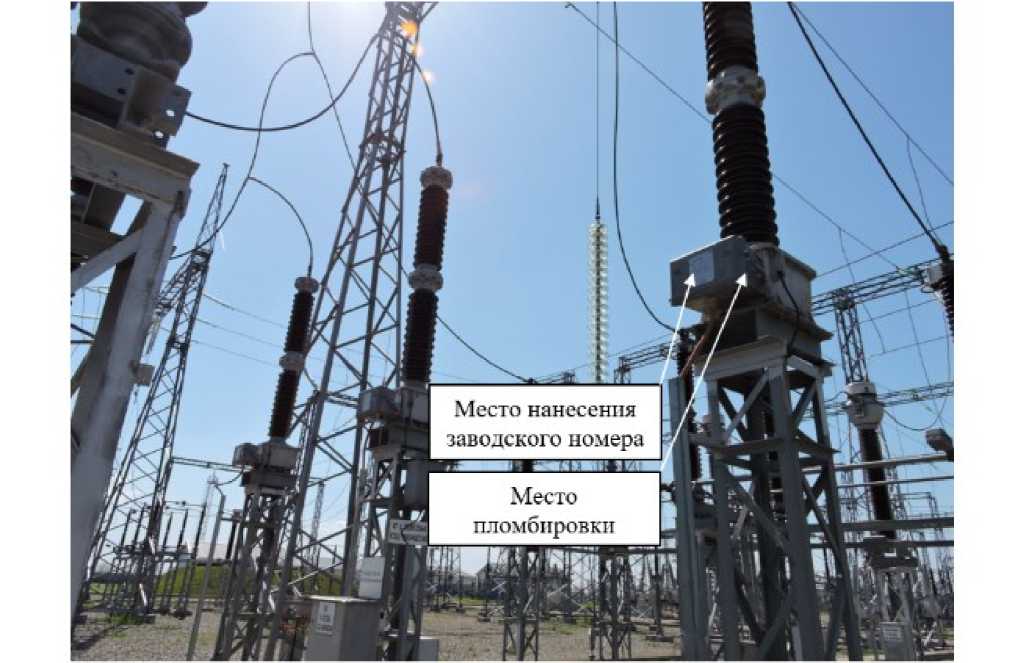

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Uinmi, кВ |
220/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
30; 200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +50 |
