Сведения о средстве измерений: 75523-19 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 75523-19
75523-19 Трансформаторы напряжения емкостные
(OTCF 123)

Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 123 (далее по тексту - трансформаторы напряжения) предназначены для применений в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 09.09.2019
Срок свидетельства -
Номер записи - 172412
ID в реестре СИ - 718184
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

OTCF 123,

Производитель

Изготовитель - Фирма "Areva T&D Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Areva T&D Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52123-12

Трансформаторы напряжения емкостные, OTCF 525
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
57751-14

Трансформаторы напряжения емкостные, OTCF 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
68550-17

Трансформаторы напряжения, OTFC 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
69714-17

Трансформаторы напряжения, OTCF 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
71782-18

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
71959-18

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
75525-19

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
75523-19

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
81368-21

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
82356-21

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
82355-21

Трансформаторы напряжения емкостные, OTCF
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
86050-22

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (OTCF 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОКОМПЛЕКС"
(RA.RU.311677)
  • OTCF 123
  • 3 0 3 0 0 0 0

    Стоимость поверки Трансформаторы напряжения емкостные (OTCF 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения OTCF 123

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    Фирма «Areva T&D Inc.», США
    Адрес: One Ritz Avenue, Waynesboro, GA, 30830, USA

    Заявитель


    Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
    Телефон: +7 (495) 620-08-38
    Факс: +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96
    Web-еайт: www.rostest.ru

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).

    Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Делитель напряжения представляет собой колонну из одной секции, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Емкостной делитель имеет сильфонное устройство температурной компенсации и устройство для предотвращения взрыва при внутреннем пробое электрической изоляции. Высоковольтный ввод расположен на верхнем фланце делителя.

    К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напря-

    жения. Первичная обмотка электромагнитного коэффициента трансформации. ЭМУ имеет в герметичный бак, заполненный маслом.

    Внешний вид. Трансформаторы напряжения емкостные (OTCF 123), http://oei-analitika.ru

    трансформатора секционирована для подгонки несколько вторичных обмоток и заключено

    Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.

    Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

    Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.

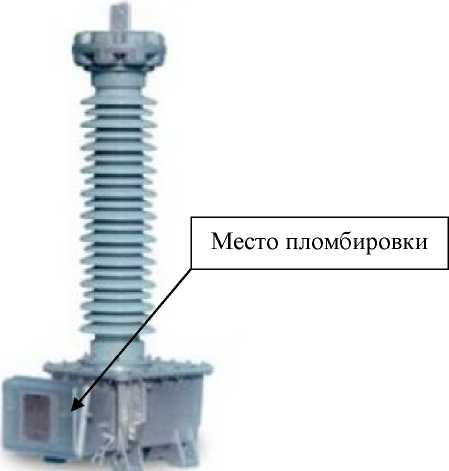

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Рисунок 1 - Общий вид средства измерений

    и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    (заводские номера: 671396202, 703212401, 671396203)

    OTCF 123

    3 шт.

    Паспорт

    -

    3 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольшее рабочее напряжение, кВ

    126

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота £ном, Гц

    50

    Класс точности основной вторичной обмотки

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    60

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -60 до +50
