Номер по Госреестру СИ: 81368-21
81368-21 Трансформаторы напряжения емкостные
(OTCF 245)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 245 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Общие сведения» паспорта трансформатора напряжения емкостного OTCF 245
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 245Техническая документация фирмы «Areva T&D Inc.», США
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель напряжения представляет собой колонну, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Высоковольтный ввод расположен на верхнем фланце делителя.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные OTCF 245 зав.№ 699296601, 699296604, 699296605, 705476201, 705476202, 705476203, 705476204, 705476206, 705476207.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Место нанесения
заводского номера
Место пломбировки

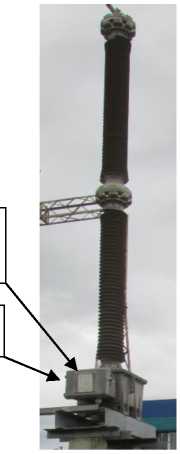

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
699296601, 699296604, 699296605 |
705476201, 705476202, 705476203, 705476204, 705476206, 705476207 | |
Номинальное напряжение первичной обмотки Uiimi, кВ |
220/\3 |
220/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
100/\3 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
75; 100 |
120 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +50 |
