Номер по Госреестру СИ: 82356-21
82356-21 Трансформаторы напряжения емкостные
(OTCF 123)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

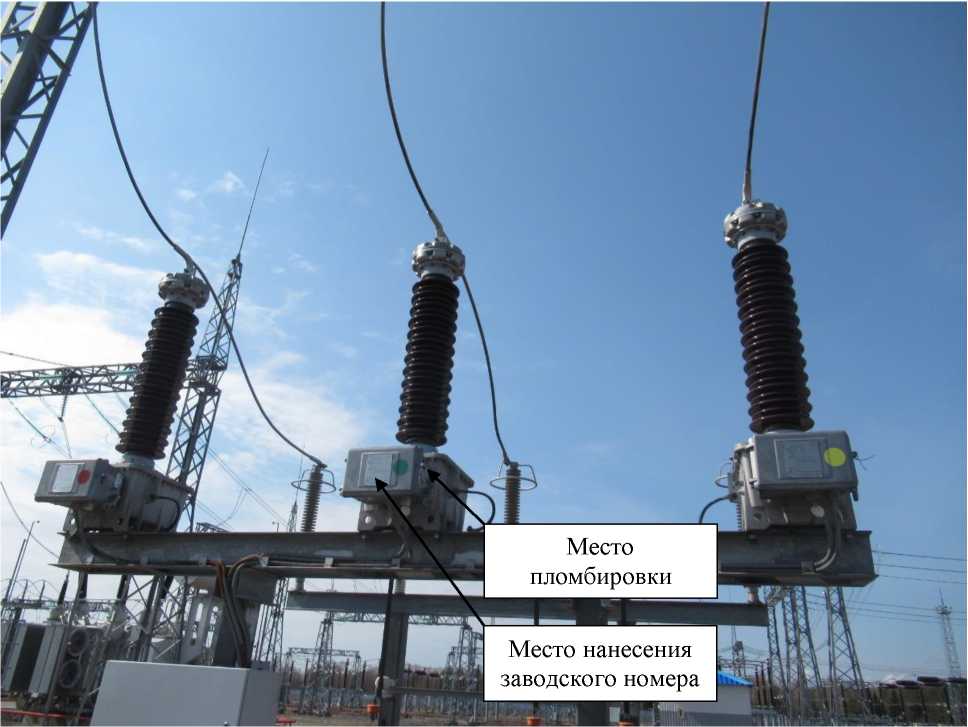

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 28.07.2021
Срок свидетельства -
Номер записи - 183646
ID в реестре СИ - 1391548
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОТСF 123,
Производитель
Изготовитель - Фирма "Areva T&D Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1699 от 2021.08.09 Об утверждении эталонов ООО "Кейсайт Текнолоджиз"
Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Areva T&D Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52123-12 |
Трансформаторы напряжения емкостные, OTCF 525 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
57751-14 |
Трансформаторы напряжения емкостные, OTCF 362 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
68550-17 |
Трансформаторы напряжения, OTFC 362 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
69714-17 |
Трансформаторы напряжения, OTCF 362 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
71782-18 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
71959-18 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75525-19 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75523-19 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
81368-21 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82356-21 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82355-21 |
Трансформаторы напряжения емкостные, OTCF Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
86050-22 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения емкостные (OTCF 123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения емкостные (OTCF 123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 123Техническая документация изготовителя
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель напряжения представляет собой колонну, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Высоковольтный ввод расположен на верхнем фланце делителя.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные OTCF 123 зав.№ 698998207, 698998204, 698998208, 698998206, 698998205, 698998209.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
100;200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
