Номер по Госреестру СИ: 57124-14
57124-14 Стенд
(СКТВ-2М)
Назначение средства измерений:
Стенд СКТВ-2М (далее - стенд), предназначен для воспроизведения давления, температуры, расхода теплоносителя через сквозное отверстие, местоположения течи теплоносителя, концентрации аммиака, объемной активности азота 16 по в-распаду.
Внешний вид.
Стенд
Рисунок № 1
Внешний вид.
Стенд
Рисунок № 2
Внешний вид.
Стенд
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 369930
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ)
Страна - РОССИЯ
Населенный пункт - г.Обнинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№406 от 2015.04.03 О переоформлении свидетельств об утверждении типа средств измерений АО "ГНЦ РФ-ФЭИ" в связи с реорганизацией
Наличие аналогов СИ: Стенд (СКТВ-2М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48270-11 |
Канал измерительный секторной системы контроля герметичности оболочек твэл (ИК ССКГО) реактора БН-800, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
48271-11 |
Канал измерительный комплекса технических средств для модернизируемой системы контроля герметичности оболочек твэл (КГО-М) реактора БН-600, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
55686-13 09.04.2023 |
Системы акустического контроля течи с каналами измерения акустических сигналов, САКТ, САКТ-2К АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
55687-13 11.04.2023 |
Системы влажностного контроля течи с измерительными каналами относительной влажности и температуры, СКТВ, СКТВ-2К, СКТВ-2П АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
56541-14 24.01.2024 |
Реактиметры, ЦВР-11 АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
56662-14 |
Система секторная контроля герметичности оболочек твэл реактора БН-800 (ССКГО), Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
57124-14 |
Стенд, СКТВ-2М АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58373-14 |
Подсистема температурного контроля течи в составе комплекса средств автоматизированного контроля течи КСАКТ, СКТТ АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58969-14 |
Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58970-14 |
Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58971-14 |
Подсистема радиационного контроля течи СКТР в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
59090-14 |
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
62837-15 |
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ МП |
1 год |
|
63266-16 24.02.2026 |
Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах, ДАК-03 АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ МП |
1 год |
Кто поверяет Стенд (СКТВ-2М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Стенд (СКТВ-2М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шкаф управления стендом в виде наклейки, и на титульный лист формуляра руководства по эксплуатации Э.091.7482 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Стенд СКТВ-2М. Руководство по эксплуатации Э.091.7482 РЭ
Воспроизведение течи расхода теплоносителя на стенде СКТВ-2М. Методика выполнения измерений. № 16/015-2013.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ и оказание услуг по обеспечению единства измерений при поверке и испытаниях систем контроля течи, а также при проведении научно-исследовательских и опытно-конструкторских работ.
Нормативные и технические документы
Нормативные и технические документы
Стенд СКТВ -2М. Техническая документация Э.091.7482.
Поверка
Поверка осуществляется в соответствии с документом 651-13-68 МП «Инструкция. Стенд СКТВ-2М. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30 декабря 2013 г.Основное поверочное оборудование: рулетка измерительная металлическая Р20УЗК (рег. № 26278-04), диапазон измерений от 0 до 20 м, класс точности 3; секундомер механический СОСпр-2б-2-000 (рег. № 11519-11), класс точности 2; цилиндр мерный стеклянный 2-го класса точности (рег. № 22760-09), 10 мл, ± 0,2 мл; цилиндр мерный стеклянный 2-го класса точности (рег. № 22760-09), 2000 мл, ± 20 мл; гамма-спектрометр на основе блока детектирования 6931-20 (БДЭГ 2-39-01) (рег. № 4027-74), энергетическое разрешение 9 %.
Изготовитель
Акционерное общество Государственный научный центр Российской Федерации — ФИЗИКО-ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ имени А.И. Лейпунского (АО «ГНЦ РФ-ФЭИ»).
Адрес: 249033, Калужская обл., г. Обнинск, пл. Бондаренко, д.1.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, е-mail: office@vniiftri.ru.
Стенд состоит из: модели участка трубопровода энергетической установки длиной 10,5 метров с установленной теплоизоляцией и нагревателями; емкости с теплоносителем со встроенным уровнемером и нагревателем; импульсного нейтронного генератора со шкафом управления; шкафа управления стендом; шкафа КИП; водяного коллектора с электроуправ-ляемыми клапанами регулирующими; системы трубопроводов с жиклерами различных диаметров.
Принцип действия стенда заключается в имитации условий возникновения течи теплоносителя в заданных точках участка трубопровода.
Давление в системе трубопроводов задается с помощью сжатого газа (азот) находящегося в баллоне под давлением. Давление в системе контролируется датчиком давления Мет-ран-150 (Рег. № 32854-13).
Температура теплоносителя контролируется преобразователями термоэлектрическими КТХА (Рег. № 36765-09).
Расход теплоносителя зависит от диаметра применяемых жиклеров и определяется косвенным методом по изменению уровня теплоносителя в емкости за единицу времени.
Требуемая концентрация аммиака обеспечивается смешиванием известного количества воды и 10 % раствора аммиака.
Объемная активность воды по в-распаду определяется концентрацией ядер 16N в объеме емкости с теплоносителем в момент отключения импульсного нейтронного генератора.
Внешний вид составных частей стенда представлен на рисунках 1-3.

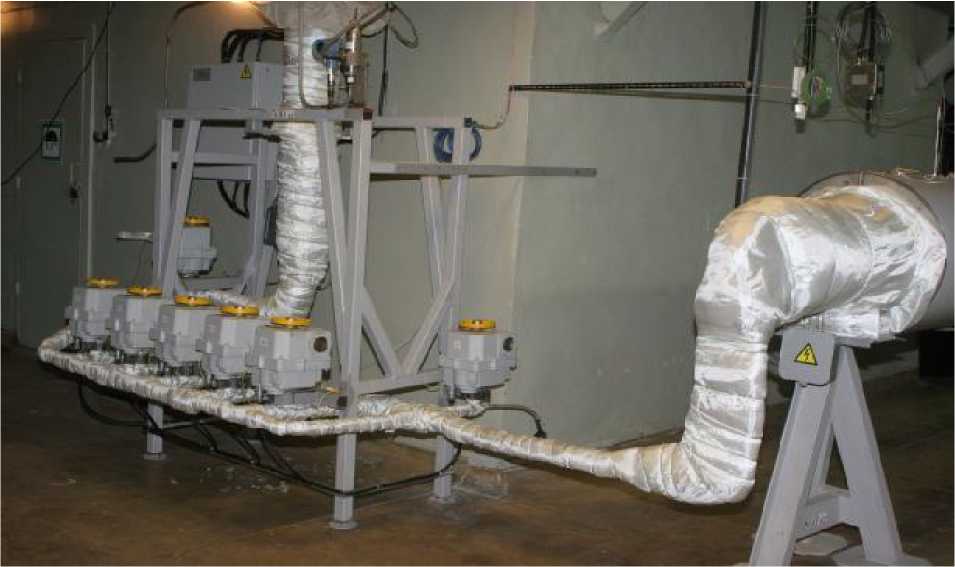

Рисунок 1 - емкость с теплоносителем, коллектор с электроуправляемыми клапанами

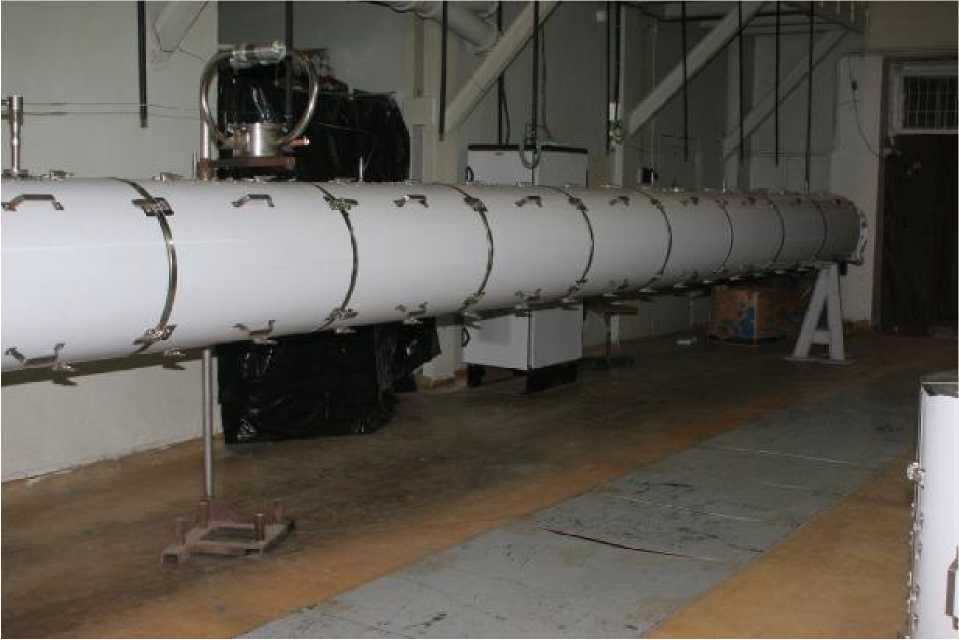

Рисунок 2 - модели участка трубопровода энергетической установки
I Место нанесения знака
1 утверждения типа
J •• •• • •

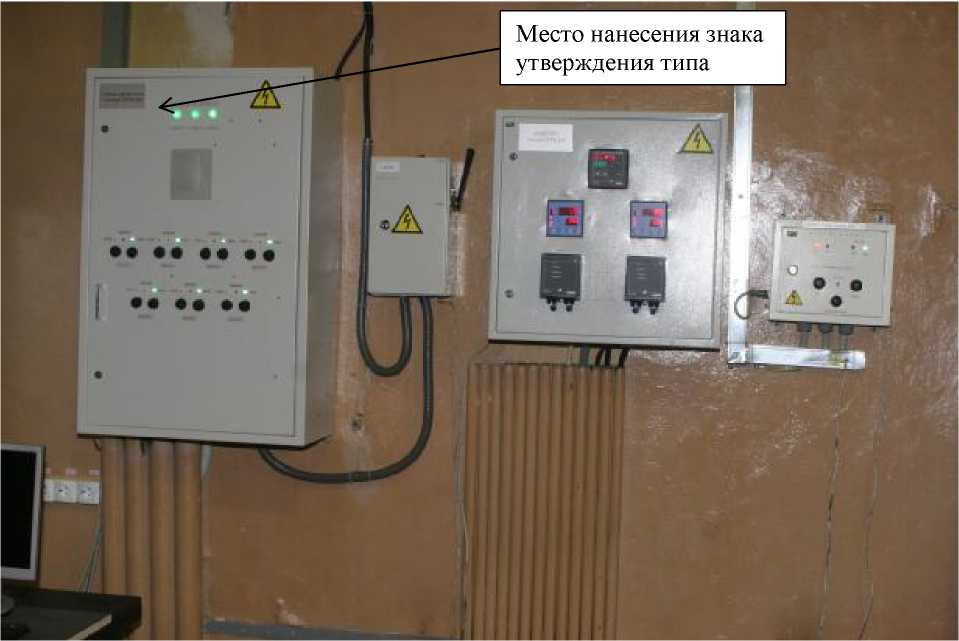

Рисунок 3 - Шкаф управления стендом, шкаф КИП, шкаф управления импульсным нейтронным генератором
Комплектность стенда представлена в таблице 2.
Таблица 2
|
Наименование |
Кол-во, шт./экз. |
|
Участок трубопровода с теплоизоляцией и нагревателями |
1 |
|
Бачок Э.091.7482.01 |
1 |
|
Баллон газовый |
1 |
|
Водяной коллектор с электроуправляемыми клапанами регулирующими (пять параллельных трубопроводов 0 10 х 2 мм) |
1 |
|
Импульсный нейтронный генератор |
1 |
|
Датчик давления Метран-150 |
1 |
|
Преобразователи термоэлектрические КТХА |
8 |
|
Руководство по эксплуатации Э.091.7482 РЭ |
1 |
|
Формуляр Э.091.7482 ФО |
1 |
|
Инструкция. Стенд СКТВ-2М. Методика поверки. 651-13-68 МП |
1 |
стенда приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых расстояний до места течи, м |
от 0 до 8 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи, мм |
10 |
|
Диапазон воспроизводимых расходов теплоносителя, л/мин |
от 0,05 до 11,5 |
|
Пределы допускаемой относительной погрешности воспроизведения расхода, % |
± 15 |
|
Диапазон воспроизведения избыточного давления в системе трубопроводов, МПа |
от 0 до 17 |
|
Пределы допускаемой относительной погрешности воспроизведения давления, % |
± 10 |
|
Диапазон воспроизведения температуры теплоносителя, °С |
от 15 до 330 |
|
Пределы допускаемой относительной погрешности воспроизведения температуры теплоносителя, % |
± 10 |
|
Диапазон воспроизведения концентрации аммиака в теплоносителе, мг/м3 |
от 0 до 70 |
|
Пределы допускаемой относительной погрешности воспроизведения концентрации аммиака в теплоносителе, % |
± 8 |
|
Диапазон воспроизведения объемной активности воды по 16N по 0-распаду, Бк/м3 |
от П102 до 2406 |
|
Пределы допускаемой погрешности воспроизведения объемной активности воды по 16N по в-распаду, % |
± 15 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 15 до 35 от 25 до 95 |
