Назначение средства измерений:
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ (далее - подсистема) предназначена для обнаружения, измерений расхода и расстояния до места течи трубопроводов на технически сложных и потенциально опасных промышленных объектах.

Внешний вид.
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ
Рисунок № 1

Внешний вид.
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ
Рисунок № 2

Внешний вид.
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ
Рисунок № 3

Внешний вид.
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) состоит из метрологически значимой части (ППО САКТ-ВТ) и сервисной части (ППО САКТ).
ППО САКТ-ВТ является метрологически значимым, устанавливается на промышленный компьютер БСБ-02Р в УИ-АЦ и не имеет возможности изменения.
ППО САКТ-ВТ выполняет следующие функции:
-
- прием конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании от ППО САКТ;
-
- сбор измерительной информации и прием данных от УИ-АЦ;
-
- расчет значений расстояния до течи и расхода через течь;
-
- сохранение информации об измеряемых величинах;
-
- тестирование линий связи и работоспособности измерительных каналов подсистемы.
Защита ППО САКТ-ВТ от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
ППО САКТ не имеет метрологически значимой части, устанавливается на промышленный компьютер, находящийся в УИ-АЦ, и выполняет следующие функции:
-
- передача конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании в ППО САКТ-ВТ;
-
- считывание конфигурационных данных;
-
- отображение расчётных данных на экранной форме пользовательского интерфейса;
-
- контроль собственных технических средств комплекса технических средств подсистемы;
-
- контроль доступа в УИ-АЦ и выдача сигнализации оператору;
-
- обеспечение контроля и передачи данных в системы верхнего уровня.
Идентификационные данные метрологически значимой части ПО подсистемы
приведены в таблице 1. Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационн ый номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
643.08624390.00116 |
не ниже 01 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель УИ-АЦ в виде наклейки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
АРТН.421411.302 РЭ Подсистема акустического контроля течи САКТ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к подсистеме акустического контроля течи САКТ-
1 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
-
2 ГОСТ Р 50746-2000 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
-
3 НП-031-01 Нормы проектирования сейсмостойких атомных станций.
-
4 ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.
-
5 ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.
-
6 ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
-
7 АРТН.421411.302 ТУ Подсистема акустического контроля течи САКТ. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом 651-13-18 МП «Инструкция. Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 10 июня 2014 г.
Основные средства поверки:
-
- мегомметр Ф 4102/2-1М (рег. № 9225-88), предел измерений до 2500 В, пределы допускаемой относительной погрешности измерений ± 1,5%;
-
- миллиомметр Е6-18 (рег. № 7017-79), диапазон измерений от 0,0001 до 100 Ом;
-
- генератор сигналов низкочастотный Г3-112 (рег. № 6703-78), диапазон частот от 10 до К106 Гц, пределы допускаемой погрешности установки частоты ± (2+(3/f)) % при f от 10 Гц до 1 МГц, dF = ± 3 % при f от 1 до 10 МГц), диапазон выходного напряжения от 140-6 до 10 В, пределы допускаемой погрешности установки выходного напряжения ± (0,05-0,3) %;
-
- генератор импульсов Г5-75 (рег. № 7767-80), диапазон частоты импульсов от 1 Гц до 10 МГц, пределы допускаемой погрешности установки частоты DF = ± Г10-3 F, где F -установленное значение частоты, диапазон задания амплитуды импульсов (на нагрузке 50 Ом) от 0,01 до 9,999 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ± 1 %, диапазон установки длительности импульсов от 5 нс до 1 с, пределы допускаемой абсолютной погрешности установки длительности импульсов ± (1 • 10-3 t ± 15 нс), где t - установленное значение длительности;
-
- осциллограф универсальный С1-96 (рег. № 41754-09), полоса пропускания от 0 до 20 МГц, пределы допускаемой относительной погрешности коэффициента развертки ± 5 %, пределы допускаемой относительной погрешности коэффициента отклонения ± 3 %;
-
- секундомер механический СОС ПР - 26-2-00 (рег. № 11519-11), диапазон измерений от 0 до 60 мин, класс точности 2.
-
- стенд СКТВ-2М (рег. № 57124-14), диапазон воспроизводимых расстояний до места течи от 0 до 8 м, пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи ± 10 мм, диапазон воспроизводимых расходов теплоносителя от 0,05 до 11,5 л/мин, пределы допускаемой относительной погрешности воспроизведения расхода ± 15 %;
Изготовитель
Акционерное общество Государственный научный центр Российской Федерации — ФИЗИКО-ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ имени А.И. Лейпунского (АО «ГНЦ РФ-ФЭИ»).
Адрес: 249033, Калужская обл., г. Обнинск, пл. Бондаренко, д.1.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12, е-mail: office@vniiftri.ru.
Принцип действия подсистемы основан на регистрации поверхностных акустических волн, распространяющиеся по металлу оборудования (волны Релея), возникающих при истечении теплоносителя (воды или пара) из образовавшейся трещины, акустическими датчиками GT400 и дальнейшим преобразованием полученной информации в значения расхода через течь и расстояние до течи на основании учета экспоненциального закона затухание акустического сигнала при распространении его по трубопроводу.
Подсистема включает в себя: датчики акустические (АД) GT400, коробки коммутационные КК-А с разъёмом для подключения АД, устройство информационноизмерительное УИ-АЦ и комплекс прикладного программного обеспечения. АД размещаются на контролируемом трубопроводе. Сигналы АД преобразуются устройством информационноизмерительным УИ-АЦ.
Визуализация измерительной информации с АД об уровне акустического сигнала, а также о наличии течи и величине расхода через течь осуществляется на любой сервисной ЭВМ, включенной в локальную сеть УИ-АЦ.
Конструктивно УИ-АЦ выполнено в виде отдельных блоков, установленных в стойке шкафа технических средств.
Внешний вид составных частей подсистемы, а также схема размещения замков для защиты от несанкционированного доступа, а также датчиков открытия дверей приведен на рисунках 1 - 3.
Место нанесения знака утверждения


-

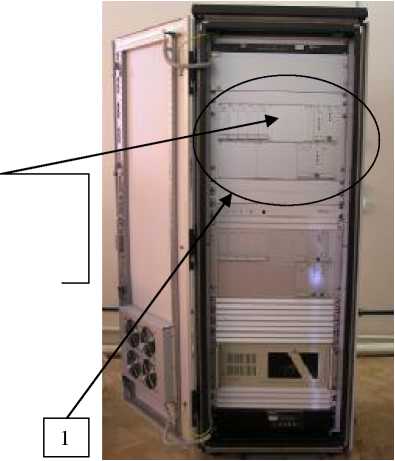

1 - устройство информационно-измерительное УИ-АЦ (в стойке шкафа технических средств);

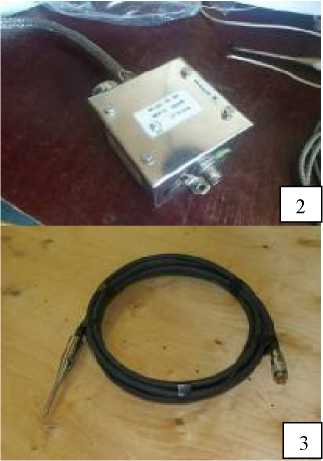

2 - коммутационная коробка КК-А; 3 - акустический датчик GT400
Рисунок 1 - Внешний вид составных частей подсистемы

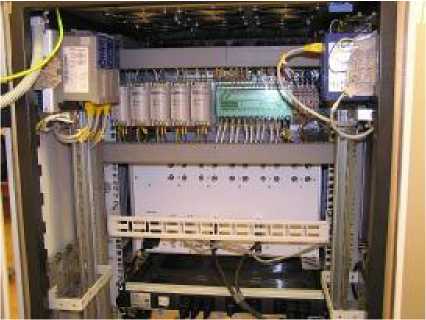

Рисунок 2 - Размещение УИ-АЦ в стойке шкафа технических средств (вид сзади)

-

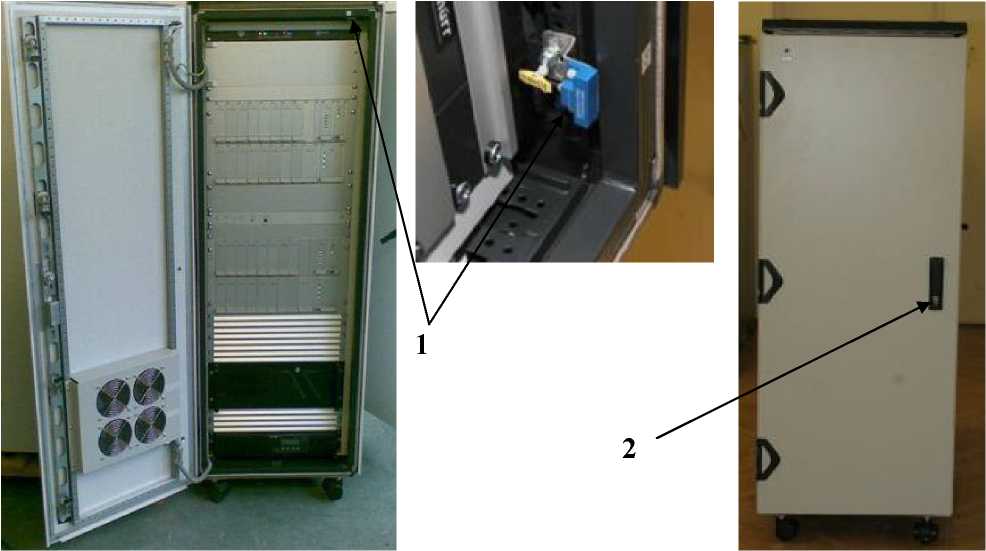

1 - датчик открытия двери (сообщает оператору системы об открытии двери);
-
2 - место установки замка двери для пломбирования от несанкционированного доступа
Рисунок 3 - Шкаф технических средств в открытом и закрытом виде
Таблица 3
Наименование |
Тип, марка, модель, шифр |
Обозначение |
Количество |
1 Подсистема акустического контроля течи САКТ в составе: |
1 | ||
1.1 У стройство информационноизмерительное |
УИ-АЦ |
АРТН.468261.305 |
1 |
1.2 Акустический датчик |
GT400 |
АБКЖ.433649.01 ПС |
до 10 (по заказу) |
1.3 Коммутационная коробка КК-А |
BC(IC)-10-SS |
WM-SP-04/00 ТУ |
до 10 (по заказу) |
2 Программное обеспечение ШЮ САКТ-ВТ |
643.08624390.00130 |
1 | |
3 Руководство по эксплуатации |
АРТН.421411.302 РЭ |
1 | |
3 Методика поверки |
651-13-18 МП |
1 |
подсистемы приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Количество подключаемых АД |
до 10 |
Минимальная обнаруживаемая величина расхода теплоносителя через течь, л/мин |
1,5 |
Диапазон измерений расхода течи, л/мин |
от 1,5 до 20 |
Пределы допускаемой относительной погрешности измерений расхода теплоносителя через течь, % |
± 50 |
Диапазон измерений расстояний между АД, м |
от 2 до 15 |
Пределы допускаемой абсолютной погрешности измерений расстояния до места течи, м |
± 2 |
Время запаздывания информации, мин, не более:
|
3 10 |
Время установления рабочего режима, мин, не более |
10 |
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
от 187 до 242 |
Потребляемая мощность, кВ •А, не более |
1,0 |
Габаритные размеры, мм, не более:
|
600х800х1600 30x290 |
Наименование характеристики |
Значение характеристики |
Длина выходного кабеля АД, м, не менее |
5 |
Габаритные размеры КК-А, мм, не более |
180x120x90 |
Масса, кг, не более:
|
300 0,5 3 |
Максимальная допустимая температура в зоне чувствительного элемента датчика, °С, не более |
150 |
Максимальная температура поверхности объекта контроля, °С, не более |
400 |
Степень защиты от твердых предметов УИ-АЦ по ГОСТ 14254-96 |
IP20 |
Степень защиты от твердых предметов GT400 по ГОСТ 14254-96 |
IP65 |
УИ-АЦ, GT400 соответствуют III группе исполнения, электромагнитной обстановке средней жесткости с критерием качества функционирования «А» при воздействии внешних электромагнитных факторов по ГОСТ Р 50746-2000 | |
УИ-АЦ по стойкости и устойчивости к сейсмическим воздействиям соответствуют II категории сейсмостойкости по НП 031 01 | |
GT400 по стойкости и устойчивости к сейсмическим воздействиям сохраняет работоспособность при уровне сейсмичности 8 баллов по шкале MSK-64 по ГОСТ 17516.190 | |
УИ-АЦ по стойкости к механическим воздействующим факторам соответствуют группе механического исполнения М38 по ГОСТ17516.1-90 | |
GT400 соответствует группе 3 по устойчивости к вибрационным воздействиям по ГОСТ 29075-91 | |
GT400 выдерживает воздействие дезактивирующих растворов № 1, 4, 9, 10, в соответствии с ГОСТ 29075-91 | |
УИ-АЦ выдерживают воздействие дезактивирующих растворов № 8, в соответствии с ГОСТ 29075-91 | |
По климатическим условиям при нормальной эксплуатации УИ-АЦ соответствуют требованиям для группы исполнения изделий УХЛ с категорией размещения 4.1 по ГОСТ 15150-69 |
