Сведения о средстве измерений: 62837-15 Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха

Номер по Госреестру СИ: 62837-15
62837-15 Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха
(Нет данных)

Назначение средства измерений:
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха (далее - ЕСК) предназначена для измерений, обработки и представления информации об относительных значениях плотности потока нейтронов каждой выгруженной ОВЧ и температурах во входном и выходном воздуховодах каждой выгруженной ОВЧ.

сертификация программного обеспечения
Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
Внешний вид.
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха
Рисунок № 1
Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
Внешний вид.
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха
Рисунок № 2
Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
Внешний вид.
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха
Рисунок № 3
Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
Внешний вид.
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 153992
ID в реестре СИ - 376392
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет данных,

Производитель

Изготовитель - АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ)
Страна - РОССИЯ
Населенный пункт - г.Обнинск
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха (Нет данных)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48270-11

Канал измерительный секторной системы контроля герметичности оболочек твэл (ИК ССКГО) реактора БН-800, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
48271-11

Канал измерительный комплекса технических средств для модернизируемой системы контроля герметичности оболочек твэл (КГО-М) реактора БН-600, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
55686-13
09.04.2024
Системы акустического контроля течи с каналами измерения акустических сигналов, САКТ, САКТ-2К
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
55687-13
11.04.2024
Системы влажностного контроля течи с измерительными каналами относительной влажности и температуры, СКТВ, СКТВ-2К, СКТВ-2П
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
56541-14
24.01.2024
Реактиметры, ЦВР-11
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
56662-14

Система секторная контроля герметичности оболочек твэл реактора БН-800 (ССКГО), Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
57124-14

Стенд, СКТВ-2М
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
58373-14

Подсистема температурного контроля течи в составе комплекса средств автоматизированного контроля течи КСАКТ, СКТТ
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
58969-14

Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
58970-14

Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
58971-14

Подсистема радиационного контроля течи СКТР в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
59090-14

Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
2 года
62837-15

Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха, Нет данных
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск)
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха (Нет данных)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА"
(RA.RU.311874)
  • Нет данных
  • 1 0 1 0 1 0 1

    Стоимость поверки Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха (Нет данных)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для обеспечения работы ЕСК используется программное обеспечение (ПО) «Монитор». ПО, установленное на ИВК и всех БПНОИ, предназначено для регистрации и обработки экспериментальных данных и обеспечивает следующие возможности:

    -отображение текущих результатов измерений сразу для всех систем контроля;

    -представление в графическом виде экспериментальных данных и результатов обработки на экране дисплея с возможностью вывода графиков на печать;

    -обработку результатов измерений с помощью прикладных программ (усреднение, фильтрация);

    -возможность калибровки измерительного оборудования;

    -формирование архивов с заданным периодом опроса и последующим усреднением при записи на диск;

    -контроль свободного места на жестком диске;

    -восстановление подключения к архивам после аварийного завершения работы программы;

    -формирование текстовых файлов с данными измерений для дальнейшей нестандартной обработки;

    -возможность экспорта графиков в приложения MSOffice в формате Windowsmetafile для создания отчётов.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Monitor.exe

    Номер версии (идентификационный номер) ПО

    1.1.0.0

    Цифровой идентификатор ПО

    5FA3C7FE5BAC99BE98FC

    47D3E5B801D52B409365

    Алгоритм вычисления цифрового идентификатора ПО

    SHA-1

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа (на боковой стороне шкафа

    Система приема-передачи данных

    Замок шкафа, защитная наклейка

    Пломба на корпусе промышленного компьютера

    Промышленный компьютер

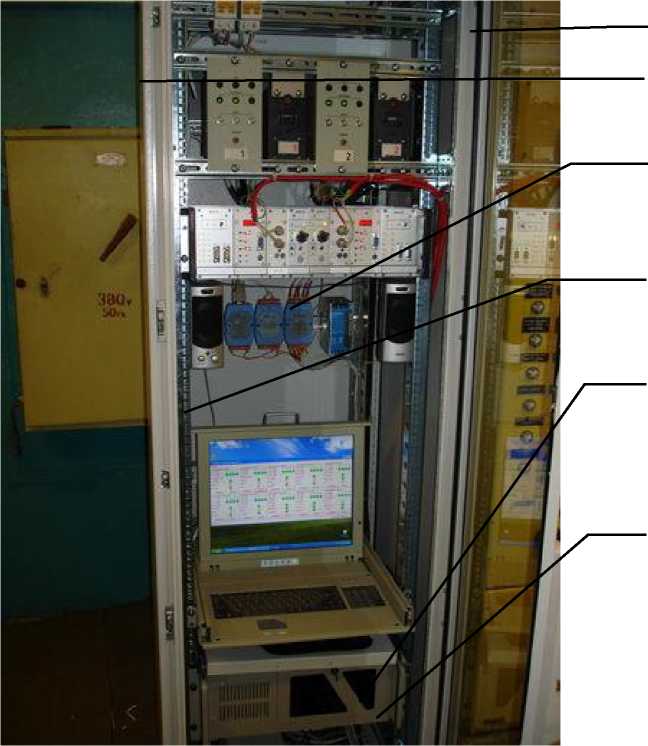

    Рисунок 4 - Общий вид шкафа измерительно-вычислительного комплекса хранилища

    Программное обеспечение

    Для обеспечения работы ЕСК используется программное обеспечение (ПО) «Монитор». ПО, установленное на ИВК и всех БПНОИ, предназначено для регистрации и обработки экспериментальных данных и обеспечивает следующие возможности:

    -отображение текущих результатов измерений сразу для всех систем контроля;

    -представление в графическом виде экспериментальных данных и результатов обработки на экране дисплея с возможностью вывода графиков на печать;

    -обработку результатов измерений с помощью прикладных программ (усреднение, фильтрация);

    -возможность калибровки измерительного оборудования;

    -формирование архивов с заданным периодом опроса и последующим усреднением при записи на диск;

    -контроль свободного места на жестком диске;

    -восстановление подключения к архивам после аварийного завершения работы программы;

    -формирование текстовых файлов с данными измерений для дальнейшей нестандартной обработки;

    -возможность экспорта графиков в приложения MSOffice в формате Windowsmetafile для создания отчётов.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Monitor.exe

    Номер версии (идентификационный номер) ПО

    1.1.0.0

    Цифровой идентификатор ПО

    5FA3C7FE5BAC99BE98FC

    47D3E5B801D52B409365

    Алгоритм вычисления цифрового идентификатора ПО

    SHA-1

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077-2014.

    Метрологические и технические характеристики ЕСК приведены в таблице 2.

    Таблица 2 - Метрологические и технические характеристики ЕСК

    Наименование характеристики

    Значение

    Система контроля нейтронного потока

    Диапазон чувствительности к нейтронам источника типа ИБН в водородосодержащем замедлителе вспомогательного устройства ВУ-1, имп./нейтр.

    (0.2: 1,0Н(У1

    Рабочий диапазон температур, оС

    от минус 30 до +40

    Напряжение питания детектора на линейном участке счетной характеристики,В

    300 - 500

    Пределы    допускаемой    относительной    погрешности

    чувствительности каналов регистрации нейтронного излучения к нейтронам источника типа ИБН, размещенного в водородосодержащем замедлителе, %

    ± 10

    Масса БДН, кг, не более

    10

    Система температурного контроля

    Диапазон измерения температуры, °C

    от минус 30 до +100

    Пределы допускаемой абсолютной погрешности измерения температуры, °C

    ± 3

    Общие характеристики

    Характеристики сети питания:

    напряжение, В

    220 ± 22

    частота, Гц

    50 ± 3

    Время установления рабочего режима оборудования, мин, не более

    30

    Потребляемая мощность, В-А, не более

    1000

    Габаритные размеры блока детектирования нейтронного излучения, мм, не более:

    диаметр

    100

    высота

    400

    Габаритные размеры ИВК, мм, не более:

    длина

    600

    ширина

    600

    высота

    2000

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Габаритные размеры БПНОИ, мм, не более:

    длина

    600

    ширина

    600

    высота

    1200

    Габаритные размеры преобразователя термоэлектрического, мм, не более:

    диаметр

    1,5

    высота

    1000

    Масса ИВК, кг, не более

    120

    Масса БПНОИ, кг, не более

    60

    Время непрерывной работы, ч

    24

    Рабочие условия применения: температура окружающей среды, °С

    для электронного оборудования

    от +15 до +40

    для блоков детектирования

    от минус 30 до +40

    относительная влажность воздуха, %

    для электронного оборудования

    до 70

    для остального оборудования

    до 98

    атмосферное давление, кПа

    от 84,0 до 106,7

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации Э.091.7545РЭ типографским способом и на корпус шкафа ИВК в виде шильдика.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Руководство по эксплуатации. Э.091.7564РЭ».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к единой системе контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха

    • 1    ГОСТ 8.558-2009. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.

    • 2   ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

    • 3  «Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Технические условия. Э.091.7564ТУ».

    Поверка

    Поверка

    осуществляется по документу Э.091.7564МП «Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Методика поверки», утвержденному первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 г.

    Основные средства поверки:

    - Источник быстрых нейтронов типа ИБН с потоком нейтронов 105 нейтр./с, пределы допускаемой относительной погрешности потока нейтронов ± 5 % при доверительной вероятности 0,95, изготавливается по ТУ 95 1075-83;

    -термометр ртутный стеклянный лабораторный типа ТЛ-4, диапазон температур от 0 до +55 °С, границы допускаемой абсолютной погрешности измерения температуры 0,1 °С при доверительной вероятности 0,95.


    Изготовитель


    Акционерное общество «Государственный научный центр Российской Федерации -Физико-Энергетический Институт им. А.И. Лейпунского» (АО «ГНЦ РФ-ФЭИ»)
    ИНН 4025442583
    Адрес: 249033, Калужская обл., г. Обнинск, пл. Бондаренко 1
    Тел. (48439)98562
    E-mail: postbox@ippe.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
    Телефон/факс: (495) 526-63-00
    E-mail: office@vniiftri.ru

    ЕСК объединяет:

    • —  системы контроля нейтронного потока;

    • —  систему температурного контроля;

    • —  измерительно-вычислительный комплекс;

    • —  блоки приема, накопления и отображения информации (БПНОИ) в зданиях 1А, ПРК-1 и здании управления;

    Система контроля нейтронного потока включает в себя: восемь блоков детектирования нейтронного излучения (БДН) на основе камер деления типа КНТ-15-1, помещенных в контейнеры: шкаф с крейтами, в которых размещена вторичная электронная аппаратура.

    Система температурного контроля включает в себя: восемь термопреобразователей ТП-К 0521-И-1.5-1000/2500; восемь однозонных термопреобразователей; крейты, в которых размещена вторичная электронная аппаратура.

    В хранилище кабели от блоков детектирования нейтронного излучения и термопреобразователей подключаются в клеммных коробках, расположенных рядом с колпаками каждой ячейки хранилища к кабельным линиям трасс.

    Кабельные линии трасс располагаются в металлических коробах и подключаются к измерительно-вычислительному комплексу, расположенному в помещении хранилища.

    Измерительно-вычислительный комплекс (ИВК) представляет собой 2 шкафа 43U60.1 с размещенными в них блоком приема и обработки информации на базе ПЭВМ ROBO-2000-40G5E и оборудованием приема-передачи данных. Шкафы оснащены источниками бесперебойного питания типа UPS 2000 VA для поддержания питания оборудования при несанкционированном отключении электроэнергии в течение не менее 30 мин и развязки от помех по электросети. Блок приема и обработки данных измерительно-вычислительного комплекса принимает, обрабатывают, визуализируют и передают информацию от всех систем контроля блокам БПНОИ.

    Блоки БПНОИ, расположенные в зданиях 1А, управления и ПРК-1 принимают, обрабатывают и визуализируют информацию от систем контроля хранящихся ОВЧ хранилища.

    Обмен информацией между блоками приема и обработки информации производится с помощью радиосигналов модулей радиомодема SST-2450 на частоте 2400 МГц через конвертер I-7520. Блок приема и обработки информации в хранилище объявляется ведущим.

    Передача роли ведущего производится по модему с помощью специального программного модуля. Каждый из блоков приема и обработки информации опрашивает сеть на предмет обнаружения ведущего.

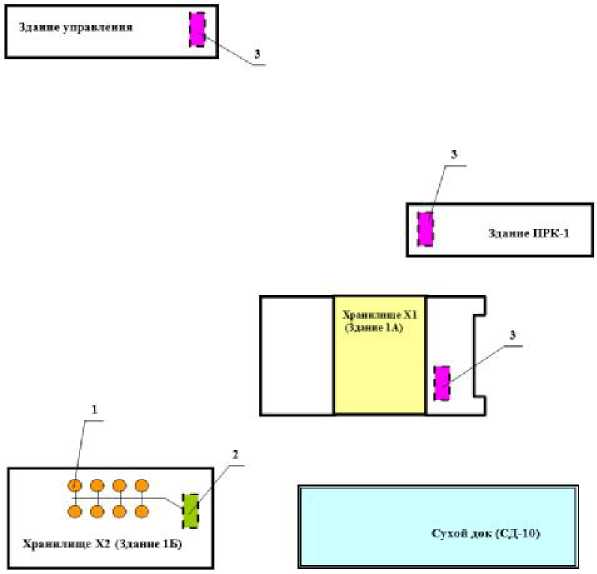

    Блок-схема ЕСК представлена на рисунке 1.

    Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
    • 1 - ячейка хранилища ОВЧ с размещенными БДН, термопреобразователями и датчиками системы САС СЦР;

    • 2 - измерительно-вычислительный комплекс;

    • 3 - БПНОИ;

    Примечание. Системы САС СЦР и СКУВ входят в состав ЕСК, но не входят в рассматриваемый тип средства измерений

    Рисунок 1 - Блок-схема ЕСК

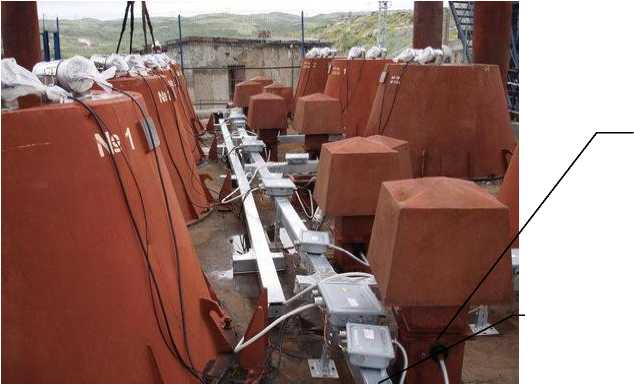

    Общий вид крыши хранилища Х2 и колпаков ячеек с проложенными коробами кабельных трасс и подготовленными к монтажу контейнерами с БДН представлен на рисунке 2.

    Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса

    БДН

    Кабельные линии трасс

    Рисунок 2 - Вид на крышу хранилища Х2

    Блок-схема обмена информации между БПНОИЕСК представлена на рисунке 3.

    Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
    • 1 - модуль I-7019P (ввода сигнал с термопреобразователей)

    • 2 - модуль I-7080 (счетчик импульсов от БДН)

    • 3 - модуль I-7520 (конвертер RS-232 в RS-485)

    • 4 - модуль SST-2450 (радиомодем на 2400 МГц)

    • 5 - модуль (датчиков наличия воды)

    Рисунок 3 - Блок-схема обмена информации между БПНОИ ЕСК

    Общий вид шкафа Rittal измерительно-вычислительного комплекса хранилища Х2 представлен на рисунке 4.

    Для ограничения доступа к ЕСК применяются следующие средства:

    • -    замки шкафов ИВК и БПНОИ;

    • -     пломбы на корпусах персональных компьютеров;

    • -     замки на лицевой панели персональных компьютеров, препятствующие несанкционированному включению компьютеров и подключению внешних устройств хранения информации.

      Внешний вид. Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса

    Шкаф

    Знак утверждения типа (на боковой стороне шкафа

    Система приема-передачи данных

    Замок шкафа, защитная наклейка

    Пломба на корпусе промышленного компьютера

    Промышленный компьютер

    Рисунок 4 - Общий вид шкафа измерительно-вычислительного комплекса хранилища


    Комплект поставки приведен в таблице 3.

    Таблица 3 - Комплект поставки

    Наименование оборудования

    Количество

    Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха в составе:

    - система контроля нейтронного потока

    1

    - система температурного контроля

    1

    - измерительно - вычислительный комплекс

    1

    - блок приема, накопления и отображения информации в здании 1А

    1

    - блок приема, накопления и отображения информации в здании управления

    1

    - блок приема, накопления и отображения информации в здании ПРК -1

    1

    - комплект ЗИП

    Руководство по эксплуатации Э.091.7564 РЭ

    1

    Методика поверки Э.091.7564МП

    1


    ЕСК приведены в таблице 2.

    Таблица 2 - ЕСК

    Наименование характеристики

    Значение

    Система контроля нейтронного потока

    Диапазон чувствительности к нейтронам источника типа ИБН в водородосодержащем замедлителе вспомогательного устройства ВУ-1, имп./нейтр.

    (0.2: 1,0Н(У1

    Рабочий диапазон температур, оС

    от минус 30 до +40

    Напряжение питания детектора на линейном участке счетной характеристики,В

    300 - 500

    Пределы    допускаемой    относительной    погрешности

    чувствительности каналов регистрации нейтронного излучения к нейтронам источника типа ИБН, размещенного в водородосодержащем замедлителе, %

    ± 10

    Масса БДН, кг, не более

    10

    Система температурного контроля

    Диапазон измерения температуры, °C

    от минус 30 до +100

    Пределы допускаемой абсолютной погрешности измерения температуры, °C

    ± 3

    Общие характеристики

    Характеристики сети питания:

    напряжение, В

    220 ± 22

    частота, Гц

    50 ± 3

    Время установления рабочего режима оборудования, мин, не более

    30

    Потребляемая мощность, В-А, не более

    1000

    Габаритные размеры блока детектирования нейтронного излучения, мм, не более:

    диаметр

    100

    высота

    400

    Габаритные размеры ИВК, мм, не более:

    длина

    600

    ширина

    600

    высота

    2000

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Габаритные размеры БПНОИ, мм, не более:

    длина

    600

    ширина

    600

    высота

    1200

    Габаритные размеры преобразователя термоэлектрического, мм, не более:

    диаметр

    1,5

    высота

    1000

    Масса ИВК, кг, не более

    120

    Масса БПНОИ, кг, не более

    60

    Время непрерывной работы, ч

    24

    Рабочие условия применения: температура окружающей среды, °С

    для электронного оборудования

    от +15 до +40

    для блоков детектирования

    от минус 30 до +40

    относительная влажность воздуха, %

    для электронного оборудования

    до 70

    для остального оборудования

    до 98

    атмосферное давление, кПа

    от 84,0 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
