Программное обеспечение

Функционирование БПИ и БСС обеспечивается прикладным программным обеспечением (ППО) БПИ и БСС.

ППО БПИ обрабатывает выходной сигнал ПИК8 ССКГО, передаёт информацию в БСС и ССД АСРК, диагностирует исправность технических средств БПИ.

ППО БПИ и ППО БСС является встраиваемым и структурно представляет собой отдельные модули, обеспечивающие выполнение вышеперечисленных задач.

Данные модули выполнены в виде файла, содержащего команды микропроцессора в бинарном виде. Содержимое файла записывается изготовителем в ПЗУ микропроцессора.

ППО БПИ и ППО БСС защищено от преднамеренных и непреднамеренных изменений, т.к. является встраиваемым в ПЗУ микропроцессора.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

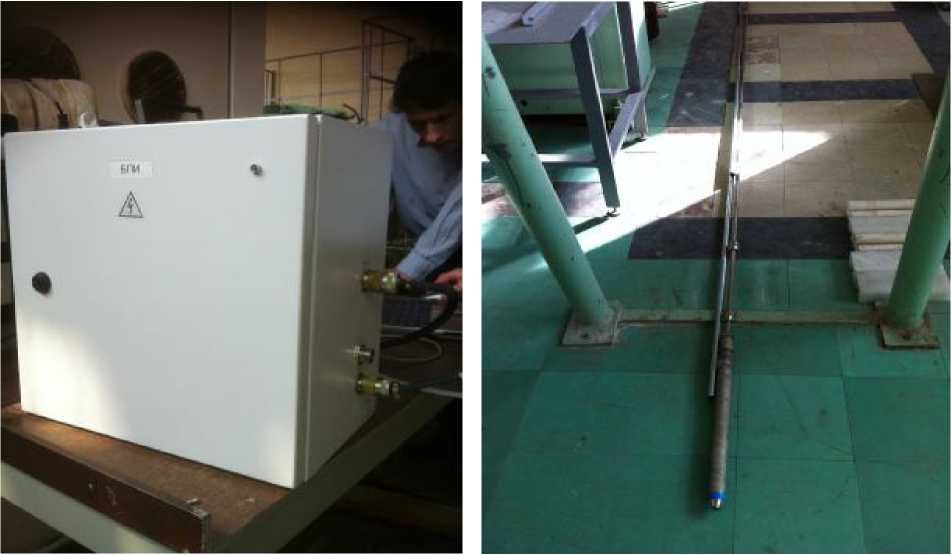

Знак утверждения типа наносится на переднюю панель шкафов БПИ, БСС по технологии предприятия-изготовителя и на титульный лист руководства по эксплуатации типографским или иным способом.

Система секторная контроля герметичности оболочек твэл реактора БН-800 (ССКГО). Руководство по эксплуатации. Э.091.7452 РЭ.

Нормативные и технические документы

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.

ГОСТ 8.105-80 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений плотности потока и флюенса нейтронов на ядерно-физических установках.

НП 061-05 Правила безопасности при хранении и транспортировании ядерного топлива на объектах использования атомной энергии.

НП 001-97. Общие положения обеспечения безопасности атомных станций (ОПБ-88/97).

НП 061-05 Правила безопасности при хранении и транспортировании ядерного топлива на объектах использования атомной энергии.

НП 001-97 Общие положения обеспечения безопасности атомных станций (ОПБ-88/97).

НРБ-99/2009 Нормы радиационной безопасности.

ОСПОРБ-99/2010 Основные санитарные правила обеспечения радиационной безопасности.

Система секторная контроля герметичности оболочек твэл реактора БН-800 (ССКГО). Технические условия. Э.091.7452 ТУ.

Поверка

осуществляется в соответствии с документом Э.091.7452 МП «Инструкция. Система секторная контроля герметичности оболочек твэл реактора БН-800. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» «10» декабря 2013 г.

Основные средства поверки:

• -  плутоний-бериллиевый источник нейтронов типа ТН-18-76 в составе метрологического стенда поверки измерительных каналов (МСПИК), пределы допускаемой относительной погрешности потока нейтронов ± 5 % при доверительной вероятности 0,95 (аттестованный в установленном порядке);

• - генератор импульсов АКИП-3303, Г/р №43317-09, с делителем 1:1000 (диапазон периода (частоты) выходного сигнала от 20 нс до 10000 с, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 5^.10^{-5 .} f;

• - мегаомметр Ф4102/2-1М, Г/р №9225-88, испытательное напряжение до 2500 В, пределы допускаемой относительной погрешности измерений ± 1,5 %;

• -  миллиомметр цифровой АМ-6000, Г/р №21409-01, диапазон измерений сопротивления: 200, 2000 мОм; 20, 200, 2000 Ом, пределы допускаемой относительной погрешности измерений ± 1 %;

• - измеритель иммитанса Е7-20, Г/р №27904-12, диапазон измеряемых величин: емкость от 10^-15 до 1 Ф, индуктивность от 10^-11 до 10⁴ Гн, активное сопротивление от 10^-5 до 10⁹ Ом, проводимость от 10^-11 до 10 См, модуль комплексного сопротивления от 10^-5 до 10⁹ Ом, реактивное сопротивление от 10^-5 до 10⁹ Ом, пределы допускаемой относительной погрешности ± 0,1 %;

• - вольтметр универсальный цифровой В7-22А, Г/р №5595-76, диапазон измерений напряжения: переменного тока от 100 мкВ до 300 В и постоянного тока от 100 мкВ до 1000 В, пределы измерений силы: переменного тока от 0,1 мкА до 2 А и постоянного тока от 0,1 мкА до А, пределы измерений сопротивления постоянному току от 0,1 Ом до 2 МОм, пределы допускаемой относительной погрешности измерений ± 0,5 %;

• - амперметр щитовой ЭА0704, Г/р №18699-04, диапазон измерений от 0 до 10 А, пределы допускаемой основной приведенной погрешности ± 1,5 %;

• - осциллограф универсальный С1-96, Г/р №8256-81, полоса пропускания от 0 до 10 МГц, время нарастания 35 нс, коэффициент отклонения от 2 мВ/дел до 10 В/дел, коэффициент развертки от 0,04 мкс/дел до 0,1 с/дел (с 5-ти кратной растяжкой), пределы допускаемой относительной погрешности ± 3 %;

• - установка пробойная УПУ-1М, выходное напряжение от 1,0 В до 10 кВ, пределы допускаемой относительной погрешности напряжения ± 5 % при доверительной вероятности 0,95 (аттестованная в установленном порядке).
