Номер по Госреестру СИ: 58970-14
58970-14 Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ
(Нет данных)
Назначение средства измерений:
Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ (далее - подсистема), предназначена для определения места течи трубопровода и расхода теплоносителя через течь на первом и втором контуре РУ ВВЭР.
Внешний вид.
Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ
Рисунок № 1
Внешний вид.
Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 372080
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ)
Страна - РОССИЯ
Населенный пункт - г.Обнинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№406 от 2015.04.03 О переоформлении свидетельств об утверждении типа средств измерений АО "ГНЦ РФ-ФЭИ" в связи с реорганизацией
№1756 от 2014.11.09 Об утверждении типов средств измерений (ГР 58948-14 - 58987-14)
№1697 от 2022.07.11 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Менеджмент риска" (ТК 010)
Наличие аналогов СИ: Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48270-11 |
Канал измерительный секторной системы контроля герметичности оболочек твэл (ИК ССКГО) реактора БН-800, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
48271-11 |
Канал измерительный комплекса технических средств для модернизируемой системы контроля герметичности оболочек твэл (КГО-М) реактора БН-600, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
55686-13 09.04.2023 |
Системы акустического контроля течи с каналами измерения акустических сигналов, САКТ, САКТ-2К АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
55687-13 11.04.2023 |
Системы влажностного контроля течи с измерительными каналами относительной влажности и температуры, СКТВ, СКТВ-2К, СКТВ-2П АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
56541-14 24.01.2024 |
Реактиметры, ЦВР-11 АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
56662-14 |
Система секторная контроля герметичности оболочек твэл реактора БН-800 (ССКГО), Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
57124-14 |
Стенд, СКТВ-2М АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58373-14 |
Подсистема температурного контроля течи в составе комплекса средств автоматизированного контроля течи КСАКТ, СКТТ АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58969-14 |
Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58970-14 |
Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
58971-14 |
Подсистема радиационного контроля течи СКТР в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
59090-14 |
Подсистема акустического контроля течи САКТ в составе комплекса средств автоматизированного контроля течи КСАКТ, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ |
2 года |
|
62837-15 |
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха, Нет данных АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ МП |
1 год |
|
63266-16 24.02.2026 |
Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах, ДАК-03 АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ) (РОССИЯ г.Обнинск) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Кто поверяет Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) состоит из метрологически значимой части (ППО СКТВ-ВТ, и сервисной части (ППО СКТВ ).
-
- формирование результатов измерений в цифровой форме и передача по протоколу RS-485 в УИ-14ВЦ для последующей обработки;
ППО СКТВ-ВТ является метрологически значимым, устанавливается на промышленный компьютер БСБ-02Р в УИ-14ВЦ, и не имеют возможности изменения.
ППО СКТВ-ВТ выполняют следующие функции:
-
- прием конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании от ППО СКТВ;
-
- сбор измерительной информации (прием данных от АЦП УИ-14ВЦ);
-
- расчет значений расстояния до течи и расхода через течь;
-
- сохранение информации об измеряемых величинах;
-
- тестирование линий связи и работоспособности измерительных каналов подсистемы.
Защита ППО СКТВ-ВТ от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
ППО СКТВ не имеет метрологически значимой части, устанавливается на промышленный компьютер, находящийся в УИ-14ВЦ и выполняют следующие функции:
-
- передача конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании в ППО СКТВ-ВТ;
-
- считывание конфигурационных данных;
-
- отображение расчётных данных на экранной форме пользовательского интерфейса;
-
- контроль собственных технических средств КТС СКТВ;
-
- контроль доступа в УИ-14ВЦ и выдача сигнализации оператору;
-
- обеспечение контроля и передачи данных в системы верхнего уровня.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
643.08624390.00117 |
01 |
- |
- |
Уровень защиты программного обеспечения подсистемы от преднамеренных и
непреднамеренных изменений соответствует уровню «С».
Знак утверждения типа
Знак утверждения типананосится на лицевую панель УИ-14ВЦ (УИ-15ВЦ) в виде наклейки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
АРТН.421411.303 РЭ Подсистема влажностного контроля течи СКТВ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к подсистеме влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ
-
1 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
-
2 ГОСТ Р 50746-2000 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
-
3 НП-031-01 Нормы проектирования сейсмостойких атомных станций.
-
4 ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.
-
5 ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.
-
6 ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
-
7 АРТН.421411.303 ТУ Подсистема влажностного контроля течи СКТВ. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом 651-13-19 МП «Инструкция. Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 10 июня 2014 г.
Основные средства поверки:
- мегомметр Ф 4102/2-1М (рег. № 9225-88), предел измерений до 2500 В, пределы допускаемой относительной погрешности измерений ± 1,5 %;
-
- миллиомметр Е6-18 (рег. № 7017-79), диапазон измерений от 0,0001 до 100 Ом;
-
- измеритель иммитанса Е7-20 (рег. № 27904-12), диапазон измерений емкости от 10-15
до 1 Ф, диапазон измерений сопротивления от 10-5 до 109 Ом, пределы допускаемой
относительной погрешности измерений (L, C, R) ± 0,1 %;
-
- секундомер механический СОС ПР-26-2-00 (рег. № 11519-11), диапазон измерений от 0 до 60 минут, класс точности 2;
-
- генератор влажного газа Родник-2 (рег. № 6321-77), диапазон установки относительной влажности от 5 до 99 %, пределы допускаемой абсолютной погрешности установки относительной влажности Dj = ± 0,5 %;
-
- магазин электрических емкостей модели 1071 (рег. № 43204-09), пределы допускаемой абсолютной погрешности воспроизведения емкости ± (1^10-2 Сх + 7пФ), где Сх -установленное значение емкости;
-
- магазин электрических сопротивлений модели 1051 (рег. № 43198-09), класс точности 0,1 % для диапазона от 100 Ом.
- стенд СКТВ-2М (рег. № 57124-14), диапазон воспроизводимых расстояний до места течи от 0 до 8 м, пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи ± 10 мм, диапазон воспроизводимых расходов теплоносителя от 0,05 до 11,5 л/мин, пределы допускаемой относительной погрешности воспроизведения расхода ± 15 %;
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, e-mail: office@vniiftri.ru.
Принцип действия подсистемы основан на учете разницы в показаниях, а также скорости изменения показаний датчиков относительной влажности и температуры выносных зондов СКТВ-ЗВ, СКТВ-ЗВ-Р, СКТВ-ЗВ-РН (далее по тексту - СКТВ-ЗВ), распределенных по контролируемому трубопроводу, пропорциональных расстоянию до места течи и расходу теплоносителя через течь.
Подсистема состоит из: датчиков относительной влажности и температуры, установленных в зондах выносных СКТВ-ЗВ; блоков обработки сигналов БОС-В; устройства информационно-измерительного УИ-14ВЦ (УИ-15ВЦ), коробок коммутационных КК-В, соединительных кабелей.
Зонды выносные СКТВ-ЗВ распределены по контролируемым трубопроводам. Выходные сигналы зондов выносных СКТВ-ЗВ соответствуют влажности и температуре воздуха в подизоляционном пространстве контролируемых трубопроводов.
Блоки обработки сигналов БОС-В осуществляют проверку работоспособности зондов выносных СКТВ-ЗВ, преобразуют аналоговые выходные сигналы зондов выносных СКТВ-ЗВ в значения влажности и температуры в цифровом виде и передают вычисленные значения в устройство информационно-измерительное УИ-14ВЦ (УИ-15ВЦ) посредством интерфейсных линий связи RS-485. Блок БОС-В имеет 16 разъемов для подключения зондов выносных. В состав подсистемы входят четыре блока обработки сигналов БОС-В.
Устройство информационно-измерительное УИ-14ВЦ (УИ-15ВЦ) реализует алгоритм обнаружения течей и их параметров, визуализация измерительной информации с зондов выносных об относительной влажности, температуре, а также о наличии течи и величине расхода через течь осуществляется на любой сервисной ЭВМ, включенной в локальную сеть УИ-14ВЦ (УИ-15ВЦ).
Конструктивно подсистема состоит из устройства информационно-измерительного УИ-14ВЦ (УИ-15ВЦ), выполненного в виде отдельных блоков, установленных в стойке шкафа технических средств; блока обработки сигналов БОС-В и коммутационных коробок КК-В, выполненных в виде моноблоков; и выносных зондов СКТВ-ЗВ.
Внешний вид составных частей подсистемы, а также схема размещения замков для защиты от несанкционированного доступа, а также датчиков открытия дверей приведен на рисунках 1 - 3.
■к
Место нанесения знака утверждения
-
1 - Устройство информационно-измерительное УИ-14ВЦ (в стойке шкафа технических средств); 2 - Коммутационная коробка КК-В; 3 - Зонд выносной СКТВ-ЗВ
Рисунок 1 - Составные части подсистемы

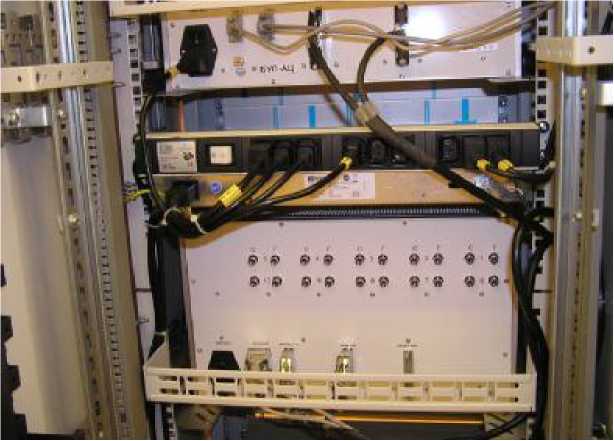

Рисунок 2 - Размещение УИ-14ВЦ в стойке шкафа технических средств (вид сзади)
2
-

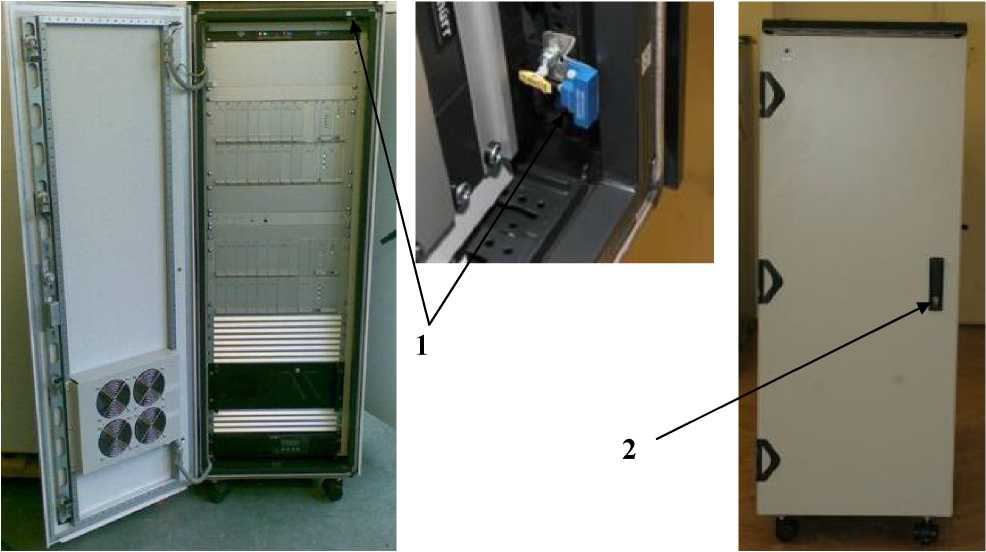

1 - датчик открытия двери (сообщает оператору системы об открытии двери);
-
2 - место установки замка двери для пломбирования от несанкционированного доступа
Рисунок 3 - Шкаф технических средств в открытом и закрытом виде
Комплект поставки представлен в таблице3. Таблица 3
|
Наименование |
Тип, марка, модель, шифр |
Номер документа |
Количество, шт |
|
1 Подсистема влажностного контроля течи СКТВ в составе: |
1 | ||
|
1.1 Зонд выносной |
СКТВ-ЗВ |
Э.091.6893.01 ТУ |
до 10 |
|
1.2 Устройство информационноизмерительное в составе: |
УИ-14ВЦ |
Э.091.7326.01 ТУ |
1 |
|
1.2.1 Устройство электротехническое модульное |
УТМ-02 |
ДКНБ.426474.003 |
1 |
|
1.2.2 Базовый системный блок |
БСБ-02Р |
ДКНБ.426469.001 |
1 |
|
1.2.3 Блок источников питания |
БИП-4ВЦ |
Э.091.7326.01.01 |
1 |
|
1.2.4 Модуль интерфейсный |
МИ |
Адаптер CP-114UL MOXA |
1 |
|
1.4 Коробка коммутационная |
КК-В |
Э.091.7326.07.01 |
до 10 |
|
2 ППО СКТВ-ВТ |
643.08624390.00129 |
1 | |
|
3 Эксплуатационная документация | |||
|
3.1 Руководство по эксплуатации |
АРТН.421411.303 РЭ |
1 | |
|
3.2 Методика поверки |
651-13-19 МП |
1 | |
подсистемы приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
Количество подключаемых зондов выносных СКТВ-ЗВ |
10 |
|
Чувствительность по течи, л/м, не менее |
1,0 |
|
Пределы допускаемой относительной погрешности определения расхода через течь, % |
± 50 |
|
Диапазон расстояний между зондами выносными СКТВ-ЗВ, м |
от 2 до 15 |
|
Пределы допускаемой абсолютной погрешности определения расстояния до |
± 2 |
|
места течи, м | |
|
Время запаздывания информации, мин, не более: - при определении факта образования течи |
3 |
|
- при определении расстояния до места течи и расхода через течь |
20 |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной | |
|
влажности | |
|
- для поддиапазона от 5 до 15 % |
± 8 |
|
- для поддиапазона от 15 до 85 % |
± 7 |
|
- для поддиапазона от 85 до 95 % |
± 10 |
|
Диапазон измерений температуры, °С |
от 15 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 3 |
|
Напряжение питания УИ-ВЦ частотой от 47 до 51 Гц, В |
от 187 до 242 |
|
Потребляемая мощность УИ-ВЦ, кВ •А, не более |
1,0 |
|
Время установления рабочего режима УИ-ВЦ с момента включения сети питания, мин, не более |
10 |
|
Габаритные размеры, мм, не более: - УИ-ВЦ (ширина х глубина х высота) |
630x800x1840 |
|
- СКТВ-ЗВ (диаметр х длина) |
48,5x156 |
|
- КК-В (ширина х глубина х высота) |
130x180x90 |
|
Длина выходного кабеля датчика зонда выносного СКТВ-ЗВ, м, не менее |
5 |
|
Масса, кг, не более: - УИ-ВЦ |
340 |
|
- СКТВ-ЗВ |
1,0 |
|
- КК-В |
3 |
|
Степень защиты от твердых предметов УИ-ВЦ по ГОСТ14254-96 |
IP20 |
|
Степень защиты от твердых предметов СКТВ-ЗВ по ГОСТ 14254-96 |
IP56 |
|
Диапазон рабочих температур УИ-ВЦ, °С |
от 10 до 25 |
|
Относительная влажность воздуха при температуре 20 °С, % |
до 60 |
Наименование характеристики
Значения
характеристики
УИ-ВЦ, СКТВ-ЗВ соответствуют III группе исполнения, электромагнитной обстановки средней жесткости с критерием качества функционирования «А» при воздействии внешних электромагнитных факторов по ГОСТ Р50746-2000
УИ-ВЦ по стойкости и устойчивости к сейсмическим воздействиям соответствуют II категории сейсмостойкости, по НП-031-01
СКТВ-ЗВ по стойкости и устойчивости к сейсмическим воздействиям сохраняет работоспособность при уровне сейсмичности 8 баллов по шкале MSK-64 по ГОСТ17516.1-90 УИ-ВЦ по стойкости к механическим воздействующим факторам соответствуют группе механического исполнения М38 по ГОСТ17516.1-90
СКТВ-ЗВ соответствует группе 3 по ГОСТ 29075-91__________________________________________
СКТВ-ЗВ выдерживает воздействие дезактивирующих растворов, в соответствии с ГОСТ29075-91
По климатическим условиям при нормальной эксплуатации УИ-ВЦ
соответствуют требованиям для группы исполнения изделий УХЛ с категорией размещения 4.1 по ГОСТ 15150-69
