Номер по Госреестру СИ: 56541-14
56541-14 Реактиметры
(ЦВР-11)
Назначение средства измерений:
Реактиметр ЦВР-11 предназначен для измерения текущего значения реактивности реакторов атомных электростанций, а так же исследовательских реакторов и критических сборок в процессе их пуска и эксплуатации.

Внешний вид.
Реактиметры
Рисунок № 1

Внешний вид.
Реактиметры
Рисунок № 2

Внешний вид.
Реактиметры
Рисунок № 3

Внешний вид.
Реактиметры
Рисунок № 4

Внешний вид.
Реактиметры
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе руководства по эксплуатации графическим способом или специальным штампом и на задней панели прибора фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений не требуется, поскольку реактиметр ЦВР-11 предназначен для прямых измерений реактивности.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к реактиметрам ЦВР-11
ГОСТ 29075 -91 Система ядерного приборостроения для атомных станций. Общие требования.
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические требования.
ОСТ 95 332-93. Изделия ядерного приборостроения и радиационной техники. Правила приемки.
НП-082-07. Правила ядерной безопасности реакторных установок атомных станций. АРТН.501311.308 ТУ Реактиметр ЦВР-11. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом АРТН.501311.308 ДЗ «Реактиметр ЦВР-11. Методика поверки», утвержденного руководителем ГЦИ СИ ФГУП «ГНЦ РФ-ФЭИ» в ноябре 2013 г.
Основные средства поверки, используемые для поверки реактиметра ЦВР-11, представлены в таблице 3:
Таблица 3 - Основные средства поверки, используемое для поверки реактиметра ЦВР-11
Наименование |
Обозначение (ГР СИ №) |
Краткая характеристика |
Мегаомметр |
AM-2002 (21410-01) |
Диапазон измерения сопротивления от 0 до 200МОм (при 500 В), d = ± 3% |
Устройство поверочное многофункциональное |
МПУ (31711-06) |
Задаваемая реактивность от 0,04 Ьэфф до минус 20 Ьэфф, d = ± 2%; Диапазон воспроизводимых токов: 10-12 до 10-2 А, Диапазон воспроизведения сигналов частоты следования импульсов :1 до 105 импульсов Погрешности воспроизведения тока и сигналов частоты следования импульсов указаны в табл.4,табл.5 |
Вольтметр универсальный |
В7-78/1 (31773-06) |
Диапазон измерения постоянного напряжения от 0,1 до 1000 В, d = ±0,01%; |
Таблица 4 Характеристики воспроизведения МПУ электрических сигналов тока
№ поддиапазона |
Сигнал, размерность |
Поддиапазон тока |
Относительная погрешность, % |
1 |
Ток, А |
±[10 + 0,15- (10-11/ 1х - 1)] | |
2 |
10™ |
±[3 + 0,12^(10’10/ Ix- 1)] | |
3 |
10-9 |
±[2 + 0,08^(10’9/ 1х - 1)] | |
4 |
108 |
±[2 + 0,08^(10’8/ 1х - 1)] | |
5 |
10-7 |
±[2 + 0,03- (10-7/ 1х - 1)] | |
6 |
106 |
±[0,5 + 0,05- (10-6/ 1х - 1)] | |
7 |
10-5 |
±[0,5 + 0,05- (10-5/ 1х - 1)] | |
8 |
10-4 |
±[0,5 + 0,05- (10-4/ 1х - 1)] | |
9 |
103 |
±[0,5 + 0,05- (10-3/ 1х - 1)] | |
10 |
102 |
±[0,5 + 0,05- (10-2/ 1х - 1)] |
Примечание - 1х значение воспроизводимого тока.
Таблица 5 Характеристики воспроизведение МПУ электрических сигналов частоты следования импульсов
№ поддиапазона |
Сигнал, размерность |
Поддиапазон, значение величины |
Относительная погрешность, % |
1 |
Частота следования импульсов, Гц |
102 |
±[0,1 + 0,01- (102/Бх - 1)] |
2 |
103 |
±[0,1 + 0,01- (103/Бх - 1)] | |
3 |
104 |
±[0,1 + 0,01- (103/Ех - 1)] | |
4 |
105 |
±[0,1 + 0,01- (105/Бх - 1)] |
Примечание - Fx значение воспроизводимой частоты.
Изготовитель
Акционерное общество «Государственный научный центр Российской Федерации -Физико-энергетический институт имени А.И. Лейпунского (АО «ГНЦ РФ - ФЭИ»)
Адрес: 249033, , Калужская область, г. Обнинск, пл. Бондаренко, д.1
Телефон: (495) 797-39-00, факс: (48439) 98412
e-mail: postbox@ippe.ru
http://www.ippe.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Государственный научный центр Российской Федерации - Физико-энергетический институт имени А.И. Лейпунского» (ГЦИ СИ ФГУП «ГНЦ РФ-ФЭИ»).Юридический адрес: 249033, Калужская область, город Обнинск, пл. Бондаренко, д. 1. Почтовый адрес: 249033, Калужская область, город Обнинск, пл. Бондаренко, д. 1.
Телефон: (495) 797-39-00, факс: (48439) 98412
E-mail: postbox@ippe.ru, http://www.ippe.ru
Реактиметр ЦВР-11 представляет собой специализированный прибор с микропроцессором и интерфейсом, собран в унифицированном корпусе и содержит следующие функциональные блоки: электрометрический усилитель, плату микроконтроллера, блок питания, входное устройство связи со штатной импульсной аппаратурой ядерного реактора, интерфейсы RS232, CAN, Ethernet для связи с ПЭВМ, интерфейс для подключения внешних аналоговых средств измерений. На лицевой и тыльной панелях реактиметра ЦВР-11 расположены цифровой индикатор значений реактивности и сигналов от детекторов нейтронов, аналоговый индикатор реактивности, разъёмы, органы и регистры управления.
Реактиметр ЦВР-11 может использоваться в настольном и щитовом вариантах в составе комплекса аппаратуры управления ядерной реакторной установки.
Принцип работы реактиметра ЦВР-11 заключается в измерении сигналов от нейтронных детекторов в реакторе в токовом и импульсном режимах и обработке их по определенному алгоритму, реализующему обращенное решение уравнений кинетики точечной модели реактора с использованием одного из 5-ти наборов констант запаздывающих нейтронов. В зависимости от задаваемого режима работы использованный в реактиметре ЦВР-11 алгоритм обеспечивает измерение реактивности в критическом и подкритическом состоянии реактора (режимы «Т» и «И»).
В качестве единицы измерения реактивности используется Ьэфф (доля запаздывающих нейтронов).
Внешний вид реактиметра ЦВР-11 и места пломбировки в целях защиты от несанкционированного доступа представлены на рисунках 1-5.Места пломбировки показаны стрелками.

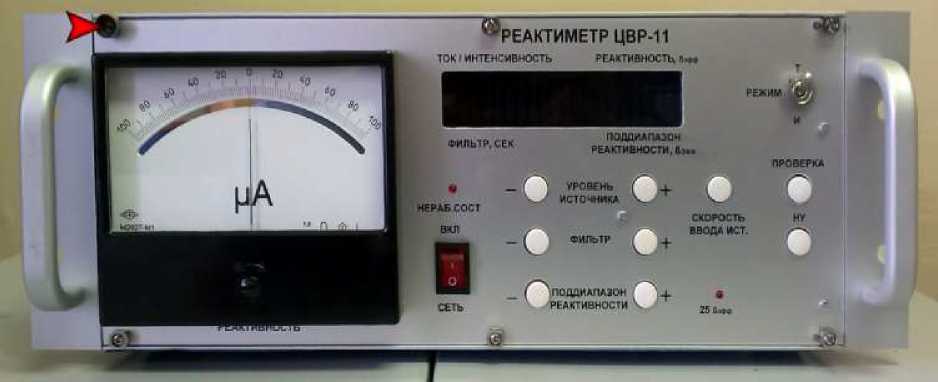

Рисунок 1 - Реактиметр ЦВР-11 вид спереди

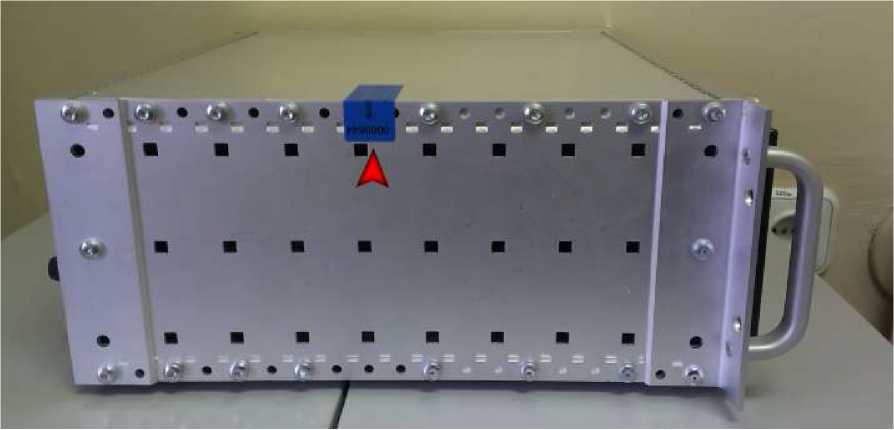

Рисунок 2 - Реактиметр ЦВР-11 вид слева

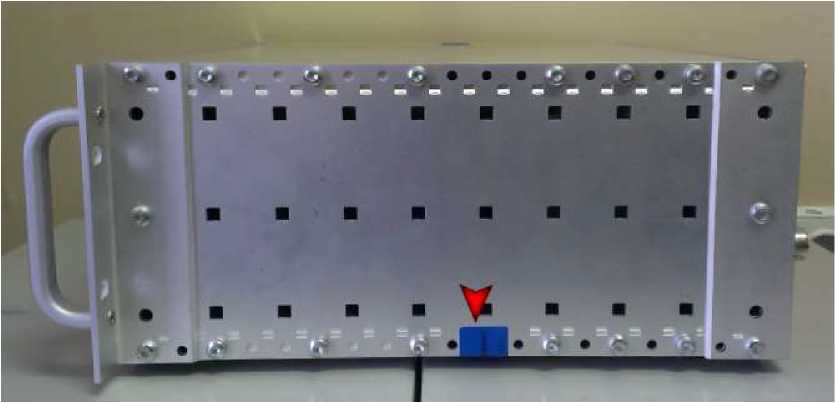

Рисунок 3 - Реактиметр ЦВР-11 вид справа

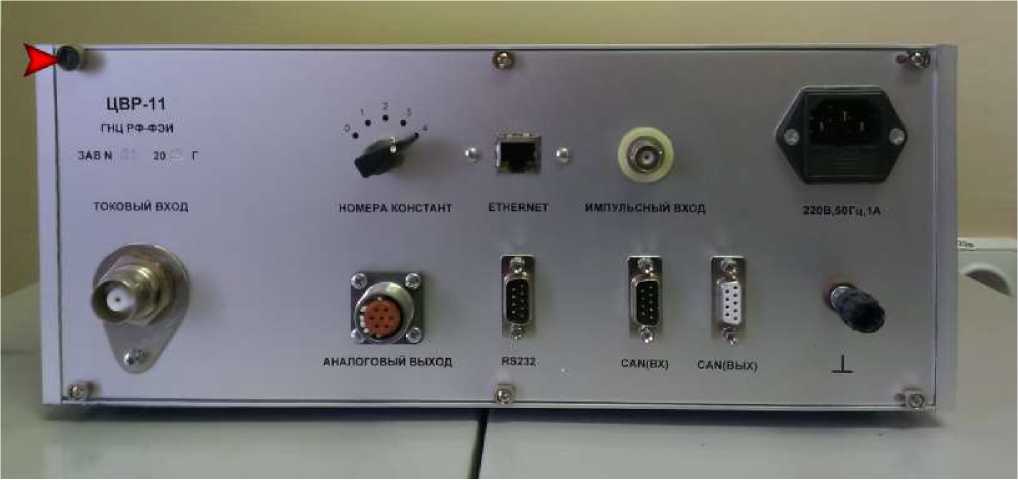

Рисунок 4 - Реактиметр ЦВР-11 вид сзади

Рисунок 5 - Реактиметр ЦВР-11 общий вид
Комплект поставки реактиметра представлен в таблице 2.
Таблица 2 - Комплект поставки реактиметра ЦВР-11
Обозначение |
Наименование |
Кол-во |
Примечание |
АРТН.501311.308 |
Реактиметр ЦВР-11 |
1 | |
SCZ-1R |
Кабель сетевой |
1 | |
Э.091.6834.08 |
Кабель интерфейсный RS232 |
1 | |
PC-LPM-STR-RJ45- CY |
Кабель интерфейсный (Ethernet) |
1 | |
UPort 1110 |
Переходник RS232-USB |
1 | |
CP^^m^) |
Вилка сигнального кабеля |
1 | |
CP-75-5411В(ФВ) |
Вилка сигнального кабеля |
1 | |
2РМ18КПН7Ш1В1 |
Вилка кабеля аналогового индикатора |
1 | |
DB-9M |
Вилка CAN кабеля |
1 | |
ВП2Б-1В, 2А 250В |
Вставка плавкая |
2 | |
АРТН.501311.308 РЭ |
Руководство по эксплуатации |
1 | |
АРТН.501311.308 ФО |
Формуляр |
1 |
АРТН.501311.308 Д3 |
Методика поверки |
1 | |
IN35060L |
Корпус пластмассовый |
1 |
По отдельному заказу |
АРТН.321313.301 |
Комплект тары |
1 |
ЦВР-11приведены в таблице 1.
Таблица 1 - ЦВР-11
Наименование характеристики |
Значение | |||
Режим «Т» - токовый Диапазон измерения тока ионизационной камеры, А |
от 1,0-10-1' до 1,5-10’3 | |||
Режим «И»- импульсный Диапазон измерения частоты следования периодических нормализованных импульсов, пропорциональных мощности реактора, имп/с |
от 102 до 105 | |||
Диапазон измерения реактивности, рэфф |
от минус 25 до плюс 0,7 | |||
Режим работы «Т»: Пределы допускаемой относительной погрешно-сти(§1) для измерения тока в диапазоне от 1,0^10-11 до 1,0-10’10 А, % |
61 = + |
10+ |. |
/ю-“ > 1 4 \ |
1] |
Режим работы «Т»: Пределы допускаемой относительной погрешности (дГ) для измерения тока в диапазоне от 1,0-10’10 до 1,0-10’9 А, % |
61 = + |
s4l | ||
Режим работы «Т»: Пределы допускаемой относительной погрешности измерения тока в диапазоне от 1Д10’9 до 1Д10’3 А, % |
±5 | |||
Режим работы «И»: Пределы допускаемой относительной погрешности измерения частоты в диапазоне от 102 до 105 имп/с с использованием фильтра, % |
±5 | |||
Режим работы «Т» и «И»: Пределы допускаемой относительной погрешности измерения реактивности (др) по цифровому и аналоговому выходам, % | ||||
Время установления рабочего режима, мин, не более |
10 | |||
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
от 187 до 242 | |||
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность при 25 °С (без конденсации влаги), %, не более |
от 10 до 40 80 |
Наименование характеристики |
Значение |
Атмосферное давление, кПа |
от 84 до 106,7 |
Потребляемая мощность при номинальном напряжении, В •А, не более |
40 |
Габаритные размеры (ширина х высота х глубина), мм, не более | |
В настольном варианте |
500x200x400 |
В щитовом варианте |
380x135x400 |
Масса реактиметра, кг, не более В настольном варианте (пластмассовый корпус) |
12 |
В щитовом варианте |
8 |
Возможность подключения персональной ЭВМ через интерфейсы |
RS232, CAN, Ethernet |
Во всем диапазоне измеряемых значений реактивности обеспечивается индикация результата |
Аналоговая, цифровая |
Средняя наработка на отказ не менее, ч |
20 000 |
Степень защиты от твердых предметов по ГОСТ 14254-96 |
IP-20 |
Примечание: Ix, рх - измеренные значения тока и реактивности соответственно.
