Назначение средства измерений:
Установки контрольные радиометрические Cronos (модификации Cronos-4 и Cronos-11) (далее - установки) предназначены для измерения активности гамма-излучающих радионуклидов.
Программное обеспечение
Программное обеспечение обеспечивает работу установок в полностью автоматическом режиме. В штатном режиме работы (NORMAL) ПО осуществляет обработку данных с детекторов, сравнение результата измерения с установленным порогом, вывод сигнала ЧИСТО/ГРЯЗНО, ведение аппаратного журнала установок.
Доступ к параметрам настройки системы, работающей под управлением WindowsXP Embedded, имеет только пользователь с уровнем доступа «администратор».
Идентификационные данные ПО «Программа управления и настройки Установки Cronos» приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификацио н-ное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«Программа для управления и настройки мониторов Cronos» |
MONITOR.EXE |
8.02.00.05 |
BE35883B1F733AC868 FEDFA78980F611 |
MD5 |
LOAD_DF.DLL |
8.02.00.05 |
FF1A04947ACC3EC71 1B1E60F6F83685D |
MD5 | |
MON HWD.DL L |
8.02.00.05 |
C5A6F8712D0833BDF FFD4E0CCBEDE976 |
MD5 |
Уровень защиты программного обеспечения установок от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.
Общий вид установок приведен на рис.1. На рисунке указаны места нанесения наклеек защиты от несанкционированного доступа ( ), а также знака утверждения типа средства измерения (^).

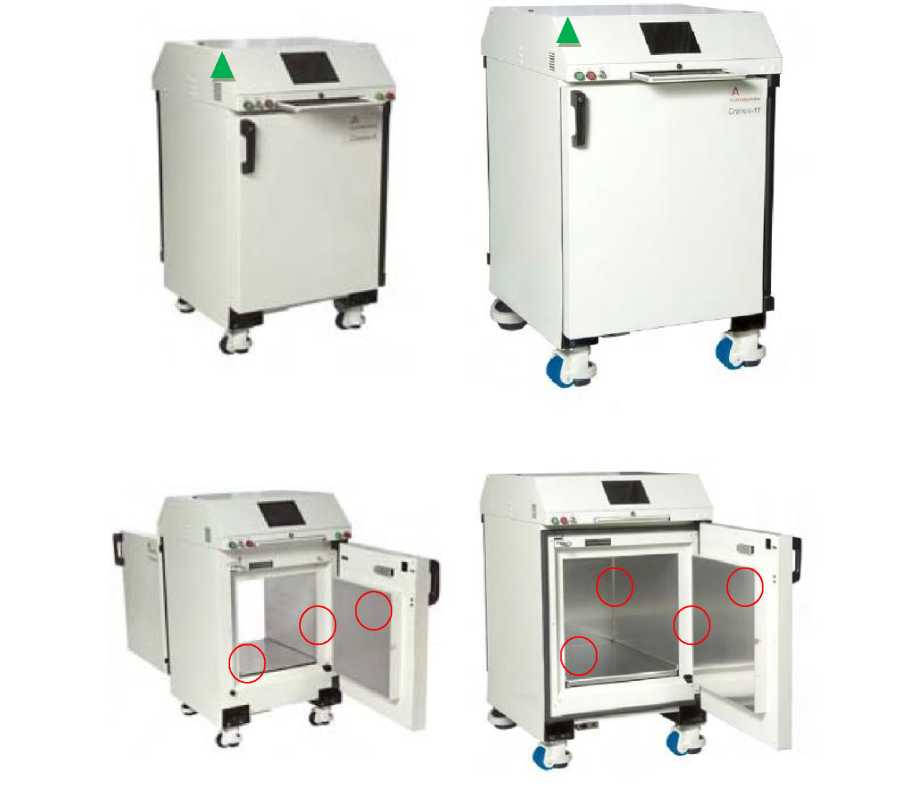

Рисунок 1 - Общий вид установок Cronos-4 (справа) и Cronos-11 (слева) с закрытыми (вверху) и с открытыми (внизу) дверями.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульном листе Руководства по эксплуатации установок методом компьютерной графики и на этикетках, расположенных на местах, указанных на рис.1.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Установка контрольная радиометрическая Cronos» Руководство по эксплуатации CPR333MN004.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам контрольным радиометрическим Cronos (модификации Cronos-4 и Cronos-11)-
1. ГОСТ 27451-87«Средства измерений ионизирующих излучений. Общие технические условия»;
-
2. ГОСТ 4.59-79«Средства измерений ионизирующих излучений. Номенклатура показателей»;
-
3. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников».
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. (Установки могут использоваться для обнаружения радиоактивного загрязнения инструмента, мелкого инвентаря, ручной клади и других некрупногабаритных предметов).
Лист № 6 Всего листов 6
Поверка
Поверкаосуществляется по документу Cronos.4(11) МП «Установка контрольная
радиометрическая Cronos-4(11). Методика поверки», утвержденному ГЦИ СИ ОАО «СНИИП» в 15.02.2013 г.
Основными средствами поверки являются эталонные (образцовые) рабочие радиометрические источники типа ОСГИ из 137Cs,60Co, 57Co, 133Ba с активностью от 5• 102 до 5-105 Бк.
Испытательный центр
Государственный центр испытаний средств измерений ОАО «СНИИП» 123060, г.Москва, ул.Расплетина, д.5Тел. +7(499)198-97-00 Факс +7(499)943-00-63, e-mail: dep1500@sniip.ru
Установки являются стационарными приборами для автоматического измерения активности гамма-излучающих радионуклидов по зарегистрированному потоку гамма-квантов.
Принцип действия установок основан на регистрации импульсов, создаваемых гамма-квантами в детекторах на основе пластиковых сцинтилляторов, суммарный активный объем которых составляет 60,4 л (Cronos-4) или 127,6 л (Cronos-11). Шесть детекторов расположены вокруг измерительной камеры, внутренний объем которой составляет 128,5 л (Cronos-4) или 325,1 л (Cronos-11). Поверхности детекторов защищены панелями из алюминиевого сплава, хорошо поддающимися дезактивации. Для обеспечения дополнительной защиты от загрязнения стенки камеры могут быть защищены легкосъемными пластиковыми панелями.
Установки могут эксплуатироваться как в режиме с одной дверью, когда предмет помещается в измерительную камеру и извлекается из нее через переднюю дверь, так и в режиме с двумя дверями, когда предмет помещается в измерительную камеру через переднюю камеру, в случае обнаружения загрязнения извлекается также через переднюю дверь (задняя дверь в этом случае заблокирована), а в случае отсутствия загрязнения извлекается через заднюю дверь.
Запуск измерений осуществляется расположенной на передней панели кнопкой START. Для удобства работы в режиме с двумя дверями кнопки управления и органы индикации продублированы с обратной стороны установки.
Для эксплуатации установок в штатном режиме не требуется пользовательского интерфейса. Управление осуществляется кнопками START и STOP, допускающими работу в защитных перчатках. В процессе работы установок выдаются голосовые команды и подсказки на дисплее, при выявлении загрязнения включается звуковая сигнализация, и на дисплее отображается детектор, зарегистрировавший загрязнение.
В установках используется встроенный промышленный компьютер, все разъемы компьютера скрыты за крышкой люка с замком. Клавиатура размещена в выдвижном лотке с замком, исключающим несанкционированный доступ к изменению параметров.
Установки работают под управлением операционной системы WindowsXP Embedded, имеющей штатные средства ограничения доступа. Для управления используется программа MONITOR.EXE, запускаемая автоматически при включении установки. Программа обеспечивает управление установками и позволяет проводить диагностику на уровне электронных плат. Установки могут работать как в полностью автономном режиме, так и выводить сигналы на удаленные устройства. Предусмотрено два основных режима работы:
-
- Normal - Нормальный режим работы;
-
- Service - Режим технического обслуживания и настройки параметров.
В режиме Normal установки работают автономно в соответствии с параметрами, заданными в различных окнах меню Service. Режим Service предназначен для
Лист № 2 Всего листов 6 использования исключительно техническими специалистами для настройки рабочих параметров и для тестирования отдельных узлов установок.
Для подключения к компьютерной сети для передачи данных на внешние устройства в установках предусмотрен разъем Ethernet.
После завершения измерения результат отображается на экранах дисплеев, расположенных на передней и на задней панелях. При обнаружении загрязнения указывается детектор, зарегистрировавший загрязнение и выдается звуковой сигнал.
В режиме индикации установки позволяют также определять удельную активность радионуклидов.
Комплект поставки установок Cronos-4 представлен в таблице 5. Таблица 5
№ |
Наименование |
Обозначение |
Количество |
Примечание |
1. |
Установка контрольная радиометрическая Cronos-4 |
817800 |
1 шт. | |
2. |
Держатель калибровочного источника для Cronos-4 |
817892 |
1 шт. | |
3. |
Дополнительный комплект свинцовой защиты для Cronos-4 |
817849 |
1 к-т. |
По согласованию с заказчиком |
4. |
Пластиковая облицовка измерительной камеры Cronos-4 |
817891 |
1 к-т. |
По согласованию с заказчиком |
5. |
Руководство по эксплуатации |
CPR333MN004 |
1 шт. | |
6. |
Методика поверки |
CRONOS.4(11) МП |
1 шт. |
Комплект поставки установок Cronos-11 представлен в таблице 6.
Таблица 6
№ |
Наименование |
Обозначение |
Количество |
Примечание |
1. |
Установка контрольная радиометрическая Cronos-11 |
817900 |
1 шт. | |
2. |
Держатель калибровочного источника для Cronos-11 |
817992 |
1 шт. | |
3. |
Дополнительный комплект свинцовой защиты для Cronos-11 |
817949 |
1 к-т. |
По согласованию с заказчиком |
4. |
Пластиковая облицовка измерительной камеры Cronos-11 |
817991 |
1 к-т. |
По согласованию с заказчиком |
5. |
Руководство по эксплуатации |
CPR333MN004 |
1 шт. | |
6. |
Методика поверки |
CRONOS.4(11) МП |
1 шт. |
Основные метрологические и технические характеристики установок контрольных радиометрических Cronos-4 и Cronos-11 приведены в таблицах 2, 3 и 4.
Таблица 2 - Чувствительность*)
Изотоп |
Чувствительность, Бк-1-с"1, не менее | |
Cronos-4 |
Cronos-11 | |
137Cs |
0,25 |
0,25 |
^°с0 |
0,50 |
0,50 |
133Ba |
0,35 |
0,35 |
57Co |
0,10 |
0,10 |
*)Для точечного источника, расположенного по центру измерительной камеры.
Таблица 3- У] |
ровень фона установок Cronos-4 и Cronos-11*) | |
Cronos-4 |
Cronos-11 | |
1 слой защиты |
1400 с-1 |
3000 с-1 |
2 слоя защиты |
900 с-1 |
1600 с-1 |
*) При уровне окружающего фона гамма-излучения не более 0,15 мкЗв/ч
Таблица 4 -Технические характеристики установок Cronos-4 и Cronos-11
Наименование характеристики, единица измерения |
Номинальное значение характеристики | |
Cronos-4 |
Cronos-11 | |
Диапазон регистрируемых энергий гамма-излучения, МэВ |
от 0,05 до 2,0 | |
Диапазон измерения активности 137Cs, Бк |
от 5Ч02 до Р108 | |
Пределы допускаемой относительной погрешности измерения активности 137Cs, % |
±30 | |
Рабочие условия эксплуатации: -температура, °С -температура хранения, °С -атмосферное давление, гПа -относительная влажность |
от 0 до + 45 от 0 до + 50 800 - 1060 ° до 85 % при + 35°С (до 95 % при хранении без образования конденсата) | |
Питание от сети переменного тока: напряжением, В частотой, Гц |
220+10% 220 -15% 50±1 | |
Потребляемая мощность, В^А |
110 | |
Внутренние размеры измерительной камеры, мм |
465х580х475 |
605х870х605 |
Габаритные размеры, мм |
735х935х1240 |
885х1230х1405 |
Масса, кг, не более: | ||
с одним слоем защиты |
1175 |
1796 |
с двумя слоями защиты |
1911 |
3029 |
Время установления рабочего режима, мин, не более |
10 | |
Средняя наработка на отказ, ч, не менее |
15000 |
